На рис. 4.82 показаны возможные уровни напряжения на выходе ЦАП во втором, третьем и четвертом тактах работы АЦП. Количество уровней увеличивается с ростом номера такта, так как увеличивается число возможных комбинаций кодов на выходе регистра последовательного приближения. Так во втором такте при значении кода K2 = 11000000b на выходе ЦАП будет сформировано напряжение 3,75 В, а при коде K2 = 01000000b — 1,25 В. На восьмом такте число возможных уровней на выходе ЦАП составит 256.

АЦП последовательного приближения имеют ряд достоинств и недостатков. К достоинствам следует отнести следующие свойства:

Время преобразования не зависит от амплитуды входного сигнала и определяется только частотой тактирования и числом двоичных разрядов результата. Постоянное время преобразования удобно в микропроцессорной технике, поскольку позволяет разработчику точно рассчитать время выполнения отдельных программных фрагментов.

При получении каждого цифрового отсчета аналого-цифровое преобразование выполняется полностью сначала, результат предыдущего преобразования не оказывает влияния на последующее преобразование. Это свойство чрезвычайно важно в многоканальных модулях АЦП микроконтроллеров. Так при последовательном подключении двух измеряемых сигналов мультиплексором к одному АЦП оба измерения будут за два цикла преобразования, каждый цикл равен восьми тактам. Никаких дополнительных циклов не потребуется.

В качестве недостатков АЦП последовательного приближения следует отметить их относительно низкую скорость преобразования и достаточно сложную структуру.

1. Какому напряжению на входе АЦП соответствует код код результата «все единицы». Равно ли это измеряемое напряжение напряжению полной шкалы, т.е. U REF=U RH–U RL ?

Ответ:Максимальный код на выходе АЦП соответствует значениям напряжения входного сигнала U INP > U REF (1–2 –n). Так для 12-разрядного преобразователя с напряжением опоры 10,0 В максимальный код на выходе, равный 1111 1111 1111b, будет соответствовать напряжению входного измеряемого сигнала U INP > U REF (1–2 –n)=10,0(1–2 –12)=9,99756 В. Поскольку полученное значение крайне близко к U REF , то часто говорят, что максимальный код соответствует напряжению полной шкалы U REF . Однако, как мы установили, максимальный код в действительности несколько меньше напряжения полной шкалы.

В этом разделе мы рассмотрим подсистему аналого-цифрового преобразования в составе микроконтроллеров семейства 68HC12. Эту подсистему именуют модулем ATD (Analog-To-Digital). Структура модуля представлена на рис. 4.83.

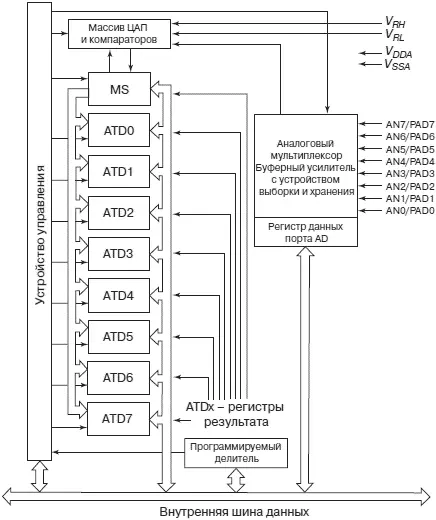

Рис. 4.83.Структура модуля аналого-цифрового преобразователя ATD в составе МК 68HC12

Модуль ATD — восьмиканальный, он имеет восемь входов AN0…AN7 для подключения аналоговых сигналов. В каждый момент времени аналоговый мультиплексор коммутирует один из восьми сигналов AN0…AN7 ко входу АЦП модуля ATD. Для преобразования аналогового сигнала в 8-разрядный цифровой код АЦП использует способ последовательного приближения. Ошибка преобразования составляет ±1 младшего разряда, т.е. ±1/256 полной шкалы преобразования: ±1/256 U REF = ±1/256 ( U RH – U RL ).

Модуль ATD может работать как в режиме однократного преобразования, так и в режиме многократного преобразования. При однократном преобразовании модуль выполняется одно преобразование сигнала с заданным номером канала, после чего модуль ожидает следующего программного запуска. При многократном преобразовании модуль ATD ведет непрерывную оцифровку входного сигнала с заданным номером. После завершения одного преобразования немедленно автоматически запускается следующее. Третий режим работы модуля ATD — режим измерительной сессии. В этом режиме в регистры управления модуля ATD записывается последовательность номеров каналов, которые подлежат оцифровке. После поступления от программы сигнала запуска сначала оцифровывается канал с первым указанным номером. Затем аналоговый мультиплексор автоматически подключает ко входу АЦП канал со вторым запрограммированным номером. Запускается следующее преобразование. И так до окончания запрограммированной последовательности каналов.

Для управления процессом оцифровки восьми аналоговых сигналов предназначены регистры специальных функций модуля ATD, которые объединены в массив из 32 однобайтовых ячеек памяти. Диапазон измерения может варьироваться разработчиком, поскольку выводы для подключения опорных напряжений V HL и V RL выведены на ножки корпуса МК.
