Функциональная схема организации обмена данными с использованием интерфейса SPI представлена на рис. 4.70. При описании режимов работы и линий связи интерфейса SPI приняты к использованию следующие термины и обозначения:

• Master Mode — режим ведущего. Устройство, работающее в режиме ведущего, начинает сеанс обмена, генерирует передаваемые данные в ведомое устройство и формирует сигналы синхронизации, сопровождающие эти данные.

• Slave Mode— режим ведомого. Устройство, работающее в режиме ведомого, получает сигналы синхронизации от ведущего. В момент поступления импульса синхронизации ведомое устройство запоминает очередной бит 8-разрядного слова, переданный ведущим по одной линии данных, и выставляет на другую линию данных очередной бит другого 8-разрядного слова, передаваемого от ведомого к ведущему.

• MOSI (Master Output Slave Input) — линия передачи данных от ведущего к ведомому.

• MISO (Master Input Slave Output) — линия передачи данных от ведомого к ведущему.

• SCK (Serial Shift Clock) — линия сигнала синхронизации данных. По этой линии ведущее устройство «сообщает» ведомому о начале сеанса обмена с ним.

В данном разделе мы рассмотрим организацию обмена данными с использованием аппаратных средств контроллера SPI в составе МК 68HC12. Мы также кратко остановимся на регистрах управления контроллера SPI. Более подробно эти регистры будут рассмотрены в следующем параграфе.

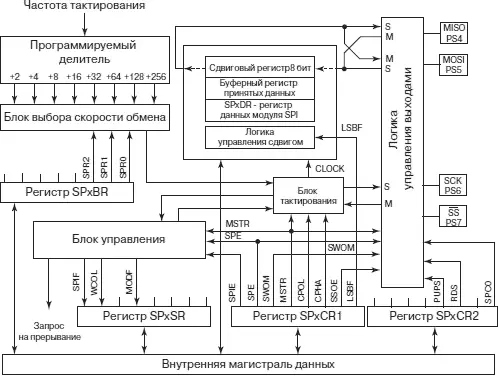

На рис. 4.71 представлена функциональная схема контроллера SPI. Остановимся сначала на системе синхронизации, которая располагается в левом верхнем углу рисунка. Модуль SPI использует в качестве источника тактирования импульсную последовательность PCLOCK, частота которой равна частоте ECLOCK (т.е. частоте системной шины МК). Частота PCLOCK делится делителем с программируемым коэффициентом. На выходе делителя формируется сигнал, частота которого определяет скорость обмена данными по SPI, если контроллер работает в ведущем режиме. Коэффициент деления назначается битами SPR2…SPR0 регистра скорости передачи SP0BR.

Рис. 4.71.Аппаратные средства контроллера синхронного обмена SPI

Данные, которые подлежат передаче, а также принятые от другого устройства данные, записываются в регистр данных SP0DR. Управление режимами работы контроллера осуществляется двумя регистрами управления SP0CR1 и SP0CR2. Текущее состояние процесса передачи данных отражает регистр состояния SP0SR. И, наконец, контроллер взаимодействует с внешним миром по четырем линиям порта S (сигналы MOSI, MISO, SCK и ).

Если два устройства связаны по SPI, то 8-разрядный регистр данных ведущего устройства и 8-разрядный регистр данных ведомого устройства образуют вместе 16-разрядный кольцевой сдвиговый регистр (рис. 4.70). В процессе передачи код 16-разрядного регистра сдвигается под действием импульсов синхронизации SCK. В ответ на каждый импульс SCK один двоичный разряд выдвигается из регистра данных ведущего на линию MOSI и запоминается в первом слева разряде регистра ведомого (см. рис. 4.70). В то же время крайний правый бит регистра данных ведомого выдвигается на линию MISO и запоминается в регистре ведущего. В результате, по прошествии восьми импульсов синхронизации SCK код 8-разрядного регистра данных ведущего переместится в регистр данных ведомого, а 8-разрядный код ведомого — в регистр данных ведущего. Таким образом, в процессе обмена ведущее и ведомое устройства поменяются содержимым их регистров данных.

Для того, чтобы начать обмен данными по SPI, необходимо выполнить некоторую последовательность действий по инициализации контроллера SPI. Во-первых, порт S должен быть конфигурирован соответствующим образом с использованием регистра направления передачи порта DDRS. Далее следует установить коэффициент деления частоты PCLOCK. Возможные значения коэффициента деления: 2, 4, 8, 16, 32, 64, 128 и 256. Желаемый коэффициент деления устанавливается разрядами SPR2…SPR0 регистра скорости передачи SP0BR. Для сигнала синхронизации SCK следует определить не только частоту, но и форму сигнала. По форме сигнала различают четыре типа сигналов синхронизации SCK, которые отличаются полярностью и сдвигом фазы по отношению к сигналам на линиях MOSI и MISO. Выбор формы сигнала SCK определяется комбинацией битов CPOL:CPHA в регистре управления SP0CR1.
