Выбор частоты обмена по SPI

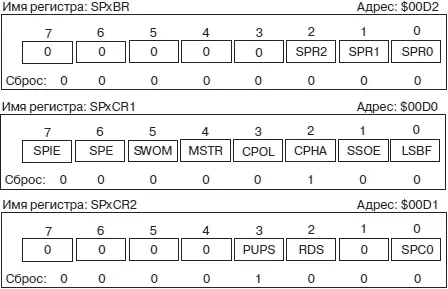

Рис. 4.72.

Формат первого регистра управления SPxCR1 контроллера SPI представлен на рис. 4.72. Биты этого регистра имеет следующее назначение:

SPIE:

Бит разрешения прерывания по запросу модуля SPI. Бит разрешает генерацию запросов на прерывание от модуля SPI. Запросы в модуле SPI могут генерироваться при установленном флаге SPIF, который свидетельствует о завершении приема или передачи одного байта информации, или при установленном флаге ошибки MODF.

1 — прерывания разрешены;

0 — прерывания по запросу приемника запрещены.

SPE:

Бит разрешения работы модуля SPI.

1 — контроллер SPI включен;

0 — контроллер SPI выключен.

SWOM:

Бит выбора режима открытого коллектора. Этот бит определяет состояние выходных буферов линий MOSI, MISO, SCK, если эти линии работают на вывод.

1 — буферы переведены в режим открытого коллекторного выхода;

0 — буферы работают в режиме двунаправленной передачи с возможностью установки в высокоимпедансное состояние.

Перевод линий MOSI и MISO в режим открытого коллектора позволяет соединить их по схеме «монтажное И».

MSTR:

Бит режима работы контроллера SPI.

1 — контроллер SPI работает в режиме ведущего (Master);

0 — контроллер SPI работает в режиме ведомого (Slave).

CPOL:

Бит выбора полярности сигнала синхронизации SCK.

Этот бит определяет состояние линии SCK между сеансами передачи данных. Бит CPOL вместе с битом CPHA задает один из четырех возможных режимов SPI интерфейса.

1 — SCK=1 между сеансами передачи данных

0 — SCK=0 между сеансами передачи данных

CPHA:

Бит выбора фазы сигнала синхронизации SCK. Этот бит определяет протокол обмена по SPI шине. Если CPHA=0, то начало обмена инициируется установкой сигнала выбора ведомого в активное состояние (режимы 0 и 1). Первый перепад сигнала синхронизации SCK используется принимающим устройством для запоминания очередного бита в сдвиговом регистре. Передающее устройство выставляет очередной бит посылки на линии MOSI по каждому четному фронту сигнала SCK. Сигнал на линии выбора ведущего должен быть возвращен в неактивное состояние после передачи каждого байта в любом направлении. Режимы 0 и 1 предпочтительно использовать в системах, которые имеют более одного ведомого устройства.

Если CPHA=1, то начало обмена определяет первое изменение уровня сигнала на линии SCK после установки сигнала выбора ведомого в активное состояние (режимы 2 и 3). Все нечетные перепады SCK вызывают выдвижение очередного бита посылки из сдвигового регистра передатчика на линию. Каждый четный перепад используется для записи этого бита в сдвиговый регистр приемника. Сигнал выбора ведомого может оставаться в активном состоянии = 0 в течение передачи нескольких байт информации. Режимы 2 и 3 рекомендуется использовать в системах с одним ведомым устройством.

SSOE:

Бит разрешения работы вывода в режиме ведущего. Если контроллер SPI работает в режиме ведущего, то при установке этого бита в 1 вывод может использоваться как вывод для формирования сигнала «выбор ведомого»

1 — функция выхода разрешена;

0 — функция выхода не реализуется.

LSBF:

Бит выбора очередности выдачи битов данных на линию MOSI. Если бит LSBF сброшен, то данные в процессе передачи выставляются на линию MOSI, начиная со старшего бита. Этот режим считается нормальным режимом обмена для интерфейса SPI. Если же бит LSBF установлен в 1, то при передаче первым на линию MOSI выдается младший бит. Некоторые периферийные ИС требуют такого режима обмена.
