Стивен Барретт - Встраиваемые системы. Проектирование приложений на микроконтроллерах семейства 68HC12/HCS12 с применением языка С

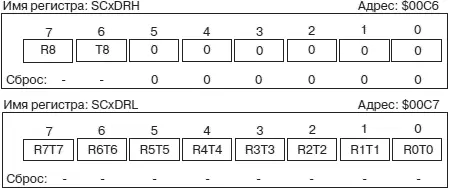

Рис. 4.68.Формат регистра данных SCxDRH/SCxDRL

1. Каково различие между битами TDRE и RDRF?

Ответ:Оба бита являются флагами, которые отражают состояние контроллера SCI. Флаг TDRE устанавливается в 1, когда регистр данных передатчика автоматически переписывается в сдвиговый регистр. В этом случае говорят, что регистр данных передатчика пуст. Флаг RDRF устанавливается в 1, когда процесс приема данных в сдвиговый регистр приемника закончен, и очередное слово данных готовы к считыванию.

2. Каково назначение флага PF? Почему он чрезвычайно важен при обмене информацией в последовательном коде?

Ответ:Флаг нарушения паритета кадра PF устанавливается, когда произошла ошибка в приеме одного или нескольких бит одного кадра. Прикладная программа контролирует бит PF, как индикатор неверного приема, и должна повторить обмен.

3. Опишите события, которые могут генерировать прерывания от модуля SCI.

Ответ:Четыре источника прерываний ассоциируются с модулем SCI:

• Прерывание по флагу TDRE, когда регистр данных приемника пуст. Это прерывание разрешается битом TIE в регистре управления SCxCR2;

• Прерывание по флагу TC, когда передача слова закончена. Это прерывание разрешается битом TCIE в регистре управления SCxCR2;

• Прерывание по флагу RDRF, когда прием очередного слова завершен. Это прерывание разрешается битом RIE в регистре управления SCxCR2;

• Прерывание по флагу IDLE, когда приемник находится в неактивном состоянии. Это прерывание разрешается битом ILIE в регистре управления SCxCR2.

Три относительно независимых последовательности действий должна выполнить прикладная программы в процессе использования контроллера асинхронного обмена SCI:

• Инициализацию приемника и передатчика контроллера;

• Управление процессом передачи информации;

• Управление процессом приема информации.

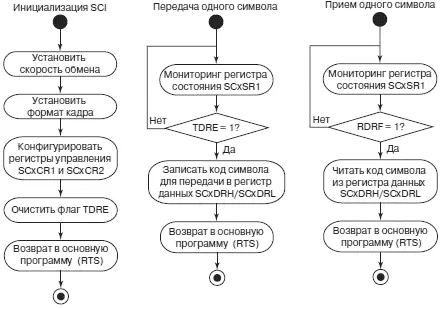

Обобщенные блок-схемы алгоритмов управления программно-доступными ресурсами контроллера SCI для каждого из перечисленных действий приведены на рис. 4.69.

Рис. 4.69.Блок-схемы алгоритмов программного обслуживания контроллера асинхронного обмена SCI

Инициализация контроллера SCI. Инициализацию контроллера SCI рекомендуется проводить в следующем порядке:

• Установить скорость обмена;

• Выбрать формат кадра обмена: 8 или 9 бит данных;

• Назначить параметры приема и передачи в регистрах управления SCxCR1 и SCxCR2;

• Очистить флаг TDRE. Для этого сначала считать регистр состояния SCxSR1, а затем выполнить операцию записи в регистр данных SCxRD.

Следует заметить, что аппаратные средства модуля SCI предполагают, что и прием, и передача информации могут происходить только с одинаковой скоростью, с одинаковым форматом кадра и одинаковой логикой паритета.

Управление процессом передачи информации.Для того чтобы передать один байт информации с использованием передатчика контроллера SCI, следует сначала проверить состояние флага TDRE. Если этот флаг установлен в 1, то регистр данных передатчика пуст, и в него может быть записан новый байт для передачи. Далее данные загружаются в один регистр данных SCxDRL, если обмен происходит в 8-разрядном формате, или в два регистра данных SCxDRH:SCxDRL, если обмен производится в 9-разрядном формате. Коды из регистра данных загружаются в сдвиговый регистр передатчика автоматически, после чего начинается собственно процесс передачи. О завершении передачи информирует бит TC, который установится в 1, когда все разряды регистра сдвига будут последовательно выданы на выход TxD. Флаги TDRE и TC могут генерировать запросы на прерывания, если соответствующие биты разрешения прерывания установлены.

Управление процессом приема информации.При приеме информации с использованием приемника контроллера SCI, следует постоянно контролировать состояние флага RDRF. Этот флаг устанавливается в 1, когда прием очередного байта закончен, и принятые данные доступны в регистре данных приемника. Бит может генерировать запрос на прерывание, при условии, что эти прерывания разрешены. Обнаружив в процессе мониторинга флага RDRF или прервавшись по его запросу, МК должен считать данные из регистров SCxDRH:SCxDRL.
