T(мкс)=24,2+11×R(кОм).
Точность и линейность преобразования невысока, преобразование выполняется не быстро (до 1,12 мс) и сильно загружает процессор. Однако в отличие от «настоящих» аналого-цифровых преобразователей, этот достается даром — игровой адаптер входит в состав практически всех комбинированных плат последовательных и параллельных портов и звуковых карт.

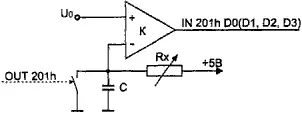

Рис. 8.19.Канал аналогового ввода
Порт имеет разъем- розетку DB-15S . Назначение выводов и соответствие сигналов битам регистра приведено в табл. 8.20. Резисторы подключаются к шине питания +5 В, кнопки — к шине GND
(рис. 8.20). Замыканию кнопок соответствуют нули в битах 5–7. Аналоговые каналы можно использовать для дискретного ввода, если их входы подключить к кнопкам, замыкающим их на шину GND
, и к резисторам, «подтягивающим» их к уровню + 5 В. Два джойстика (А и В) подключаются через Y-образный переходник-разветвитель. На звуковых картах через разъем «Game» вместе с джойстиками могут подключаться и внешние MIDI-устройства, используя специальный кабель-адаптер, обеспечивающий гальваническую развязку входного сигнала и ограничение выходного тока (см. рис. 8.18). Для интерфейса MIDI используются контакты 12 и 15, ранее предназначавшиеся для шин GND
и +5V
. Такое назначение делает безопасным подключение адаптера MIDI к «чистому» игровому порту и обычного джойстика к игровому порту с сигналами MIDI.
Таблица 8.20. Интерфейс игрового адаптера и MIDI
Бит |
Назначение |
Контакт |
7 |
Джойстик В кнопка #2 |
14 |
6 |
Джойстик В кнопка #1 |
10 |
5 |
Джойстик А кнопка #2 |
7 |
4 |
Джойстик А кнопка #1 |
2 |
3 |
Джойстик В Y-координата (Y2) |
13 |
2 |
Джойстик В X-координата (X2) |
11 |
1 |
Джойстик А Y-координата (Y1) |
6 |
0 |
Джойстик А X-координата (X1) |
3 |
- |
GND |
4, 5, (12) |
- |
+5 В |
1, 8, 9, (15) |
- |
MIDI In (Rx) — вход (на звуковой карте) |
15 |
- |
MIDI Out (Tx) — выход (на звуковой карте) |
12 |
Рис. 8.20. Подключение датчиков к игровому адаптеру
Системную поддержку джойстика обеспечивает сервис BIOS Int 15h
при AH
=84h. При вызове в DX задается код подфункции:
♦ DX
=0 — опрос кнопок, возвращает в AL[7:4]
состояние кнопок (соответствует битам порта 201h);
♦ DX
=1 — чтение координат X, Y джойстика А (в регистры АХ
, BX
) и В (в СХ
, DX
).
При ошибочном задании кода в DX
устанавливается CF
=1. Стандартный джойстик поддерживается и ОС Windows.
Глава 9
Интерфейсы устройств хранения
Устройства хранения данных — накопители на магнитных дисках (гибких и жестких, фиксированных и сменяемых), оптические диски CD и DVD, ленточные и твердотельные — подключаются к компьютеру самыми разнообразными способами. Первые устройства хранения в ПК — накопители на гибких магнитных дисках (НГМД) — подключались интерфейсным кабелем-шлейфом к контроллеру, отделенному от самих устройств. Этот специализированный интерфейс сохранился до сих пор, им подключают дисководы, требующие скорости передачи всего 500 Кбит/с (около 60 Кбайт/с). Скорость 1000 Кбит/с, требуемая для так и не распространившихся дисководов на 2,88 Мбайт, осталась невостребованной. К интерфейсу дисководов подключали и старые стриммеры (очень тихоходные). Аналогичный интерфейс поначалу использовался и для подключения винчестеров (так называемых MFM и RLL), по нему передавались «сырые» данные записи чтения с головок диска, правда, усиленные. Позже накопители слегка «интеллектуализировали», и появился (ненадолго) интерфейс дисков ESDI, обеспечивающий скорость передачи данных аж 1 Мбайт/с. Однако вскоре контроллер полностью переселился на само устройство, да еще и с собственной буферной памятью (сначала на один сектор, а потом объем стал стремительно расти), и из внешнего интерфейса устройства хранения ушла вся специфика, связанная с магнитной записью и воспроизведением данных. Так появились устройства с интерфейсом ATА, начавшим свою историю в 1988 г. и ставшим в наши дни самым распространенным. Для устройств, логически отличающихся от жестких дисков — оптических, магнитооптических, ленточных и любых других, — в 1996 г. была принята спецификация ATAPI. Это пакетное расширение интерфейса, которое позволяет передавать по шине ATA устройству блоки командной информации, структура которых была позаимствована из SCSI. Потолок скорости ATA — 100 Мбайт/с (Ultra DMA Mode 5). Интерфейс ATA имеет уже вполне видимую границу по адресации около 137 Гбайт, в AT API используется принятая в SCSI 32-битная адресация, позволяющая адресовать до 2 Тбайт (при 512-байтном блоке). Дальнейшее развитие интерфейса — Serial ATA; здесь повышается скорость обмена с устройством, решается проблема одновременной работы с несколькими устройствами, значительно расширяются возможности адресации.
