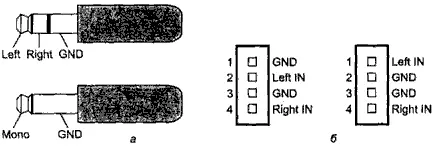

Рис. 8.15. Разъемы подключения аудиосигналов

S/PDIF (Sony/Philips Digital Interface Format) — цифровой последовательный интерфейс (и форматы данных) для передачи аудиосигналов между блоками бытовой цифровой аудиоаппаратуры (DAT, CD-ROM и т.п.). Этот интерфейс является упрощенным вариантом студийного интерфейса AES/EBU (Audio Engineers Society/European Broadcast Union). Интерфейс AES/EBU использует симметричный двухпроводный экранированный кабель с импедансом 110 Ом, разъемы XLR, уровень сигнала — 3-10 В, длина кабеля — до 12 м.

Интерфейс S/PDIF использует коаксиальный кабель 15 Ом, разъемы RCA или BNC, уровень сигнала — 0,5–1 В, длина кабеля — до 2 м. В звуковых картах внутренние разъемы S/PDIF проще — это просто пара штырьков (как у джамперов) на плате с соответствующей ответной частью на кабеле. Такие же упрощенные разъемы применяются и на новых приводах CD-ROM, имеющих выход S/PDIF. «Штатная» схема передатчика S/PDIF содержит разделительный импульсный трансформатор (1:1), благодаря которому соединяемые устройства гальванически развязываются. Встречаются и упрощенные варианты, без разделительного трансформатора. При стыковке устройств с нестандартными интерфейсами возможны проблемы, связанные с несоответствием уровней сигналов. При этом сигнал может быть неустойчивым (звук будет прерываться) или не приниматься совсем. Эти проблемы могут быть решены подручными средствами — установкой дополнительных формирователей сигнала.

Кроме электрической версии существует и оптическая версии интерфейса S/PDIF — Toslink, стандарт EIAJ СР-1201 — с инфракрасными излучателями (660 нм). Применение оптики позволяет обеспечить полную гальваническую развязку устройств, что необходимо для снижения уровня наводок. Для пластикового волокна (POF) длина кабеля не более 1,5 м, для стеклянного волокна — 3 м. В Сети предлагается ряд схем преобразования интерфейсов, одна из которых приведена на рис. 8.16. Здесь первый инвертор посредством обратной связи выведен на линейный участок передаточной характеристики, благодаря чему малый входной сигнал вызывает его переключение. В схеме предлагается микросхема HCT74U04 (6 инверторов); вместо светодиода можно использовать и фирменный трансивер Toslink, его следует подключать без балластного резистора (220 Ом) прямо к выходу инвертора (резистор находится в трансивере).

Рис. 8.16. Схема преобразователя электрического интерфейса S/PDIF в оптический (Toslink)

По интерфейсу S/PDIF информация передается в последовательном коде покадрово, с обеспечением синхронизации и контролем достоверности передачи (кодами Рида-Соломона). В кадре имеется признак формата данных — PCM или не PCM, что позволяет по данному интерфейсу передавать и упакованные цифровые данные (например, MPEG для АС-3). Имеется также бит защиты от копирования, признак предыскажений и некоторые другие служебные данные. В режиме PCM выборки каждого канала могут иметь разрядность 16, 20 или 24 бит, частота выборок определяет частоту цифрового сигнала. Приемник S/PDIF сам определяет частоту выборок по принимаемому сигналу, наиболее употребимые частоты — 32, 44,1 и 48 кГц.

Кроме этих интерфейсов в студийной аппаратуре применяют интерфейсы ADAT и TDIF, которые имеются только на дорогих профессиональных звуковых картах. Для обмена данными с приводами DVD применяется цифровой последовательный интерфейс I2S.

Цифровой интерфейс музыкальных инструментов MIDI (Musical Instrument Digital Interface) является последовательным асинхронным интерфейсом с частотой передачи 31,25 Кбит/с. Этот интерфейс, разработанный в 1983 году, стал фактическим стандартом для сопряжения компьютеров, синтезаторов, записывающих и воспроизводящих устройств, микшеров, устройств специальных эффектов и другой электромузыкальной техники. В настоящее время интерфейс MIDI имеют и дорогие синтезаторы, и дешевые музыкальные клавиатуры, которые могут использоваться в качестве устройств ввода компьютера. По интерфейсу MIDI устройства обмениваются между собой сообщениями, кратко описанными в книге [1]. На одном интерфейсе может быть организовано до 16 логических каналов, каждый из которых может управлять своим инструментом.

В физическом интерфейсе применяется токовая петля 5 мА (возможно до 10 мА) с гальванической (оптронной) развязкой входной цепи. Логическому нулю соответствует наличие тока, логической единице (и покою) — отсутствие тока (в «классической» токовой петле телекоммуникаций все наоборот).
