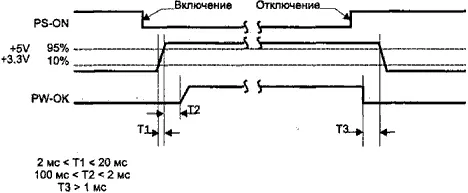

Рис. 13.8. Временна́я диаграмма интерфейса управления питанием АТХ

Все питающие и сигнальные провода к системной плате подключаются одним основным разъемом с надежным ключом (рис. 13.9, а ). На разъемах подключения накопителей, естественно, сохранилось традиционное назначение контактов. Расширенная спецификация для блока питания АТХ предусматривает передачу информации от датчиков вентилятора на системную плату, что обеспечивает контроль скорости вращения вентилятора и температуры воздуха. Для этих целей предназначен дополнительный (необязательный) жгут с разъемом, изображённый на рис. 13.9, б . Сигнал FanMпредставляет собой выход типа «открытый коллектор» от тахометрического датчика вентилятора блока питания, вырабатывающего два импульса на каждый оборот ротора. Сигнал FanCпредназначен для управления скоростью вентилятора подачей напряжения в диапазоне 0…+12 В при токе до 20 мА. Если уровень напряжения выше +10,5 В, вентилятор будет работать на максимальной скорости. Уровень ниже +1 В означает запрос от системной платы на остановку вентилятора. Промежуточные значения уровня позволяют плавно регулировать скорость. Внутри блока питания сигнал FanCподтягивается к уровню +12 В, так что, если дополнительный разъем оставить неподключенным, вентилятор будет всегда работать на максимальной скорости. На дополнительном разъеме также имеются контакты 1394V(+) и 1394R(-) изолированного от схемной земли источника напряжения 8-48 В для питания устройств шины IEEE-1394 (FireWire). Цепь +3.3V Senseслужит для подачи сигнала обратной связи стабилизатору напряжения +3,3 В.

Рис. 13.9. Разъемы блока питания АТХ для подключения к системной плате

Цепи блоков питания АТХ имеют стандартизованную цветовую маркировку:

♦ СОМ— черный (соответствует цепи GND традиционных блоков);

♦ +5V— красный;

♦ +12V— желтый;

♦ -5V— белый;

♦ -12V— синий;

♦ +3.3V— оранжевый;

♦ +3.3V Sense— коричневый (может подходить к контакту 11);

♦ +5VSB— малиновый;

♦ PS-ON— зеленый;

♦ PW-ON— серый.

Дополнительный разъем:

♦ +3.3V Sense— белый с коричневыми полосками;

♦ FanC— белый с синими полосками;

♦ FanM— белый;

♦ 1394V— белый с красными полосками;

♦ 1394R— белый с черными полосками.
