Кроме сигналов T.M.D.S. в интерфейс DVI входят сигналы интерфейса VESA DDC2: DDC Dataи DDC Clock, а также линия питания +5 В, по которой от видеокарты питаются цепи DDC, позволяя обмениваться конфигурационной информацией даже с выключенным монитором. Конфигурационная информация позволяет системе определить возможности монитора и должным образом сконфигурировать имеющиеся каналы данных, согласуя возможности и видеокарты, и дисплея. Имеется также сигнал HPD (Hot Plug Detect), с помощью которого система может следить за подключением/отключением дисплея. «Горячее» подключение обеспечивается также и механическими особенностями разъемов, поддерживающих требуемую последовательность соединения/рассоединения разных групп контактов. Таким образом, дисплеи с DVI обеспечивают все необходимые функции для реализации принципов PnP. Интерфейс и дисплеи с DVI должны обеспечивать стандартные (VESA) графические режимы, начиная от 640×480/60 Гц (частота пикселов 22,175 МГц). Его предел — 2048×1536 пикселов (частота 330 МГц). Интерфейс поддерживает сигнализацию управления энергопотреблением (DPMS).

Вид коннекторов DVI приведен на рис. 8.13, расположение сигнальных контактов дано в табл. 8.16.

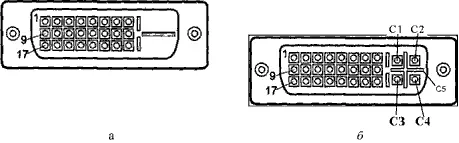

Рис. 8.13. Коннекторы DVI (розетки): а — только цифровой, б — цифровой с аналоговым

Таблица 8.16. Коннектор DVI

Для расширения возможностей дисплейного адаптера, главным образом, в сторону обработки видеоизображений, многие графические адаптеры имеют внутренний интерфейс для передачи пиксельной информации синхронно с регенерацией экрана. Этот интерфейс используется для связи графического адаптера с видеооверлейными платами (видеобластерами), декодерами MPEG. Разъем графического адаптера связывается с таким же разъемом видеоплаты плоским кабелем-шлейфом.

На адаптерах VGA присутствовал краевой 26-контактный разъем VGA Auxiliary Video Connector с шагом ламелей 0,1". Впоследствии был стандартизован VESA Feature Connector (VFC) (табл. 8.17), у которого назначение сигналов практически сохранилось, но используется двухрядный штырьковый разъем. Этот разъем графического адаптера VGA и SVGA позволяет получать поток байт данных сканируемых пикселов при работе адаптера в режиме до 640×480 пикселов×256 цветов. Нормально интерфейс работает на вывод и синхронизируется от генератора графического адаптера. Однако, установив низкий уровень сигнала Data Enable, видеоплата может заставить графическую карту принимать пикселы; сигнал Sync Enableпереключает графический адаптер на прием сигналов строчной и кадровой синхронизации; сигнал PCLK Enableпереключает графический адаптер на работу от внешнего сигнала синхронизации пикселов.

Таблица 8.17. Разъем VFC

Для режимов до 1024×768 с глубиной цвета High Color и True Color предназначен разъем VAFC — VESA Advanced Feature Connector (табл. 8.18) — двухрядный, с шагом 0,05" и расстоянием между рядами 0,1". Он имеет разрядность 16/32 бит и при максимальной частоте точек 37,5 МГц обеспечивает скорость потока данных 150 Мбайт/с. 16-битная версия VAFC использует первые 56 контактов, а 32-битная — все 80-контактов разъема. Допустимая длина шлейфа — 7". В этом интерфейсе сигналы GRDYи VRDYозначают готовность (способность генерировать данные пикселов) графического адаптера и видеосистемы соответственно, а направлением передачи данных управляет сигнал EVID#.
