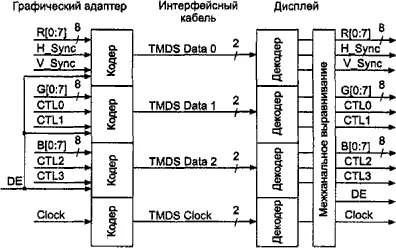

Рис. 8.11. Схема цифрового интерфейса

Физические линии реализованы экранированными витыми парами. Передатчики являются дифференциальными коммутируемыми источниками тока (12 мА), входы дифференциальных приемников подтянуты нагрузочными резисторами 50 Ом к уровню питания +3,3 В, амплитуда сигнала 500 мВ. Выбранный метод кодирования пригоден и для передачи по оптоволоконному кабелю (сигнал не имеет постоянной составляющей), но пока спецификация определяет только электрический интерфейс.

Вышеописанный протокол используется в интерфейсах P&D, DVI и DFP, из которых наибольшее распространение получили DVI (как самый мощный и универсальный) и DFP (как самый дешевый специализированный). Разъемы этих интерфейсов можно встретить на многих графических адаптерах с двумя выходами. Почти не прижившийся дорогой P&D можно рассматривать как комбинацию усеченного EVC с усеченным DVI. Благодаря использованию стандартизованных сигналов (T.M.D.S.) при несовпадении разъема монитора и графической карты возможно применение пассивных переходников-адаптеров.

В интерфейсе VP&D (VESA Plug-and-Display, 1997 г.), он же P&D, используется такой же разъем, как в EVC (см. рис. 8.10). Здесь нет цепей аналоговых аудиосигналов и видеовхода, а контакты, требовавшиеся для них, теперь назначены на цифровые каналы передачи сигналов. Интерфейс существует в двух вариантах: комбинированном и чисто цифровом. На комбинированный разъем P&D-A/D (табл. 8.14) выведены и аналоговые сигналы (RGB и синхронизация), что обеспечивает возможность подключения как цифрового, так и традиционного аналогового монитора. В чисто цифровом варианте P&D контактов аналоговых сигналов нет; монитор с аналоговым входом (с разъемом EVC или P&D-A) с ним работать не может (конструкция разъема и не позволит его подключить). Точно так же не удастся подключить и монитор с чисто цифровым входом P&D к выходу P&D-A (EVC).

Таблица 8.14. Разъем P&D-A/D

Интерфейс плоских дисплеев DFP (Digital Flat Panel, 1999 г., www.dfp-group.org) использует дешевый разъем типа MDR (mini-D ribbon) с ленточными контактами (рис. 8.12), на который выведены лишь 3 пары сигналов для цифровых каналов данных, пара для цифрового канала синхронизации, питание (+5В), канал DDC2 (табл. 8.15) и сигнал обнаружения «горячего» подключения (HPD). Частота пикселов может достигать 85 МГц (для плоских панелей не требуется слишком высокая частота развертки). Интерфейс пригоден (пока?) для режимов вплоть до 1280×1024 (24 бита на пиксел).

Рис. 8.12. Разъем плоского дисплея DFP

Таблица 8.15. Разъем DFP

Интерфейс DVI (Digital Visual Interface) разработан группой DDWG (Digital Display Working Group — рабочая группа по цифровым дисплеям, www.ddwg.org) в 1999 г. и предназначен для подключения дисплеев любого типа (ЭЛТ и матричных) к компьютеру, причем возможны два варианта коннекторов и интерфейса: чисто цифровой и цифровой с традиционными аналоговыми сигналами. Во втором случае к разъему DVI через пассивный переходник может быть подключен монитор с обычным аналоговым VGA-интерфейсом.

Минимальный вариант цифрового интерфейса содержит канал синхронизации и три канала данных (Data0-2). В таком варианте интерфейс почти ничем не отличается от аналогового — меняется только местоположение ЦАП и применяется цифровой способ доставки данных. При этом гамма-коррекция возлагается на дисплей. Однако интерфейс предусматривает способ повышения пропускной способности за счет более эффективного использования времени. Дело в том, что традиционные ЭЛТ-мониторы имеют довольно значительное время обратного хода луча по строке и кадру, в течение которого пикселы на экран, естественно, не выводятся, — в это время интерфейс простаивает. Для матричных дисплеев этих пауз не требуется, поэтому тот же объем информации о пикселах может передаваться за большее время — практически за весь период кадра. Следовательно, можно либо снижать тактовую частоту передачи пикселов (не меняя разрешения и частоты развертки), либо с той же (предельно достижимой) частотой передачи увеличить разрешение или (и) частоту развертки. Спецификация DVI предполагает, что возможность передачи данных в течение всего периода кадра может появиться и у цифровых дисплеев, построенных на обычных ЭЛТ, за счет внутренней буферизации. При наличии буферизации экрана в дисплее можно пойти и дальше — вместо непрерывной регенерации экрана, которой озабочены традиционные видеоадаптеры, передавать данные только при изменениях изображения, но это пока лишь возможные перспективы. В полном варианте добавляются еще 3 цифровых канала (Data3-5), информационная нагрузка должна распределяться поровну между парами каналов. Таким образом, четные пикселы будут передаваться по каналам 0 (R), (G) и 2 (В), а нечетные — соответственно по 3, и 5, и интерфейс позволит передавать пикселы с частотой до 330 МГц (165×2). Предусматривается и иное использование дополнительных каналов: когда 8 бит на кодирование базисного цвета покажется недостаточным (!), каналы 3, и 5 могут дополнить (как младшие биты) данные каналов 0, 1 и 2 (старшие).
