Интерфейс определяет три типа портов: MIDI–In, MIDI-Out и MIDI-Thru .

Входной порт MIDI–In представляет собой вход интерфейса «токовая петля», гальванически развязанного от приемника оптроном с быстродействием не хуже 2 мкс. Устройство отслеживает информационный поток на этом входе и реагирует на адресованные ему команды и данные.

Выходной порт MIDI-Out представляет собой выход источника тока, гальванически связанного со схемой устройства. Ограничительные резисторы предохраняют выходные цепи от повреждения при замыкании на землю или источник 5 В. На выход подается информационный поток от данного устройства. При специальной настройке устройства в этом потоке может содержаться и транслированный входной поток, но это нетипично.

Транзитный порт MIDI-Thru служит только для ретрансляции входного потока, по электрическим свойствам он аналогичен выходному. Его наличие не является обязательным для всех устройств.

В качестве разъемов применяются 5-контактные разъемы DIN, распространенные в бытовой звуковой аппаратуре, схема соединительного кабеля приведена на рис. 8.17.

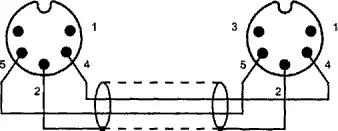

Рис. 8.17. Соединительные кабели MIDI

Внешний порт MIDI (с сигналами ТТЛ) обычно выводится на неиспользуемые контакты (12 и 15) разъема игрового адаптера (DB-15S). При этом для подключения стандартных устройств MIDI требуется переходной адаптер , реализующий интерфейс «токовая петля» (на разъеме карты интерфейс ТТЛ). Переходной адаптер обычно встраивается в специальный кабель, вариант схемы которого приведен на рис. 8.18. Некоторые модели PC имеют встроенные адаптеры и стандартные 5-штырьковые разъемы MIDI.

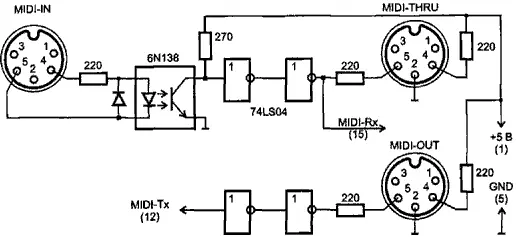

Рис. 8.18. Вариант схемы кабеля-адаптера MIDI

Программно порт MIDI обычно совместим с UART MPU-401. MPU-401 фирмы Roland — первая карта расширения для PC с интерфейсом MIDI, получившая широкое распространение. MPU расшифровывается как MIDI Processing Unit — устройство обработки сообщений MIDI. Этот контроллер кроме асинхронного последовательного порта (UART), реализующего физический интерфейс MIDI, имел развитые аппаратные средства для использования PC в качестве секвенсора. Контроллер MPU-401 поддерживал простой режим работы — UART mode , в котором использовался только двунаправленный асинхронный порт; в современных звуковых картах совместимость с MPU-401 поддерживается только в этом режиме.

В пространстве ввода-вывода MPU-401 занимает два смежных адреса MPU(обычно 330h) и MPU+1.

♦ Порт DATA(адрес MPU+0) — запись и считывание байт, передаваемых и принимаемых по интерфейсу MIDI. В интеллектуальном режиме через этот же порт считываются и вспомогательные данные от MPU (не относящиеся к потоку MIDI).

♦ Порт STATUS/COMMAND(адрес MPU+1) — чтение состояния/запись команд (запись — только для интеллектуального режима). В байте состояния определены следующие биты:

• бит 7 — DSR(Data Set Ready) — готовность ( DSR=0) принятых данных для чтения (бит устанавливается в единицу, когда все принятые байты считаны из регистра данных);

• бит 6 — DRR(Data Read Ready) — готовность ( DRR=0) UART к записи в регистр данных или команд (условие готовности к записи не возникнет, если приемник имеет непрочитанный байт данных).

По включении питания «настоящая» карта MPU-401 устанавливается в интеллектуальный режим, из которого в режим UART ее можно перевести командой с кодом 3Fh. Программный сброс MPU-401 (опять-таки в интеллектуальный режим) осуществляется командой RESET(код FFh), на эту команду MPU ответит подтверждением ACK(FEh). Байт подтверждения извлекается из регистра данных, до его прихода следующую команду MPU не воспримет. На команду с кодом 3Fh MPU подтверждением не отвечает (некоторые эмуляторы отвечают и на эту команду).

Ввод данных может осуществляться по программному опросу бита DSRили по прерываниям. Аппаратные прерывания от MPU в режиме UART вырабатываются по приему байта. Обработчик прерывания должен считать все поступившие байты, проверив перед выходом, что DSR=1 (иначе возможны потери принятых байт).

Вывод данных разрешается битом DRR, прерывания по готовности вывода не вырабатываются.

Совместимость с MPU-401 , имеющаяся у большинства современных звуковых карт с интерфейсом MIDI, означает наличие приемопередатчика, программно совместимого с MPU-401 в режиме UART; функции интеллектуального режима обычно не поддерживаются.
