Накопители HD при смене дискеты устанавливают сигнал Disk Changed, который сбрасывается после обращения к этому накопителю. Этот сигнал заслуживает особого внимания. Он имеется только у дисководов HD и ED (Extra High Density, малораспространенные дисководы на 2,88 Мбайт), причем способ использования этого контакта может определяться джамперами дисковода. В PC соответствующий джампер устанавливается в положение DC(Disk Change). Альтернативное использование этой линии — сигнализация готовности устройства, что может обозначаться как RY, RDYили SR, — для PC непригодно.

Заметим, что в интерфейсе нет никаких сигналов, прямо информирующих контроллер о готовности — наличии установленной дискеты. Контроллер может определить готовность, лишь выбрав накопитель и запустив мотор. Тогда отсутствие импульсов Index будет означать неготовность — нет дискеты или она не зафиксирована на шпинделе, или же не подключен дисковод (интерфейс или питание). Наличие дисковода контроллер может определить с помощью команды рекалибровки (см. ниже) — при ее выполнении дисковод должен подать сигнал Track00.

Все НГМД, применяемые в PC, независимо от типа и размера имеют одинаковый интерфейс и унифицированные 34-контактные разъемы двух типов: с печатными двусторонними ламелями у устройств 5" и двухрядными штырьковыми контактами у устройств 3,5". Используемый в PC кабель-шлейф имеет перевернутый фрагмент из 7 проводов с номерами 10–16 (рис. 9.1). Этот поворот позволяет подключать к контроллеру одним шлейфом до двух НГМД, причем адрес накопителя определяется его положением на шлейфе: для привода А: фрагмент перевернут, для В: — нет. Универсальный шлейф с пятью разъемами, изображенный на рисунке, позволяет подключать пару любых дисководов, которые должны располагаться в разных зонах шлейфа. Некоторые разъемы могут и отсутствовать, что сковывает свободу конфигурирования дисководов. В табл. 9.1 описан интерфейсный кабель с сигналами, приходящими на разные накопители. Направление сигналов (I/O — ввод-вывод) указано относительно контроллера.

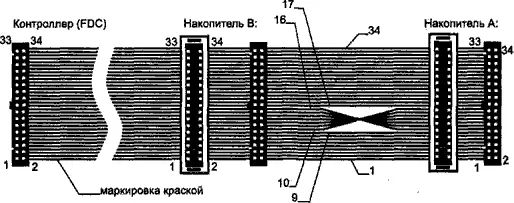

Рис. 9.1. Кабель интерфейса НГМД

Таблица 9.1. Кабель интерфейса НГМД

¹ Нечетные контакты 1-33 — земля. Для дисководов 5" ключ между контактами 4–5 и 6–7.

² Пара сигналов, обеспечивающая выборку FDD (Motor On А и Drive Sel 0 для дисковода А: и Motor On В и Drive Sel 1 для дисковода В:).

³ Контакт 34 в XT не используется.

Контроллер НГМД и интерфейсный кабель, принятый в PC, позволяют адресоваться к одному из двух накопителей и включать мотор сигналами Drive Sel 0и Motor On Адля накопителя А:и Drive Sel 1и Motor On Вдля накопителя В:. При этом на обоих накопителях джамперы устанавливаются так, что они отзываются на сигнал DS 1(контакт 12 разъема). Обычно джамперы на дисководе обозначаются DS0/ DS1/ DS2/ DS3, и следует установить джампер DS1. Если джамперы обозначаются как DS1/ DS2/ DS3/ DS4, что встречается нечасто, то следует установить DS2. Принятая система выборки позволяет все дисководы конфигурировать однотипно, а адрес задавать положением на шлейфе. В некоторых специфических клонах PC применяют иную систему выборки накопителей и «прямой» кабель-шлейф. При этом используется выборка устройства сигналом DS0, ко переключение выборки на эту линию некоторыми накопителями не поддерживается, в результате замена накопителей в этих «фирменных» машинах может стать хлопотным делом, особенно при отсутствии технической документации.
