Временная диаграмма работы с EDO-памятью в режиме страничного обмена приведена на рис. 7.3; этот режим иногда называют гиперстраничным режимом обмена НРМ (Hyper Page mode). Его отличие от стандартного заключается в подъеме импульса CAS#до появления действительных данных на выходе микросхемы. Считывание выходных данных может производиться внешними схемами вплоть до спада следующего импульса CAS#, что позволяет экономить время за счет сокращения длительности импульса CAS#. Время цикла внутри страницы уменьшается, повышая производительность в страничном режиме на 40 %.

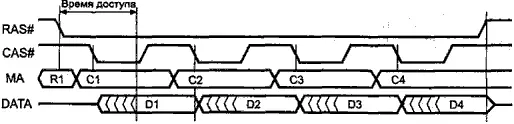

Рис. 7.3. Страничный режим считывания EDO DRAM (HPM)

Установка EDO DRAM вместо стандартной памяти в неприспособленные для этого системы может вызвать конфликты выходных буферов устройств, разделяющих с памятью общую шину данных. Скорее всего, этот конфликт возникнет с соседним банком памяти при чередовании банков. Для отключения выходных буферов EDO-памяти внутри страничного цикла обычно используют сигнал WE#, не вызывающий записи во время неактивной фазы CAS#(рис. 7.4, кривая а ). По окончании цикла буферы отключаются лишь по снятию сигнала RAS#(рис. 7.4, кривая б ).

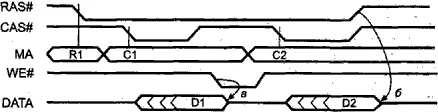

Рис. 7.4. Управление выходным буфером EDO DRAM

Из принципиального различия в работе выходных буферов следует, что в одном банке не стоит смешивать EDO и стандартные модули. EDO-модули поддерживаются не всеми чипсетами и системными платами (в большей мере это относится к системным платам для процессоров 486).

В памяти BEDO DRAM (Burst EDO) кроме регистра-защелки выходных данных, стробируемого теперь по фронту импульса CAS#, содержится еще и внутренний счетчик адреса колонок для пакетного цикла. Это позволяет выставлять адрес колонки только в начале пакетного цикла (рис. 7.5), а во 2-й, 3-й и 4-й передачах импульсы CAS#только запрашивают очередные данные. В результате удлинения конвейера выходные данные как бы отстают на один такт сигнала CAS#, зато следующие данные появляются без тактов ожидания процессора, чем обеспечивается лучший цикл чтения. Задержка появления первых данных пакетного цикла окупается повышенной частотой приема последующих. BEDO-память применяется в модулях SIMM-72 и DIMM, но поддерживается далеко не всеми чипсетами.

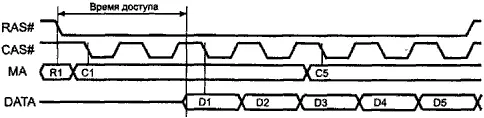

Рис. 7.5. Страничный режим считывания BEDO DRAM

Вышеперечисленные типы памяти являются асинхронными по отношению к тактированию системной шины компьютера. Это означает, что все процессы инициируются только импульсами RAS#и CAS#, а завершаются через какой-то определенный (для данных микросхем) интервал. На время этих процессоров шина памяти оказывается занятой, причем в основном ожиданием данных.

Микросхемы синхронной динамической памяти SDRAM (Synchronous DRAM) представляет собой конвейеризированные устройства. По составу сигналов интерфейс SDRAM близок к обычной динамической памяти: кроме входов синхронизации здесь есть мультиплексированная шина адреса, линии RAS#, CAS#, WE#(разрешение записи) и CS#(выбор микросхемы) и линии данных (табл. 7.3). Все сигналы стробируются по положительному перепаду синхроимпульсов, комбинация управляющих сигналов в каждом такте кодирует определенную команду . С помощью этих команд организуется та же последовательность внутренних сигналов RASи CAS, которая рассматривалась и для памяти FPM.

Таблица 7.3. Назначение сигналов в микросхемах SDRAM

Данные для первой передачи пакета записи устанавливаются вместе с командой WR. Данные для остальных передач пакета передаются в следующих тактах. Первые данные пакета чтения появляются на шине через определенное количество тактов после команды. Это число, называемое CAS Latency (CL), определяется временем доступа T CACи тактовой частотой. Остальные данные пакета выдаются в последующих тактах. Временные диаграммы работы SDRAM приведены на рис. 7.6. Здесь показана команда записи WR, за которой следует команда чтения RDиз той же страницы, предварительно открытой командой ACT. Далее страница закрывается командой PRE. Длина пакета 2, CL = 3.
