Олег Вальпа - Разработка устройств на основе цифровых сигнальных процессоров фирмы Analog Devices с использованием Visual DSP++

В этой главе рассматриваются очередные примеры программ, способы настройки симулятора и получение загрузочного файла в среде разработки VisualDSP++.

Рассмотрим еще один пример программы, который демонстрирует работу с последовательным портом и предназначен для освоения работы с симулятором и потоками ввода-вывода.

Откройте в установленном пакете Visual DSP++ каталог с примером проекта программы «Example2», выделите в нем файл проекта «Example2» и нажмите кнопку «Открыть». После этого найдите в открывшемся проекте файл с названием «Sport.asm» и щелкните по нему дважды левой кнопкой мыши. В центре экрана откроется новое окно, позволяющее просматривать и редактировать выбранный файл. Разверните это окно, щелкнув кнопку развертывания окна.

В этой программе выполняется инициализация последовательных портов SPORT0 и SPORT1 с последующей передачей данных, используя процедуру прерываний.

В обработчике прерываний процессор вначале считывает данные из последовательного порта SPORT1, а затем передает их в этот же порт. Данный обработчик прерываний состоит из следующих строк:

sample: AX0=RX1; /*принять данные в AX0*/

TX1=АХ0; /*передать данные из AX0*/

RTI;

В рассматриваемой программе организован бесконечный цикл за счет того, что процессор находится в состоянии ожидания до тех пор, пока не будет сгенерировано прерывание от приемника SPORT1. Входные и выходные потоки данных могут моделироваться с помощью файлов. Перед запуском этой программы необходимо настроить потоки ввода-вывода.

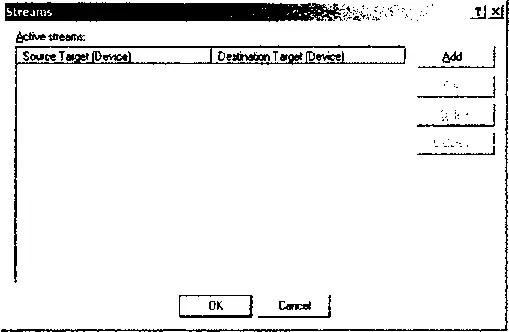

Для этого необходимо подключить ко входу и выходу порта файлы, которые будут содержать входные и выходные данные. Выполните команду главного меню: «Setting→Streams2». После этого на дисплее откроется окно «Streams», показанное на рис. 24.1.

Рис. 24.1

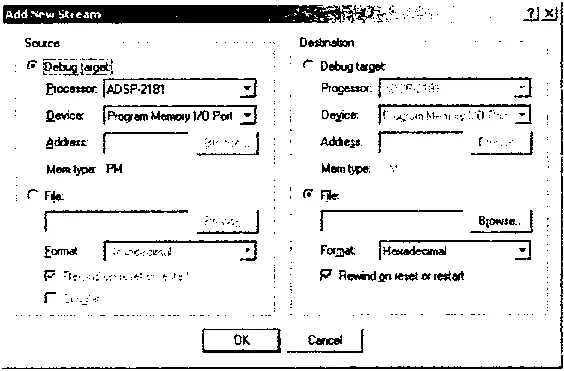

Щелкните в открывшемся окне по кнопке «Add» (добавить). Во вновь открывшемся окне «Add New Streams» (рис. 24.2) в группе настроек «Source» выберите группу «File» и, щелкнув по кнопке «Browse» (обзор), найдите, выделите и откройте файл «Serin.dat» с помощью кнопки «Open» (открыть).

Рис. 24.2

После чего выберите в списке «Format» строку «Binary». Остальные настройки данной группы оставьте без изменений. Теперь в группе настроек «Destination» выберите в списке «Device» устройство Sport1 и нажмите кнопку «OK». После этого вновь открывается окно «Streams», в котором будет присутствовать заданная нами настройка.

Далее необходимо подключить выходной файл. Вновь щелкните в окне «Streams» по кнопке «Add». В открывшемся окне «Add New Streams» в группе настроек «Source» переключитесь на группу «Debug target» и выберите в списке «Device» устройство «Sport1». Теперь в группе настроек «Destination» выберите группу «File» и, щелкнув по кнопке «Browse», найдите, выделите и откройте файл «Serout.dat» с помощью кнопки «Save» (сохранить) или задайте это имя для выходного файла. В списке «Format» выберите строку «Binary» и нажмите кнопку «OK».

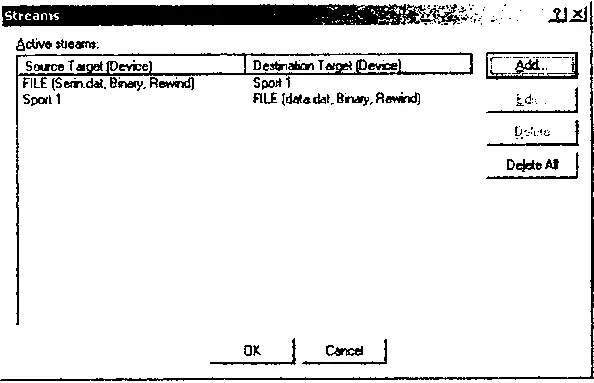

Теперь в открывшемся окне «Streams» будут присутствовать две записи настроек, показанные на рис. 24.3. Нажмите в окне «Streams» кнопку «OK», и оно закроется.

Рис. 24.3

Перед запуском программы создайте с помощью команды меню Register→Custom окно, в котором будут отображаться регистры AX0, RX1, TX1. Кроме того, откройте еще одно с помощью команды меню Register→Program Control для отображения содержимого регистров управления процессора. Изменение содержимого этих регистров можно будет наблюдать в процессе пошагового выполнения программы. Допускается добавление окон для отображения и других регистров, но помните, что избыточная информация загромождает экран и затрудняет изучение программы.

Теперь можно скомпилировать и запустить программу в пошаговом режиме, с помощью клавиш F7 и F11 соответственно. Кроме того, программу можно запустить в непрерывном режиме, используя команду Debug→Run, или клавишу F5, или соответствующую кнопку на панели инструментов. В результате выполнения программы, данные из входного файла Serin.dat должны без изменений переписаться в выходной файл Serout.dat. После окончания работы программы в окне выходной информации появится сообщение: «Error in reading from stream for Sport 1», которое означает, что отладчик достиг конца входного файла при чтении данных.
