В центре экрана откроется новое окно, для редактирования выбранного файла. Разверните это окно, щелкнув кнопку разворота окна, и закройте окно дизассемблирования, если оно открыто.

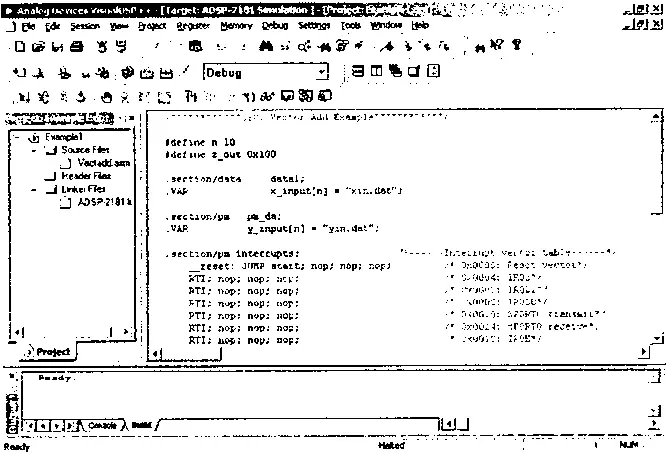

Это позволит увеличить область редактирования, для удобства восприятия информации. Среда разработки примет при этом вид, подобный тому, что изображен на рис. 23.7.

Рис. 23.7

Данный проект содержит программу, предназначенную для сложения двух векторов (массивов) данных x_input[n] и y_input[n] и размещения результата по адресу ввода-вывода z_out. В программе иллюстрируется начальная инициализация входных массивов и настройка генераторов адреса. Среда разработки VisualDSP++ позволяет по шагам посмотреть процедуру инициализации массивов, выборки чисел из памяти и их сложения в цикле. Массивы имеют длину n=10, объявленную в самом начале программы с помощью оператора: #define n10. Результат сложения будет пересылаться в область ввода-вывода с адресом z_out=0x100, объявленным в программе с помощью оператора: #define z_out x100. Массив данных x_input[n] будет храниться в памяти данных процессора после загрузки из файла «xin.dat», что определено строками программы:

.section/data data1;

.VAR x_input[n] = "xin.dat";

Второй массив данных y_input[n] будет храниться в памяти программ процессора после загрузки из файла «yin.dat», что определяется строками программы:

.section/pm pm_da;

.VAR y_input[n] = "yin.dat";

Далее в программе размещаются векторы прерываний. Тело основной программы состоит из строк:

.section/pm program;

start: I2=x_input; /*pointer to x input buffer*/

L2=0; /*noncircular buffer*/

I6=y_input; /*pointer to y input buffer*/

L6=0;

M0=1; L0=0;

M5=1; L5=0;

CNTR=n-1;

AX0=DM(I2,M0), AY0=PM(I6,M5); /*Get first data*/

DO add_loop UNTIL CE;

AR=AX0+AY0, AX0=DM(I2,M0), AY0=PM(I6,M5);

add_loop: io(z_out)=AR; /*Write output*/

AR=AX0+AY0;

io(z_out)=AR;

IDLE;

Выполним данную программу в пошаговом режиме. Для этого вначале произведем компиляцию программы, нажав на клавиатуре клавишу F7. В результате программа будет скомпилирована, и отобразится окно, приведенное на рис. 23.8.

Рис. 23.8

Этот же результат можно получить, выполнив команду главного меню Project→Build project или нажав соответствующую ей кнопку на панели инструментов. Из рисунка видно, что стрелка, показывающая очередную выполняемую программу, располагается напротив строки с меткой «reset». Кроме того, справа автоматически открывается окно дизассемблированных команд программы. Выполнять программу в пошаговом режиме можно, нажимая клавишу F11, выполнив команду Debug→Step Into или нажав соответствующую ей кнопку на панели инструментов.

При каждом таком действии будет выполняться очередная строка команд. Результат работы программы можно наблюдать по изменению содержимого памяти и регистров процессора. Окна, отображающие память процессора, вызываются с помощью главного меню «Memory». Для отображения окон с содержимым регистров процессора используется кнопка главного меню «Register». Для отображения регистров удобно воспользоваться командой Register→Custom, которая позволяет выбрать только те регистры, которые необходимо видеть пользователю. При выполнении этой команды откроется окно, изображенное на рис. 23.9.

Рис. 23.9

Выделяя в этом окне с помощью мышки необходимые для контроля регистры и щелкая по кнопке «Add», можно создать набор регистров для отображения на дисплее в одном окне. Кроме того, в строке «Title of window» можно задать название отображаемого окна. Таким образом, можно создать несколько окон для отображения различных групп регистров для контроля их состояния. Создав такое окно, можно продолжать выполнение программы по шагам. При этом в окне регистром будет видно изменение содержимого регистров, которые участвовали в выполнении очередной строки команд программы. Текущие изменения будут выделяться красным цветом. Выполнение программы завершается оператором IDLE, который переводит процессор в режим энергосбережения. Для повторного запуска программы необходимо вновь выполнить команду Project→Build. Перед повторной компиляцией проекта в программу можно вносить собственные изменения с целью получения практики программирования. Можно, например, изменить программу таким образом, чтобы результат сложения массивов записывался не по адресу ввода-вывода, а в память данных. Закрытие проекта производится командой Project→Close.
