I2=real;

L2=0; /* Нециклический буфер Real */

/* ______________Подпрограмма ДПФ_____________________ */

dft:

I6=sine; /* Указатель на Sine */

L6=64; /* Для N=64 значений */

I7=sine + N/4; /* Получение косинуса из синуса */

L7=64; /* Сдвиг указателя на pi/2 */

/* и использование циклического буфера.*/

I4=COS;

L4=2;

I3=SIN;

L3=2;

I5=0;

L5=0;

CNTR=N;

DO outer UNTIL CE;

M6=I5;

DM(I4,M7)=0; DM(I4,M7)=0;/* Очистка буфера временных данных COS */

DM(I3,M1)=0; DM(I3,M1)=0;/* Очистка буфера временных данных SIN */

CNTR=N;

DO calc UNTIL CE;

MX0=DM(I0,M1), MY0=PM(I7,M6); /* Чтение input, чтение COS */

MX1=MX0 /* Копирование input */

MY1=PM(I6,M6); /* Чтение SIN */

MR1=DM(I4,M7); /* Чтение текущего значения COS и суммирование */

MR0=DM(I4,M7);

MR=MR+MX0*MY0(SS);/* Мультисуммирование COS */

DM(I4,M7)=MR1; /* Запись нового накопленного значения COS */

DM(I4,M7)=MR0;

MR1=DM(I3,M1); /* Чтение текущего значения SIN и суммирование */

MR0=DM(I3,M1);

MR=MR-MX1*MY1(SS);/* Мультисуммирование SIN */

DM(I3,M1)=MR1; /* Запись нового накопленного значения SIN */

calc : DM(I3,M1)=MR0;

AR=DM(I4,M5);

DM(I2,M1)=AR; /* Запись результата действующей величины * /

AR=DM(I3,M2);

DM(I1,M1)=AR; /* Запись результата мнимой величины */

outer: MODIFY(I5,M7); /* Модификация указателей циклической таблицы */

end: IDLE;

Как видно из текста программы, в ней задействованы регистры генераторов адреса DAG для задания указателей на буфер данных тестируемого сигнала, таблицу значений гармонического сигнала, буферы результата и другие вспомогательные буферы. Вычисление значений спектра производится в двух циклах, счетчики которых инициализируются числом отсчетов N = 64. Вся программа выполняется за N*N групп операций. Результат работы программы заносится в выходные буферы действительных значений real и мнимых значений imag спектра.

Для выполнения программы выполните ее трансляцию с помощью клавиши F7. Затем установите точку останова на последнем операторе программы и запустите ее с помощью клавиши F5. Через несколько секунд программа выполнит свою работу и остановится. Визуальный просмотр тестируемого сигнала, а также результатов работы программы и других вспомогательных буферов данных можно осуществлять с помощью открытия окна памяти данных процессора, используя для этого команду Memory→Data. Кроме того, эти данные можно просматривать в графическом виде. Для этого необходимо выполнить команду: View→Debug Windows→Plot→New. При этом откроется окно конфигурации графического построителя Plot Configuration, показанное на рис. 25.2.

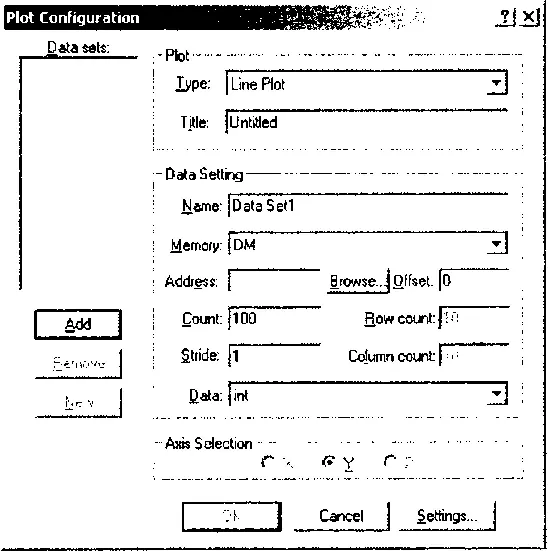

Рис. 25.2. Окно конфигурации графического построителя Plot Configuration

Рассмотрим работу с данным конфигуратором на примере просмотра буфера данных тестируемого сигнала. Оставьте в открывшемся окне конфигуратора без изменений строку Line Plot в поле Type группы настроек Plot. В поле Title введите имя графика «Input» или другое схожее по смыслу.

В группе Data Setting оставьте без изменений имя Data Set1 в поле Name и тип памяти DM в поле Memory. Нажмите на кнопку Browse в поле Address и выделите в открывшемся окне Browse for Symbol строку с именем input (рис. 25.3), после чего нажмите кнопку OK.

Рис. 25.3

В поле смещения данных Offset оставьте нулевое значение, а в поле счетчика Count замените значение 100 на 64, что соответствует количеству отсчетов в программе. Оставьте шаг сетки в поле Stride по умолчанию равным 1, а формат данных в поле Data целочисленным int. Нажмите на кнопку Add для добавления заданных установок в поле Data sets графического построителя. При желании, в это поле можно добавить и другие данные для отображения, а затем установить или снять перед соответствующим именем графика флажок для отображения этого графика. Теперь, нажмите на кнопку OK, после чего в правой части окна Visual DSP++ отобразится график заданных данных (рис. 25.4).

Рис. 25.4.

Для разворачивания и сворачивания окно графика имеет кнопку в виде стрелки. Аналогично можно построить и рассмотреть график, сформированный из буфера синусоидальных значений и хранящихся после выполнения программы в области памяти программ PM процессора с именем «sin» (рис. 25.5).
