С. Иванов: МиГ-21. Особенности модификаций и детали конструкции. Часть 1

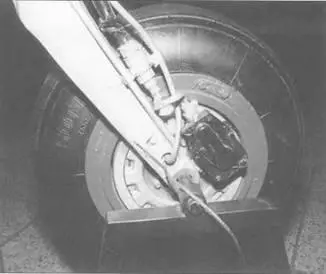

КТ-38 обычно комплектовались антиопрокидывающимися сенсорами УЛ-24\2М-5. При рулежке такое колесо поворачивалось на 360 градусов. На этом восточногерманском МиГ-21Ф-13 внутренняя часть колеса окрашена сипе-зеленым Blue Green (примерно FS25193), что было характерно для советских самолетов.

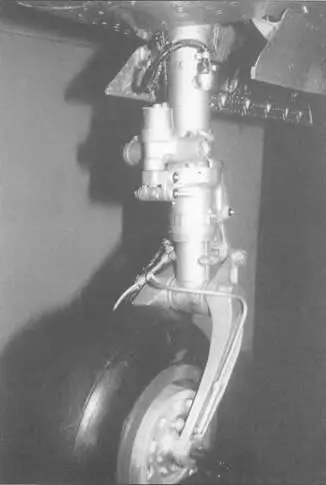

На этой фотографии хорошо видно устройство передней стойки. Она окрашена полностью в натуральный металл. Видны черные кабели, которые питают навигационный огонь ПП-2.

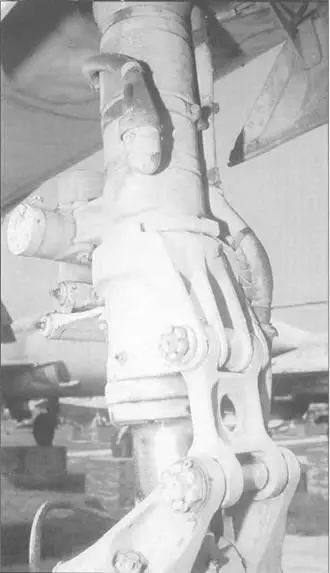

Вид сзади на носовую стойку МиГ-21Ф-13. Хорошо видно внутреннее устройство.

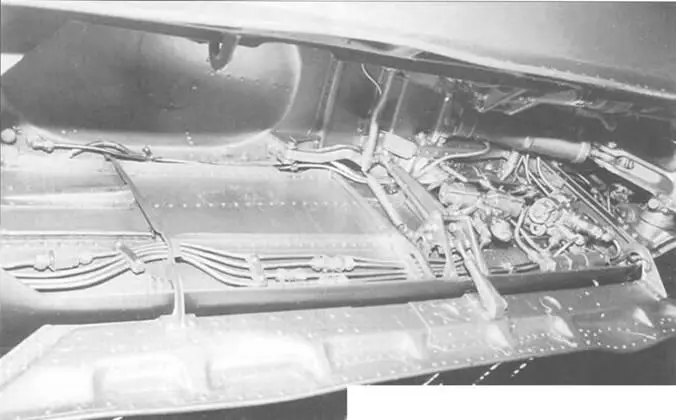

Отсек передней стойки шасси. Многочисленные провода гидравлической и пневматической системы. В случае отказа гидравлической системы стойка шасси выдвигалась пневматически или механически. На поздних МиГ-21Устройство было другое.

Навигационный огонь ПП-2 монтировался на правой стороне стойки носового шасси. Лампа предназначена для ориентирования наземного персонала.

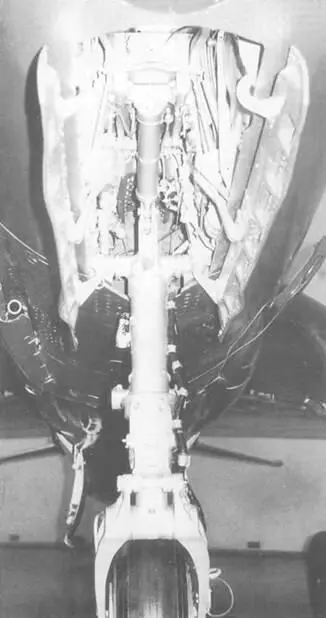

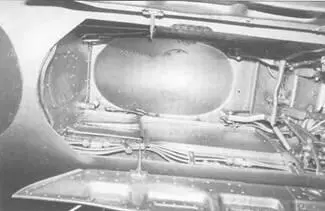

Еще один вид на внутреннюю нишу носового шасси. Углубление предназначено для КТ-38.

Блок НАР УБ-16-57 подвешенный под правую плоскость восточно-германского МиГ-21 Ф-13. В этом блоке находилось 16 57-мм НАР С-5. Каждая ракета была длиной от 830 мм до 1079 мм и массой от 3.6 кг до 5 кг в зависимости от варианта. Скорость вылета С-5 варьировалась от 450 м\с до 725 м\с.

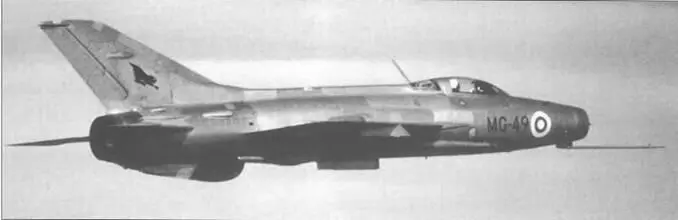

МиГ-21Ф-12 (MG-49/740409) из состава Havittajalentolaivue 31 (истребительной эскадрильи) ВВС Финляндии. Финляндия получила 22 МиГ-21 Ф-12 из СССР (первый прибыл 6 апреля 1963 года). Стандартно для экспортных машин отсутствовала СПО-2. за время эксплуатации финны потеряли в авариях четыре самолета. МиГ-21 Ф-12 спят с вооружения 17 января 1986 года.

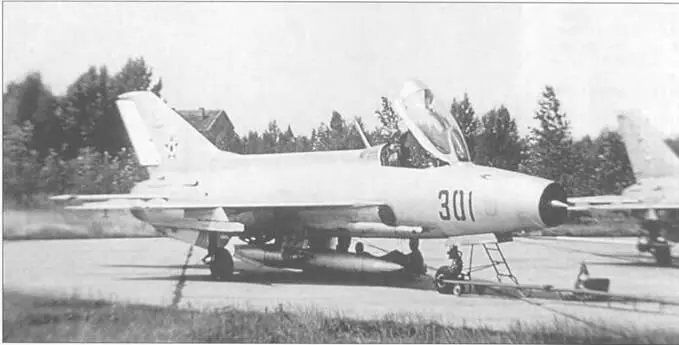

Венгерские ВВС получили свои первые МиГ-21Ф-13 в 1962 году. Первый публичный показ состоялся 4 апреля 1962 года во время авиапарада в Будапеште. Все венгерские самолеты были построены на ГАЗ-30. Этот МиГ («красны 1 301») с подвешенным топливным баком на 490 литров. Внешний бак был хорошим дополнением к внутреннему баку на 2280 литров на ранних МиГ-21Ф-13 и 2470 – на поздних. Венгры вывели из боевого состава МиГ-21Ф-13 к началу 80-х годов.

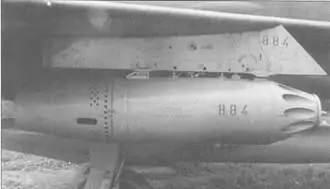

Каждый блок У Б-16-57 подвешивался к пилону в шести точках. Тактический номер (884) продублирован как на пилоне, так и па самом блоке. Задняя часть блока снималась для перезарядки.

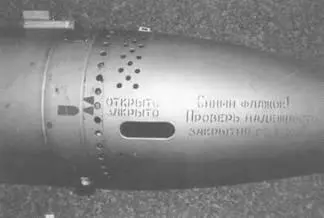

Предупреждающие надписи, нанесенные в задней части УБ-16- 57. Большинство советских самолетов и вертолетов могли нести УБ-16-57, использовался он и в большинстве ВВС стран Варшавского договора (СССР, Албания (вышла в 1968), Болгария, Чехословакия, Восточная Германия, Венгрия, Польша и Румыния). Пакт был распущен в Праге 1 июля 1991 года. Болгария, Чехия, Словакия, Венгрия, Польша и Румыния ныне члены НАТО.

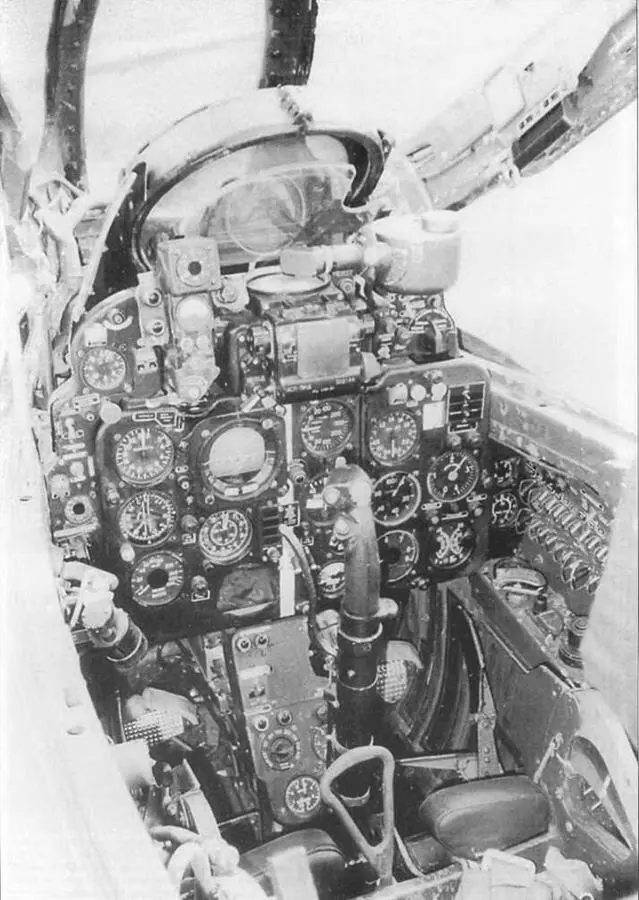

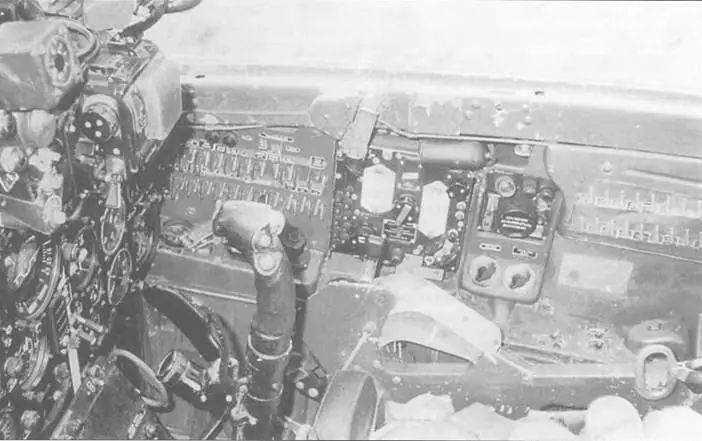

Хорошие фото кабины МиГ-21Ф-13. В передней части находится прицел АСП-5Н0, рядом фотокинопулемет А КС-5. Вся приборная панель покрашена черным. Обратите внимание на отсутствие дисплея РЛС, характерного для поздних МиГов. Большинство систем управления электричеством самолета находились на правой консоли. В центре контроль АРК-10. Контрольная панель была сделана из черного пластика. Ручка управления двигателем находилась на МиГ-21Ф-13 слева. На ручке находилась белая кнопка для включения радио Р-802В. Внутренняя часть большинства ранних МиГ-21 красилась в серый Console Gray (FS26176).
