С. Иванов - МиГ-21. Особенности модификаций и детали конструкции. Часть 1

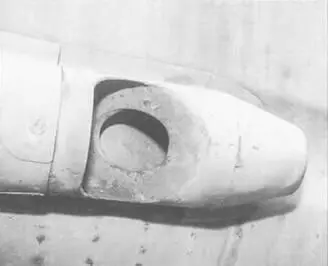

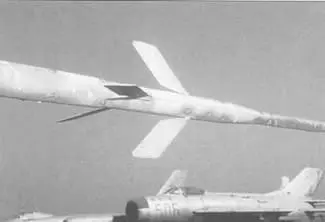

Устройство ПВД на МиГ-21 Ф-13. На МиГ-21ПФ и ПФМ их не было, зато были на МиГ-21 Р\СМ\М\МФ. На заднем плане виден МиГ-19П («506»), выведенный из состава ВВС Болгарии.

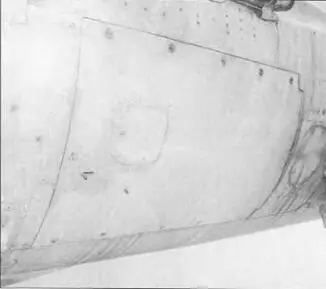

Температурный датчик, смонтированный справа от СРД-5М «Квант». Хорошо виден круг АРК-10. Это бывший восточно-германский МиГ-21Ф-13.

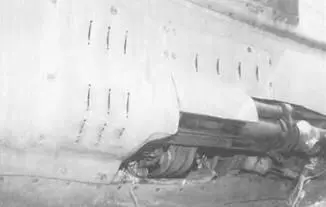

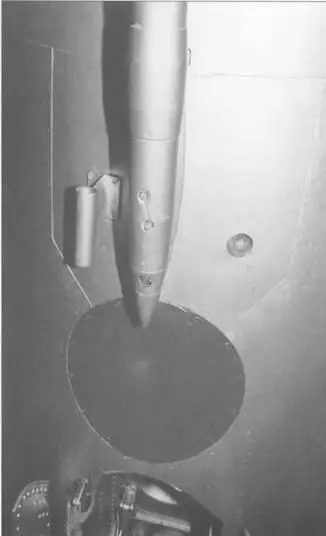

Правые воздушные тормоза, развернутые на 25 градусов на болгарском МиГ-21Ф-13. Шток открытия тормозов находится сразу за пушкой.

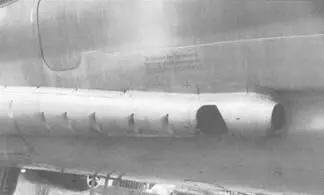

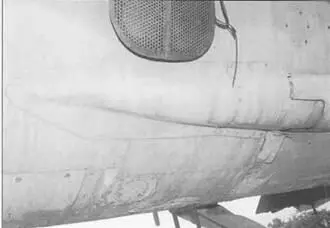

Еще один вид правых воздушных тормозов на МиГ-21.

На МиГ-21Ф-13 справа стояла 30-мм пушка НР-30. На МиГ-21Ф стояли две такие пушки. На следующей модификации от второй пушки отказались в пользу авионики для запуска УР.

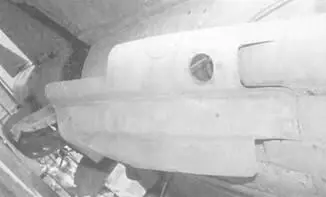

Устройство воздушных тормозов на МиГ-21Ф-13. Они использовались прежде всего при посадке. Обычно они оставались цвета натурального металла или окрашивались в тот же цвет, что и нижние поверхности – в данном случае светло-голубой. Этот МиГ-21 Ф- 13 («белая 501») из экспозиции Музея Авиации и Космонавтики на авиабазе «Крумово» около Пловдива (Болгария).

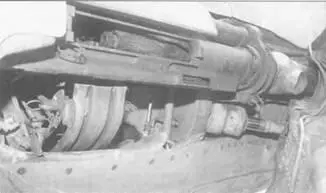

Сразу за механизмами НР-30 находилось устройство воздушных тормозов. Посреди пушечного механизма находился боекомплект. На НР-30, установленную на МиГ-21Ф-13 полагалось всего 30 снарядов.

Устройство отвода газов на пушке НР-30. Сама пушка весила 66.5 кг и имела длину в 2158 мм. Она выпускала 410-граммовый снаряд со скоростью в 780 м\с. Скорострельность пушки составляла 900 снарядов в минуту. Ни вооружении ВВС она поступила в 1954 году.

Сразу за носовой стойкой находились два аккумулятора 15СТС- 45А. Во время полета бортовая система питалась от генератора ГСР-СТ-1200-ВТ-21.

Левый тормозной щиток отличался по своей конструкции от правого. Вместо пушки по левому борту стояла авионика, необходимая для запуска и управления УР. На этом музейном аппарате правый и левый щиток поменяны местами, что было нехарактерно для строевых МиГов.

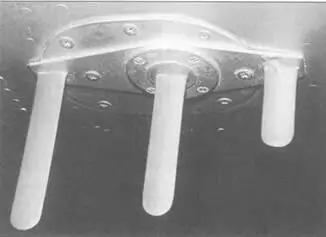

Антенна системы опознавания «свой-чужой» СРО-2 «Хром», которая использовалась практически на всех советских военных и гражданских самолетах, включая Ту-134.

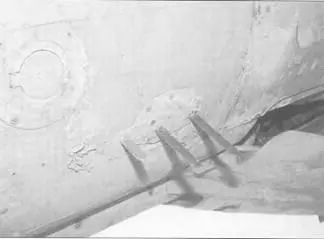

Хорошо видны отличия правого и левого щитков. Посредине смонтированы антенны СРО-2. Причем такая система монтировалась только на самолетах, предназначенных для СССР и стран Варшавского договора – на экспортных машинах ее демонтировали.

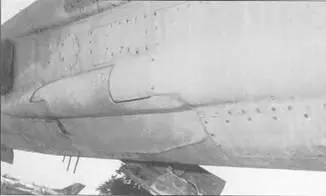

Другой вид на антенну СРО-2, установленную на МиГ-21Ф-13. На последующих модификациях ее перенесли с фюзеляжа.

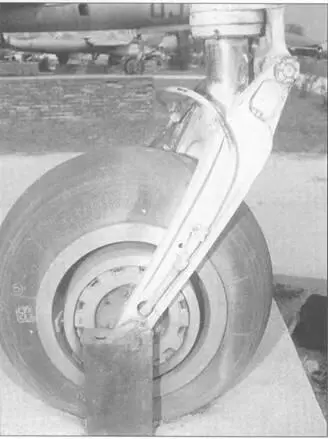

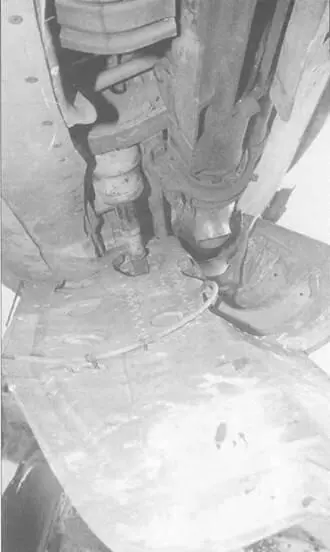

Носовое колесо на МиГ-21Ф-13 КТ-38. Передняя стойка как правило красилась в светло серый. Это хорошо видно на болгарском МиГ-21 Ф-13 на авиабазе «Крумово».

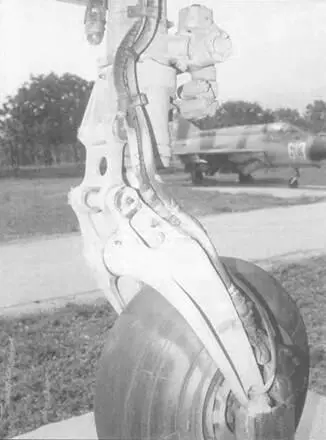

На КТ-38 монтировалось колесо диаметром 500 мм и шириной в 180мм. Такие колеса стояли на МиГ-21 Ф, МиГ-21Ф-13 и МиГ-21ПФ.
