С. Иванов - МиГ-21. Особенности модификаций и детали конструкции. Часть 1

МиГ-21Ф-13 (Fishbed С)

МиГ-21Ф-13 стал первым us семейства МиГ-21, построенных в массовых количествах. По сравнению с МиГ-21 Ф на этой машине не стояла 30-мм пушка НР-30. Большинство МиГ-21 Ф-13 несло РЛС СРД-5М «Квант». МиГ-21Ф\Ф-13 были единственными вариантами самолета, где антенна ПВД стояла в носу. МиГ-21 Ф-13 чехословацкой постройки отличались от советских отсутствием стеклянных панелей за фонарем.

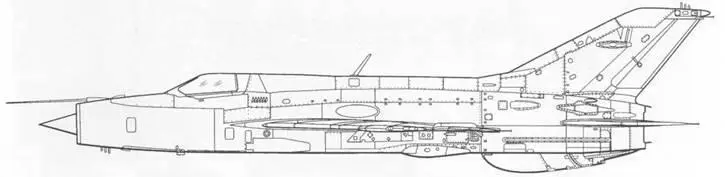

МиГ-21ПФ (Fishbed D)

МиГ-21ПФ представлял собой всепогодный перехватчик с РЛС РП-21 «Сапфир». Большинство самолетов этой модификации несли хорду на фюзеляже в 4.45 М2. На МиГ-21ПФ стояло КТ-92 большего диаметра чем на МиГ-21 Ф-13, где стояло КТ-27.

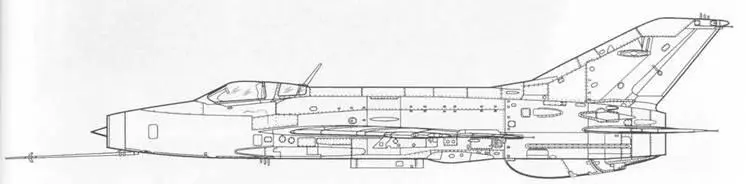

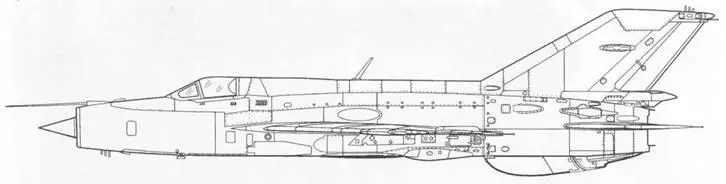

МиГ-21ПФМ (Fishbed F)

МиГ-21ПФМ стал первым вариантом с фонарем, открывающимся вправо. Кроме того, было заменено катапультное кресло – теперь это было КМ-1. Все МиГ-21ПФМ были оснащены тормозным парашютом и отличались увеличенным килем. Кроме того, на этих самолетах стояло носовое колесо КТ-102 и ракетные ускорители СПРД-99.

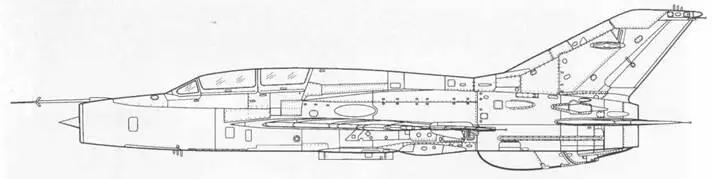

Ми Г-21У (Mongol А)

Двухчестный учебный вариант МиГ-21. НА самолете стояло сдвигающийся фонарь в отличии от открывающегося вперед на МиГ-21Ф-13. На учебной модификации не стоял РЛС, в результате чего диаметр передней части фюзеляжа был такой же как на Ф-13. На МиГ-21У стояли такие же катапультные кресла как и на МиГ-21 Ф-13 – СК.

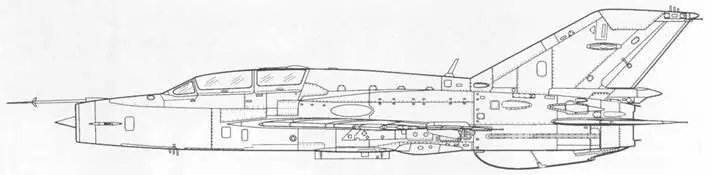

МиГ-21УМ (Mongol В)

МиГ-21УМ был учебным вариантом, предназначенным для подготовки летчиков МиГ-21 третьего поколения. На нем был смонтирован автопилот АП-155, антенна Р-832ю В отличии от четырех пилонов на МиГах третьего поколения на самолете их бьию только два.

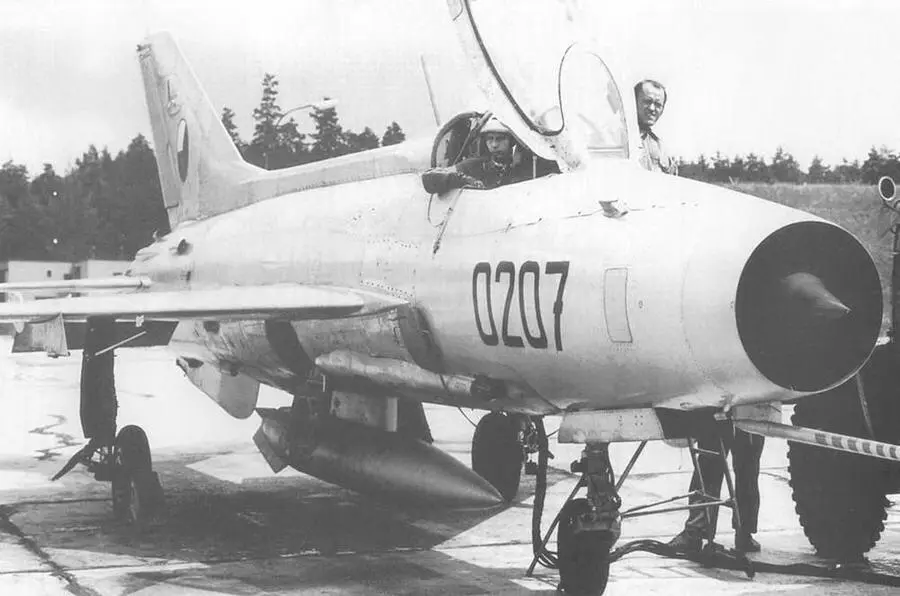

Чехословацкий пилот в кабине МиГ-21 Ф-13 («черный 0207»). Красные полосы на ПВД – исключительно на чехословацких самолетах. В районе носового колеса КТ-38 подключен кабель внешнего питания. В последующих моделях МиГ-21. Питание было перенесено в район соединения крыла с фюзеляжем. Фонарь поднят на 50°. Хорошо видна 30-мм пушка НР-30, которая монтировалась только справа. Справа же находилась стальная накладка, которая препятствовала разрушению фюзеляжа в ходе стрельбы.

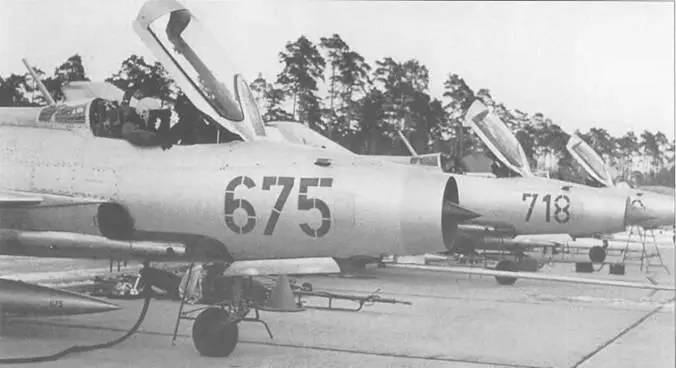

Летчики ВВС ГДР готовятся к взлету. Ближайший МиГ-21 Ф-13 («красный 675»\ серийный 740909). Самолет получен 1 октября 1963 года, но был разбит 8 августа 1968 года (пилот погиб). Тактический номер повторен на подвесном баке. Второй МиГ-21Ф-13 («красный 718» 1 серийный 742012) был выведен из боевого состава в 1969 году аи ныне является экспонатом Военно-технического музея в Дрездене. На большинстве восточногерманских МиГ-21 Ф-13 панель в районе пушки была покрашена черным.

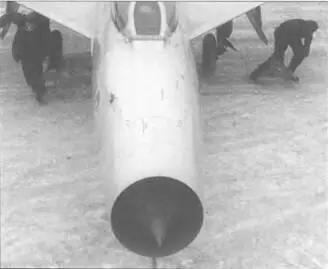

Наземный персонал готовит к вылету МиГ-21 Ф-13 («красный 16») ВВС Румынии в ходе зимних учений. ПВД находится на стандартном для этой модификации месте.

Район крепления ПВД на МиГ-21 Ф и Ф-13. Справа от ПВД-датчик температуры, связанный с РЛС СРД-5м «Квант».

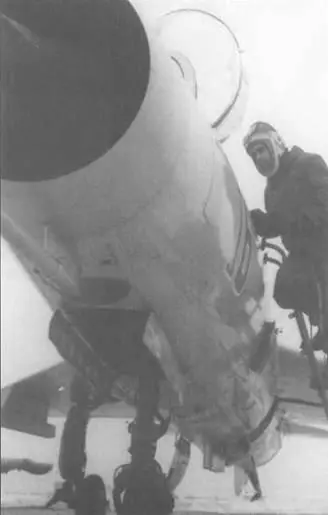

Румынский летчик занимает свое место в МиГ-21 Ф-13. На нем белый шлем ГП1-4МС для полетов на больших высотах. Номер красный с белой обводкой. Хорошо виден АРК-10, который окрашен в зеленый Radome Green (FS24108).

Конус РЛС СРД-5М «Квант» на МиГ-21 Ф-13. Хорошо видны заслонки, которые регулировались автоматически.

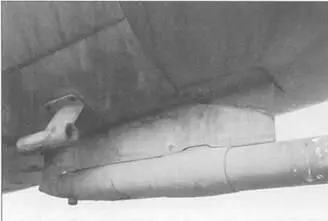

Детали воздухозаборника на МиГ-21 Ф-13 из экспозиции Технического музея в Киеве.
