Рис. 11.7. Программные компоненты

Отображение классов на компоненты в программе Rational Rose предусматривает выполнение следующих действий:

1. Щелкните правой кнопкой мыши по компоненту в списке браузера.

2. В появившемся контекстно-зависимом меню выберите команду Open Specification(Открыть параметры).

3. Щелкните по вкладке Realize(Реализация).

4. Щелкните правой кнопкой мыши по нужному классу в списке классов.

5. В появившемся контекстно-зависимом меню выберите команду Assign(Присвоить).

6. Щелкните по кнопке ОК,чтобы закрыть диалоговое окно настройки параметров компонента.

Класс можно присвоить компоненту путем перетаскивания класса из окна браузера на изображение компонента в браузере или на диаграмме компонентов.

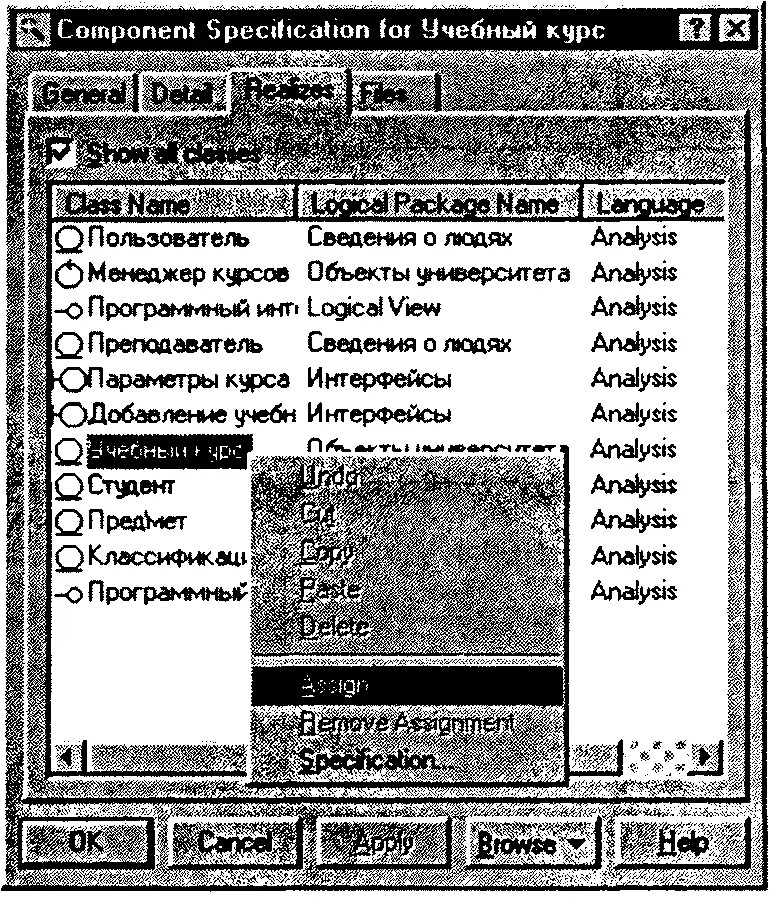

Диалоговое окно настройки параметров компонента учебный курс (Course Offering) показано на рис. 11.8.

Рис. 11.8. Диалоговое окно настройки параметров для компонента учебный курс

Представление процессов (process view) отражает структуру программной реализации системы. Представление процессов учитывает такие потребности, как производительность, надежность, масштабируемость, целостность, управление системой и синхронизация. Компоненты также ис-

пользуются в этом представлении архитектуры. Для представления программных (run-time) и исполняемых (executable) компонентов системы создается диаграмма компонентов. Компоненты связаны отношением зависимости. Программные компоненты отображают классы на программные библиотеки, такие как Java-апплеты, элементы Active-X и динамические библиотеки. Исполняемые компоненты показывают интерфейсы и зависимости вызовов между исполняемыми модулями. Для демонстрации типа компонента может быть использован стереотип. Интерфейсные классы, созданные на этапе проектирования, изображаются с помощью леденцовой нотации (lollypop notation) — см. рис. 11.9.

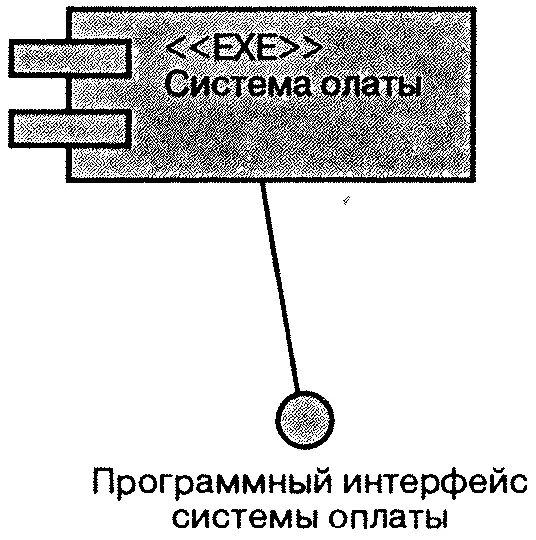

Рис. 11.9. Интерфейс компонента

В программе Rational Rose информация для представления процессов создается в виде диаграмм в представлении компонентов, содержащих либо программные, либо исполняемые компоненты. Диаграммы нужны для того, чтобы показать зависимости между компонентами различного типа в системе.

В системе регистрации учебных курсов созданы две динамические библиотеки (DLL) — для обработки информации о предметах и учебных курсах и для работы с базой данных. Такой подход был выбран исходя из возможных изменений в структуре курсов и в стратегии взаимодействия с базой данных.

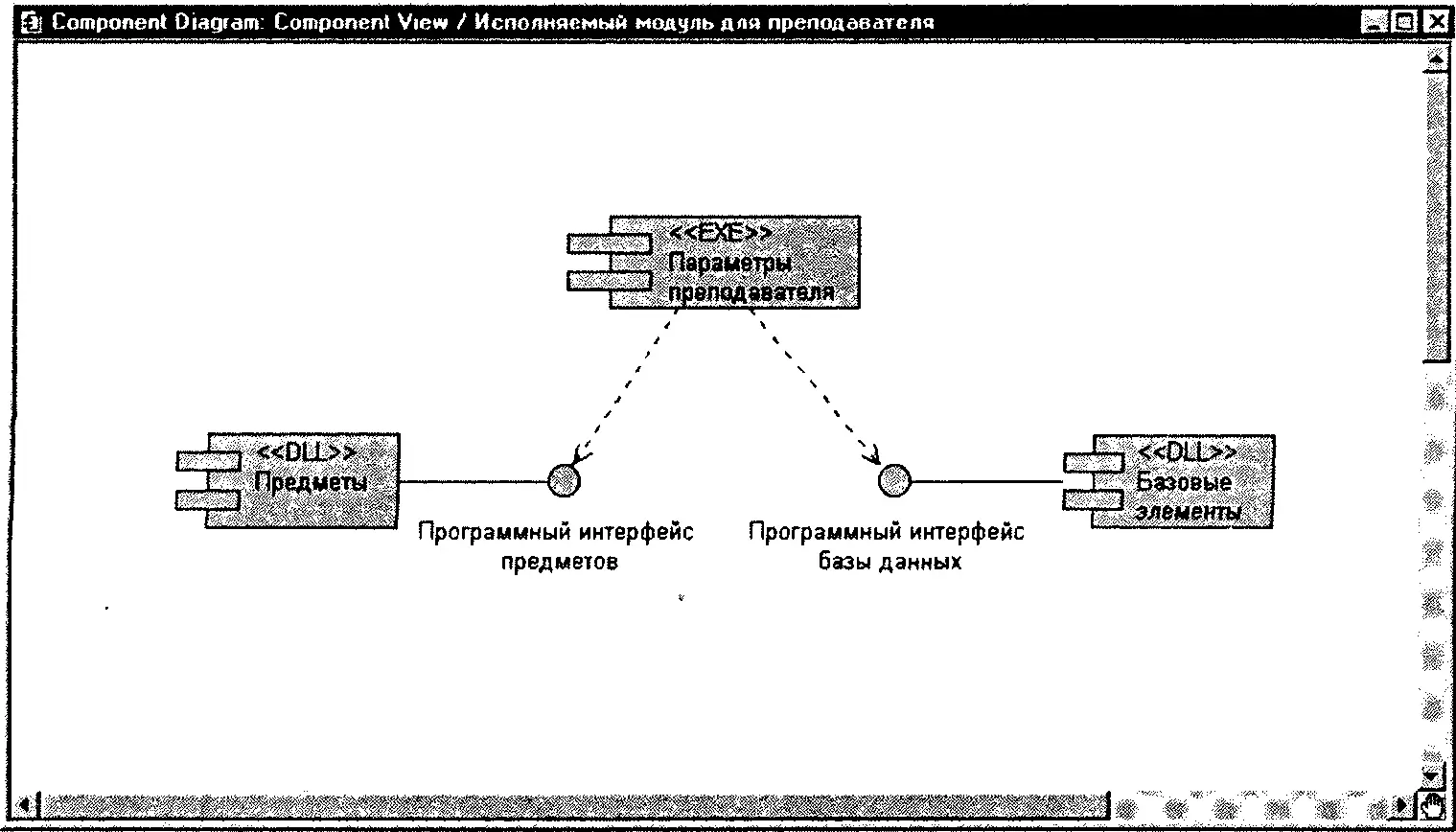

При наличии изменений достаточно воспользоваться другой библиотекой. В системе есть три исполняемых модуля — один для регистратора, чтобы осуществлять ввод данных и управление информацией в системе; один для студента и один для преподавателя с целью получения доступа и использования системы. Между исполняемыми модулями нет никакого взаимодействия. Диаграмма компонентов для исполняемого модуля преподавателя (ProfessorOptions.exe) показана на рис. 11.10.

Рис. 11.10. Исполняемый модуль ДЛЯ преподавателя

Представление средств внедрения (deployment view) отображает программные средства на узлы вычислительных систем (processing nodes). Оно показывает конфигурацию элементов обработки (processing elements) и работающих на них программных процессов. Представление средств внедрения учитывает такие потребности, как доступность системы, надежность, быстродействие и масштабируемость. Чтобы показать различные узлы вычислительных систем и связи между ними, создаются диаграммы внедрения (deployment diagrams). Такая диаграмма демонстрирует распределение компонентов по предприятию. Элементы обработки представлены в виде узлов вычислительных систем, которые соединены линиями, показывающими коммуникационные каналы между ними.

Программные процессы изображаются в виде текста, привязанного к узлу или группе узлов.

Такая диаграмма позволяет разработчикам архитектуры понять топологию системы и отобразить компоненты на исполняемые процессы. Здесь учитываются следующие вопросы: процессорная архитектура, скорость, емкость, пропускная способность каналов для взаимодействия процессов, физическое расположение аппаратных ресурсов, технология распределенной обработки.
