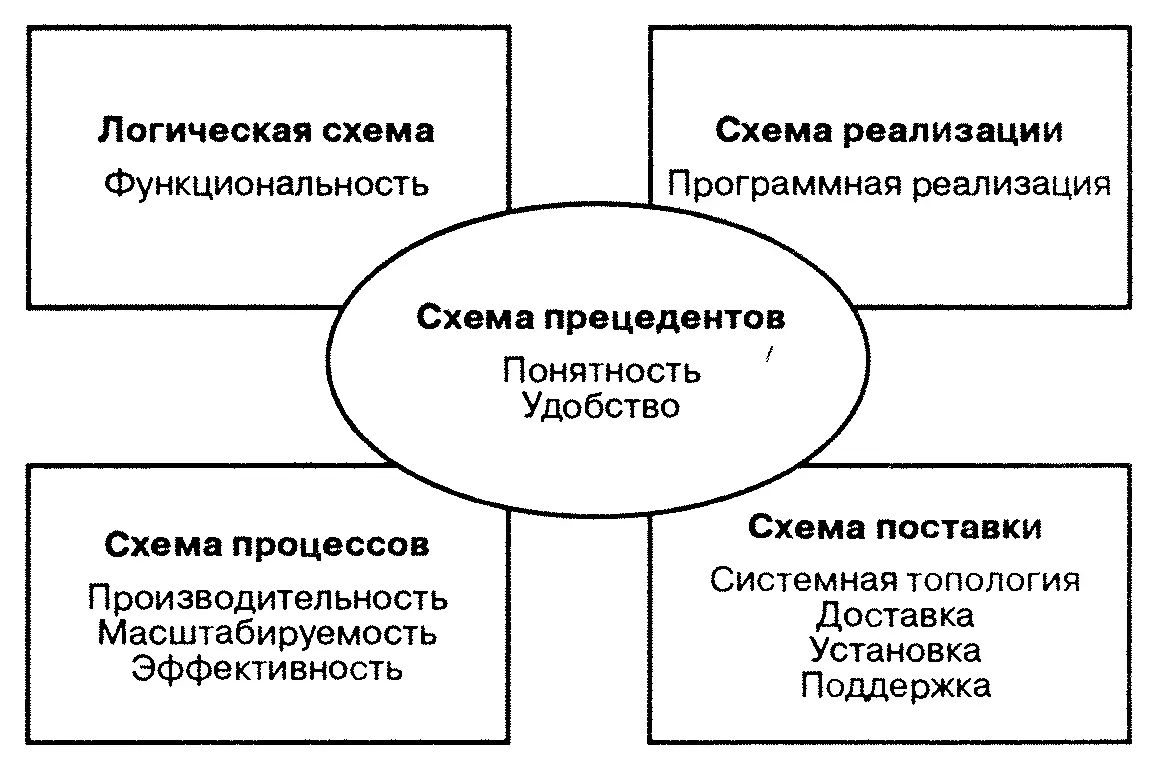

Рис. 11.1. Представление архитектуры 4 + 1

Логическое представление (logical view) архитектуры описывает функциональные требования к системе — то, что система должна обеспечивать для обслуживания пользователей. Логическая архитектура отображается на диаграмме классов, содержащей классы и отношения, которые представляют ключевые абстракции разрабатываемой системы.

Большинство нотаций языка UML содержится в самом логическом представлении архитектуры (классы, ассоциации, агрегации, обобщение, пакеты и др.). Оно вводится на фазе проработки при создании классов и пакетов, представляющих основные абстракции предметной области. Постепенно все больше классов и пакетов добавляется в модель для отражения решений, касающихся ключевых механизмов системы. Ключевой механизм — это решение относительно общих стандартов, правил и норм. Выбор ключевых механизмов системы часто называют тактическим проектированием (tactical design). «Плохое тактическое проектирование может уничтожить даже тщательно продуманную архитектуру, поэтому разработчики должны уменьшить этот риск, определив ключевые правила проекта» [11] Solutions. Redwood City, CA: Addison-Wesley, 1995. . К некоторым ключевым механизмам относятся: язык разработки, хранение данных, удобный пользовательский интерфейс, обработка ошибок, механизмы взаимодействия, распределение и миграция объектов, сетевые средства.

На сегодняшний день существует много шаблонов, которые могут использоваться для реализации ключевых решений системы. Я настоятельно рекомендую изучить шаблоны, прежде чем предпринимать самостоятельные шаги.

Кроме того, концепции связности (cohesion), замкнутости (closure) и повторного использования (reuse) повлияют на ваш выбор. Роберт Мартин (Robert Martin) рассмотрел некоторые вопросы выбора пакетов системы в своей книге «Разработка объектно-ориентированных приложений на С++ с использованием методов Буча». Подходы и нотация Буча вполне применимы к методологии Rational Unified Process и языку UML. Отсюда вывод: язык UML может использоваться для отражения стратегических решений в системе при внесении пакетов и классов в модель для представления, реализации и документального описания этих решений.

Ключевые механизмы для задачи регистрации учебных курсов

Поскольку многие разработчики владеют именно С++, а в дальнейшем систему планируется расширять для автоматизации других потребностей университета, то в качестве основного языка был выбран С++. Разработчики архитектуры выяснили, что для создания графического интерфейса пользователя (ГИП) потребуется определенный набор графических элементов управления, и в модель был добавлен пакет Элементы управления ГИП (GUI Controls). Стратегия хранения данных предполагает использование отдельного класса доступа к базе данных (теневого класса) для каждого информационного класса в системе. Существуют и другие стратегии, например с применением механизмов наследования. Но именно эта стратегия выбрана потому, что уже накоплен достаточный опыт в реализации такого метода хранения и он считается наименее рискованным. На текущем этапе в модель добавляется пакет для доступа к базе данных, содержащий необходимые теневые классы. Для обработки исключений решено использовать механизмы языка С++ catch и throw. Вместо обработчиков исключений в модель добавлен общий пакет Обработка ошибок (Error Handling). И наконец, в систему добавлен набор классов для реализации основных коммерческих операций Базовые средства (Foundation). Пакеты, представляющие ключевые решения для системы регистрации курсов, показаны на рис. 11.2.

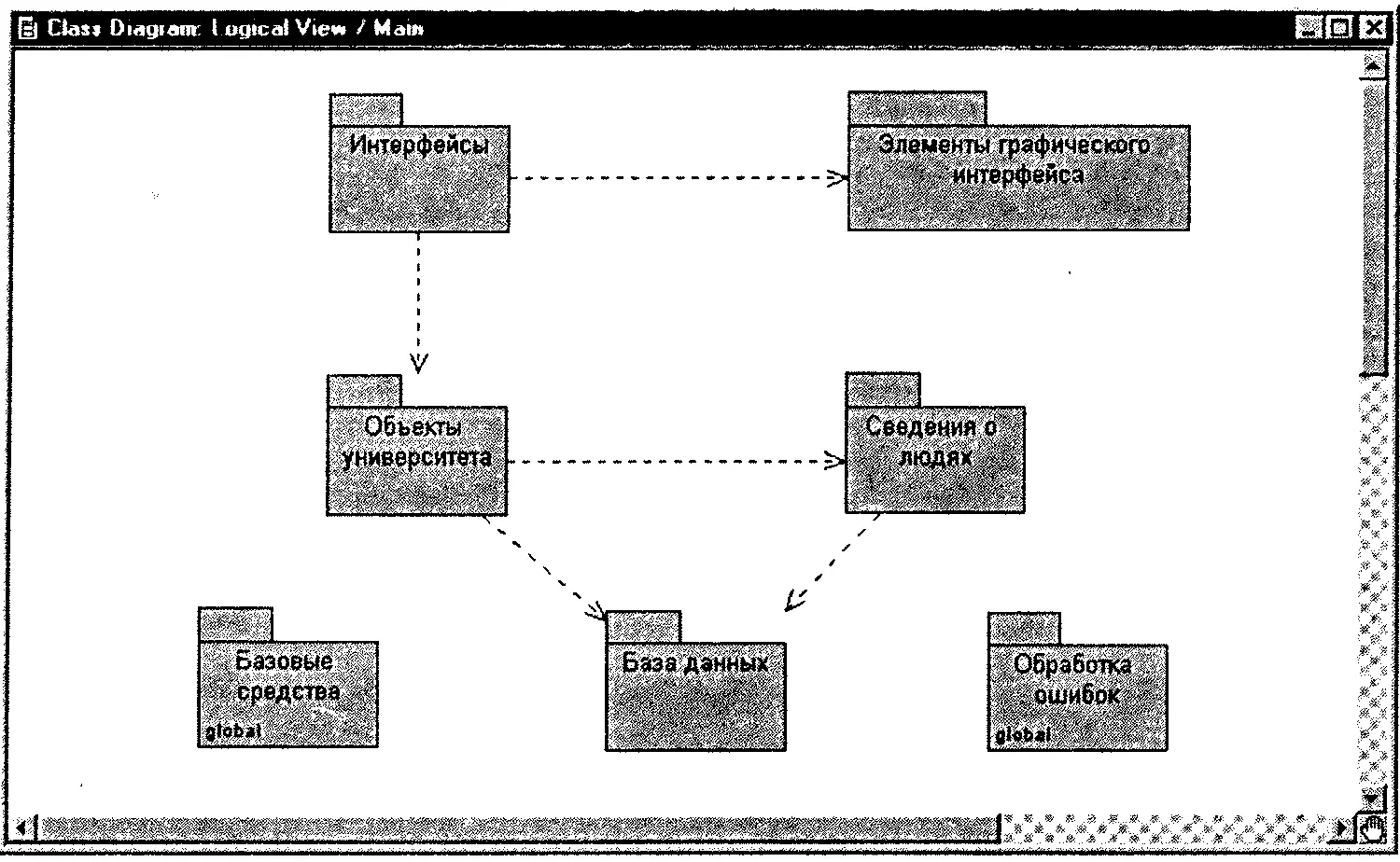

Рис. 11.2. Система регистрации учебных курсов

Так как Обработка ошибок и Базовые средства используются всеми остальными пакетами системы, они являются глобальными пакетами (global packages).

Выбор глобальных пакетов в программе Rational Rose состоит из следующих шагов:

1. Щелкните правой кнопкой мыши по пакету на диаграмме классов.

2. В появившемся контекстно-зависимом меню выберите команду Open Specification(Параметры), чтобы вызвать диалоговое окно настройки параметров пакета.

3. Выберите вкладку Detail(Детально).

4. Установите флажок Global(Глобальный).
