Терри Кватрани - Rational Rose 2000 и UML Визуальное моделирование

□ один объект учебный курс связан с одним объектом преподаватель, который играет роль учителя. Например: математика 101, раздел 1 (объект учебный курс) имеет отношение к профессору Смиту (объект преподаватель);

□ один объект преподаватель в роли учителя связан с объектами учебный курс в количестве от нуля до четырех. Например: профессор Смит (объект преподаватель) читает курсы математика 101, раздел 1; алгебра 200, раздел 2; дифференциальное исчисление 1, раздел 3 (объекты учебный курс). Так как мощность связи ограничена значениями от нуля до четырех, с объектом преподаватель может быть связано от нуля до четырех объектов учебный курс.

Несколько объектов, принадлежащих одному классу, могут взаимодействовать друг с другом. Такое взаимодействие показывается на диаграмме классов как возвратная (reflexive) ассоциация или агрегация. Для возвратных отношений обычно используется название роли, а не отношения.

Последовательность создания возвратного отношения в программе Rational Rose:

1. На панели инструментов щелкните по кнопке Association(Ассоциация) или Aggregation(Агрегация).

2. Щелкните по классу и проведите линии связи на свободное место диаграммы.

3. Отпустите кнопку мыши.

4. Щелкните по линии связи и перетащите ее обратно на тот же класс.

5. Введите название роли и мощность для каждого конца возвратной ассоциации или агрегации.

Возвратное отношение на рис. 6.8 можно интерпретировать следующим образом:

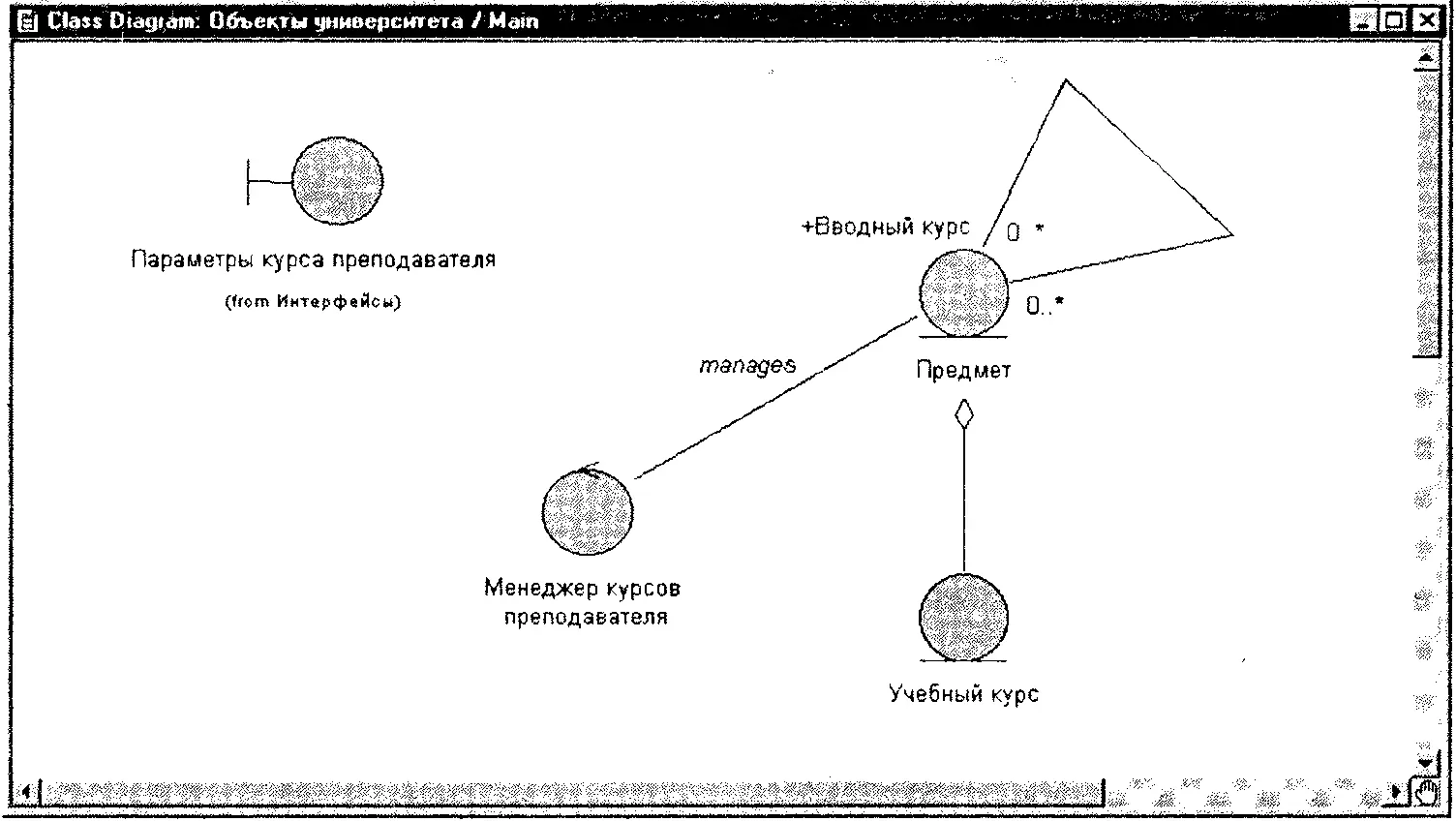

Рис. 6.8. Возвратное отношение

□ один объект предмет, выступающий в качестве вводного курса (prerequisite), связан с нулем или более объектами предмет;

□ один объект предмет связан с нулем или более объектами предмет, выполняющими функцию вводных курсов.

Чтобы определить наличие отношений между двумя классами, изучают сценарии. Передача сообщений между объектами указывает на то, что последние взаимодействуют друг с другом. Ассоциации и агрегации обеспечивают путь для взаимодействия.

Отношения могут быть также выявлены на основе сигнатуры операций (см. главу 7).

Отношения в системе регистрации учебных курсов

Взаимодействующие объекты и типы отношений, определенные для сценария добавить учебный курс, перечислены в табл. 6.1.

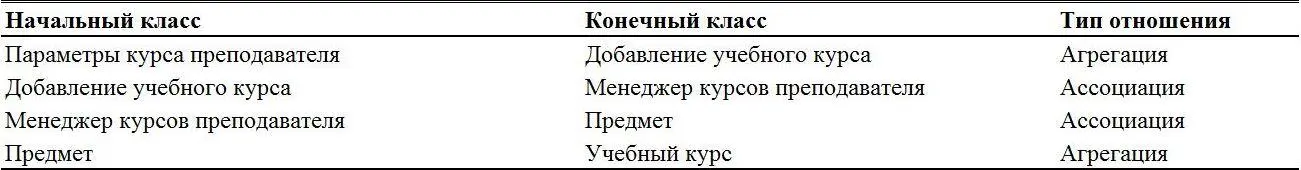

Таблица 6.1. Отношения между классами

Диаграмма классов с указанными отношениями изображена на рис. 6.9.

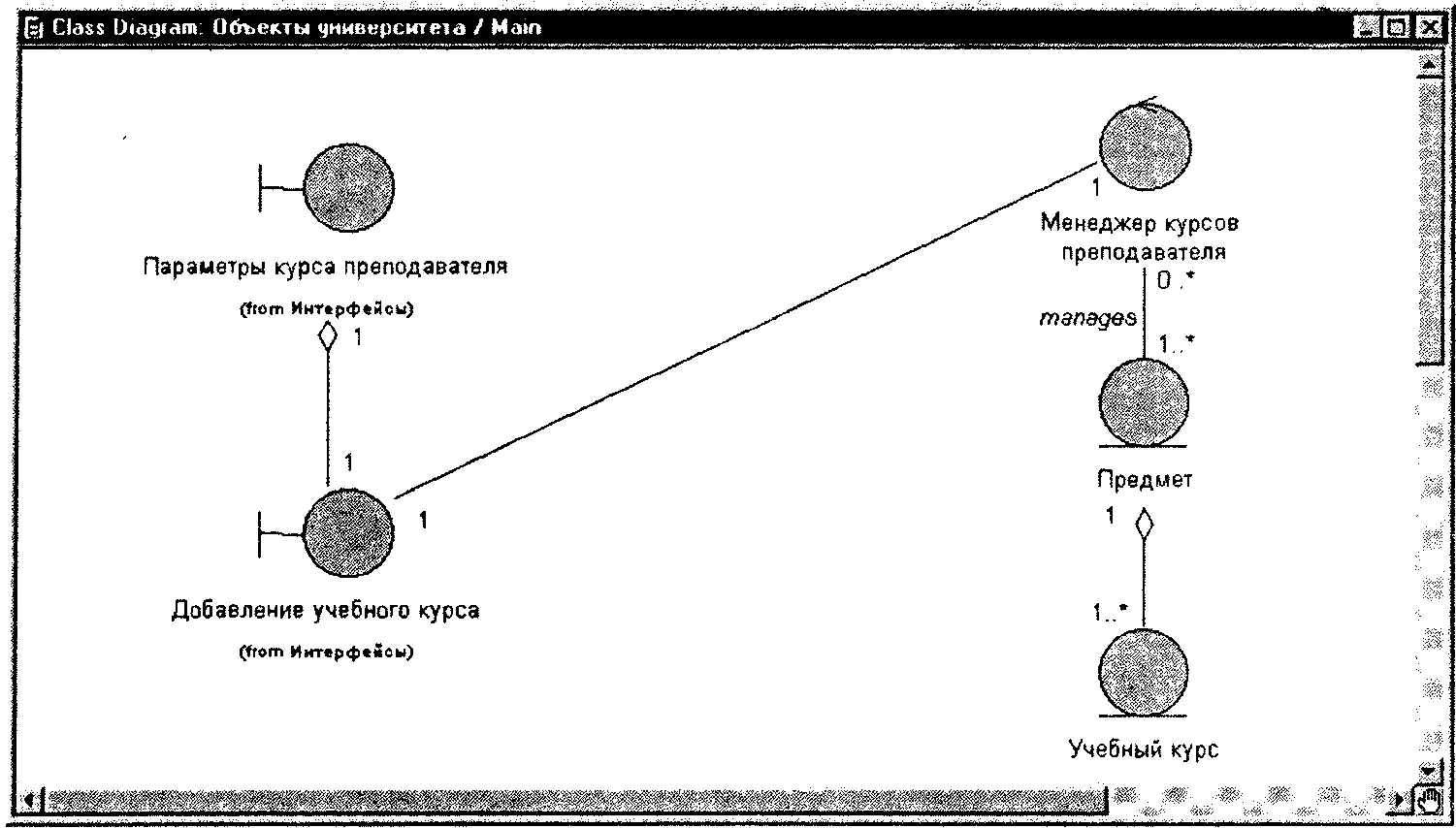

Рис. 6.9. Отношения в сценарии добавить учебный курс

Отношения между пакетами также включают в модель. Такой тип связи является отношением зависимости и изображается в виде пунктирной стрелки, направленной к зависимому пакету (см. рис. 6.10). Если пакет А зависит от пакета В, значит, один или несколько классов в пакете А инициируют связь с одним или более общедоступными классами в пакете В. Пакет А в этом случае называется пакетом-клиентом (client package), а пакет В — пакетом-поставщиком (supplier package).

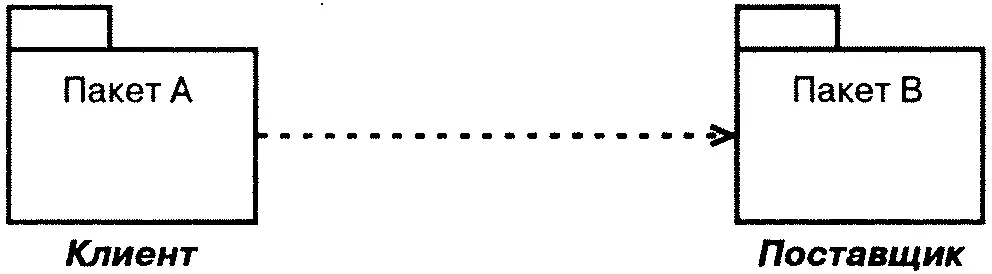

Рис. 6.10. Отношения между пакетами

Отношения между пакетами также выявляются путем изучения сценариев и отношений между классами системы. Так как это итеративный процесс, отношения могут измениться в ходе анализа и проектирования.

Отношения между пакетами в системе регистрации учебных курсов

В сценарии добавить учебный курс класс добавление учебного курса отправляет сообщение классу менеджер курсов преподавателя. Это указывает на наличие связи между пакетами Интерфейсы и Объекты университета. На данном этапе мы не можем выделить какие-либо отношения с пакетом Сведения о людях.

Для создания отношений между пакетами в программе Rational Rose:

1. Щелкните по кнопке Dependency Relationship (Отношение зависимости) на панели инструментов.

2. Щелкните по пакету-клиенту и перетащите линию связи к пакету-поставщику.

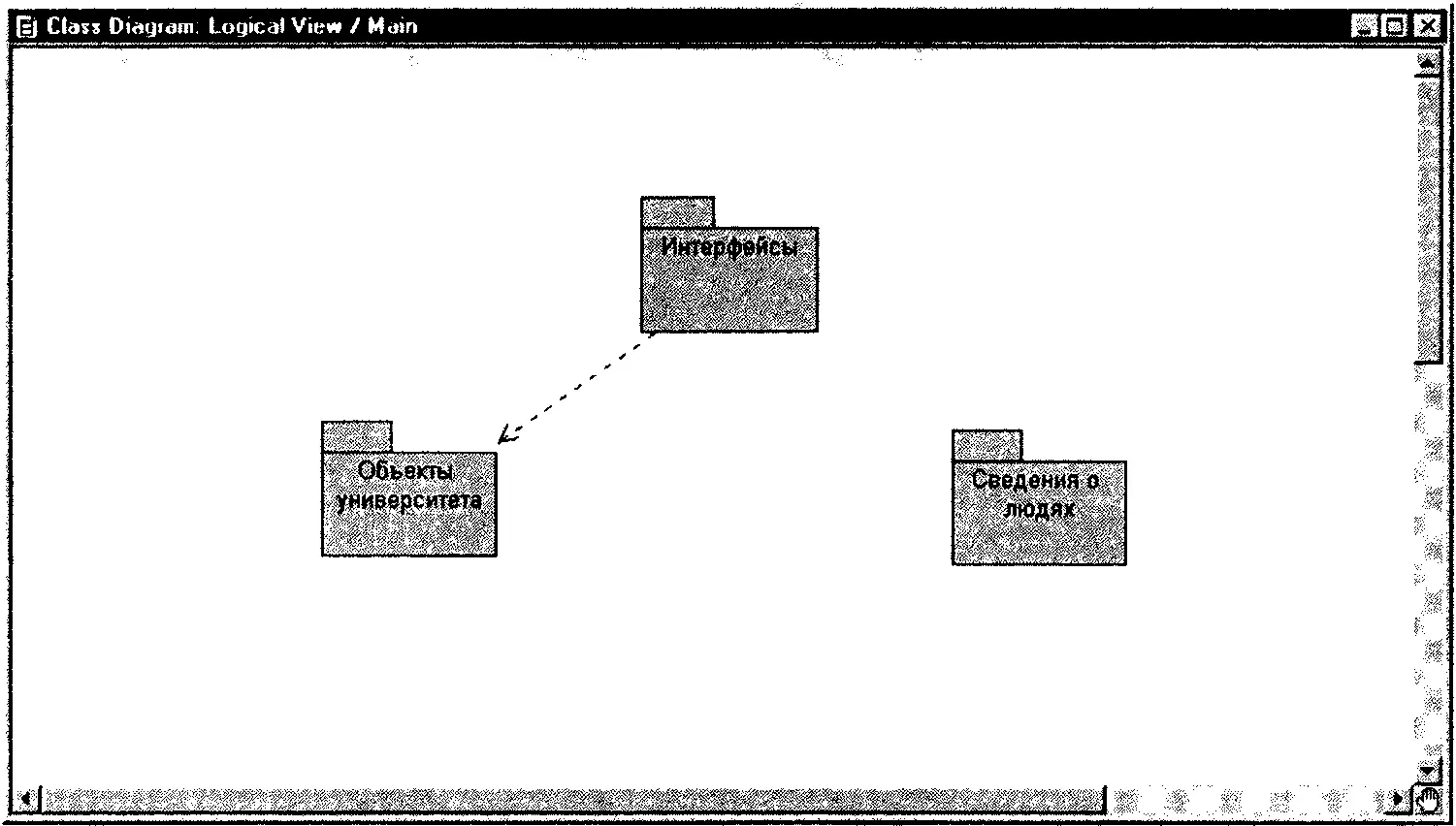

Отношения между пакетами в системе регистрации учебных курсов показаны на рис. 6.11.
