Людвиг Ерлыкин - И жестянщик, и медник. Что собрали-сохраним (Сделай сам №1∙1993)

Необходимо отметить, что такое крепление водосточных желобов позволяет снимать их в начале зимы. Это необходимо, так как снег, сползая с крыши, может сильно повредить желоба.

Водосточные трубы жестянщики делают из оцинкованного железа. Определяют диаметр труб и заготавливают полосы требуемой ширины (с припуском на фальц). Сначала заваливают фальц с обеих сторон по разметке. Гнут трубу на подходящей трубчатой оправке, используя упоры на верстаке (см. рис. 23, в ). Соединяют края одинарным замком с подсечкой.

Водоприемник трубы сделать несколько труднее. Соединяют одинарным замком с подсечкой цилиндр водоприемника (рис. 24, а ). Затем отбивают фальц для соединения цилиндра водоприемника с конусной частью.

Используя одинарный замок с подсечкой, по разметке изготавливают конусную часть. Размечают и отбивают фальц с обеих сторон конусной части водоприемника (рис. 24, б ). Заваливают и забивают оба замка (рис. 24, в ). Получают одинарные угловые стоячие замки.

На рис. 24, г показана последовательность соединения колена трубы.

Рис. 24

Исторически медницкие работы появились на много веков раньше жестяницких. Но здесь мы рассматриваем их не по времени появления, а по сложности. Жестяницкие работы вышли из медницких, отделились от них в самостоятельный вид работ. Но сходства между ними все же осталось достаточно много. Поэтому ряд операций, рассмотренных нами выше, полностью относится и к медницким работам, излагать их заново мы не будем. Расскажем только о специфических медницких работах.

Основным металлом, от которого произошло название профессии, является медь. Среди прочих марок медники выделяют следующие: М00, M1, М2 и М3. Кроме меди, в дело идут некоторые марки латуни. Наиболее предпочтительны здесь Л90 (томпак), Л89 и Л80 (полутомпаки).

Используют обычно листовой металл толщиной 0,8–1,2 мм. Отожженный, он легко гнется пальцами. Отжиг меди производят так. Разогревают лист (заготовку) до темно-красного каления (500–650 °C) и мгновенно охлаждают в воде. Можно охлаждать и на открытом воздухе, но пластичность металла будет несколько хуже.

Латунь отжигают при температуре 600–700 °C (цвет каления — красный). Охлаждают латунь на открытом воздухе.

Медники, кроме жестяницкого инструмента, применяют специфический инструмент для операций посадки и выколотки листового металла при изготовлении выпуклых деталей или изделий.

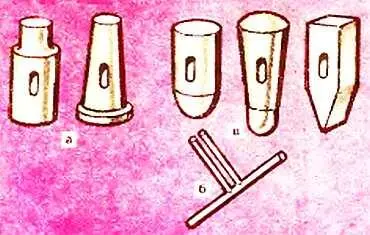

Молотки-гладильники медников по форме отличаются от обычных (рис. 25, а ). — Этими молотками выравнивают складки по краю металла при получении сферических деталей. Складки по краю листового металла создают заранее круглогубцами или специальными гофрилками (рис. 25, б ).

Выпуклые и фасонные детали медники выколачивают с помощью различных по форме деревянных молотков (рис. 25, в ) Существует целый ряд различных по форме оправок, матриц, стоек и т. п.

Рис. 25

Рассмотрим, как выколачивают на стойке сферическую заготовку. Процесс начинают с изгибания края заготовки на стойке (рис. 26, а ). Заготовку перед выколоткой обязательно отжигают. Загнутую заготовку гофрируют (рис. 26, б ). Подготовленную таким образом заготовку подвергают обработке, называемой посадкой гофров (рис. 26, в ). Посадка гофров имеет свои тонкости. Во-первых, гофр стараются сделать широким и не очень высоким. Стойка, на которой делают посадку, ровно как и бойки молотков, не должна иметь царапин и вмятин, а сами молотки берут диаметром 60–80 мм.

Рис. 26

Далее. Посадку гофра начинают с его вершины, ударяют то по одной его стороне, то по другой и передвигаются постепенно к широкой его части, то есть к краю заготовки. Как только будет посажена 1/3 длины гофра, переходят к посадке следующего. После посадки всех гофров на 1/3 — не более! — осуществляют посадку каждого гофра на следующую треть, и так далее, до полной посадки гофров.

После посадки гофров проводят выколотку середины заготовки (рис. 26, г ). Выколотку ведут деревянными молотками, имеющими сферический боек, на плоской плите или наковальне. Удары по заготовке наносят часто, но не особенно сильно. Бьют вначале в середину заготовки, затем удары распределяют по расходящейся к краям спирали.
