Р. Яковлев - Универсальный фундамент Технология ТИСЭ

Пример

— цемент —320;

— песок —800;

— щебень —1200;

— вода —160;

Всего — 2480 кг.

Вариантов состава бетона может быть достаточно много. В большой степени на этом сказывается назначенная марка бетона, фракционный состав мелких и крупных заполнителей, а также марка используемого цемента. В зависимости от содержания компонентов обычные бетоны подразделяются на жесткие, пластичные и литые. Примерные составы бетонов (в объемных частях) приведены в таблице 17.

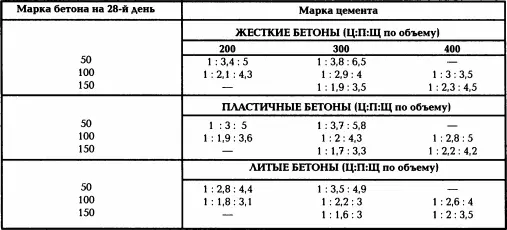

Таблица 17 . Состав бетона на тяжелых заполнителях

Подбор состава бетонной смеси сводится к тому, чтобы расход цемента был минимальным. Это достигается в том случае, если объем крупного заполнителя в бетоне максимально возможный (обычно 0,75…0,85 от объема бетона), а мелкий заполнитель занимает пустоты между зернами крупного (рис. 90, а).

Достаточно плотный и легко трамбуемый бетон получают, если количество гравия (щебня) не превышает количество песка более чем в два раза. Что касается фракций песка для бетона с наименьшей пористостью, то там применяют песок, у которого на долю зерен диаметром 0,25 мм приходится 25% от общей массы, диаметром 1 мм — 25% и до 3 мм — 50%.

При отсутствии крупных фракций прочность бетона существенно не снижается, но расход цемента увеличивается (рис. 90, б).

Технологические добавки

Добавки в количестве от 0,1 до 2,5% от массы цемента применяются для снижения его расхода и улучшения технологических свойств смеси и бетона: изменения сроков схватывания и созревания, повышения прочности и морозостойкости, водо- и газонепроницаемости, усиления защитных свойств бетона по отношению к арматуре.

Суперпластификаторы

Наибольшее распространение в качестве добавки получили суперпластификаторы, назначение которых — разжижение бетонной смеси до высокоподвижной литой консистенции. Они приготавливаются на основе меламино- и нафталино–формальдегидных смол. Суть их применения — снижение межмолекулярных сил сцепления в смеси. Введение суперпластификатора в количестве 0,3…0,6% обеспечивает снижение расхода воды, повышает физико–механические свойства бетона, дает возможность снизить расход цемента на 10… 15%.

Отличительной особенностью суперпластификаторов является их кратковременность. Через 1…1,5 часа после их введения подвижность смесей резко снижается.

Ускорители твердения

Для ускорения твердения бетона в качестве добавок применяют сульфат натрия (СН), нитрит натрия (НН), хлорид кальция (ХК), нитрит кальция (НК).

Ингибиторы

Для защиты арматуры от коррозии в бетонную смесь добавляют ингибиторы нитрит–натрия (НН), нитрит–нитрат кальция (НН1К) и нитрит–нитрат сульфат натрия (НН1СН).

Противоморозные добавки

При температуре + 5 °С бетонные смеси резко снижают скорость набора прочности. При температуре ниже 0 °С химически несвязанная вода превращается в лед и увеличивается в объеме на 9%. В результате в бетоне возникают напряжения, разрушающие его структуру.

При оттаивании процесс гидратации цемента возобновляется, но из‑за разрушенной структуры бетон не может набрать проектной прочности.

Экспериментами установлено, что если бетон до замерзания наберет 30 — 50% от проектной прочности, то дальнейшее воздействие низких температур не влияет на его физико–механические характеристики.

При внесении химических добавок процесс твердения бетона будет протекать и при температурах ниже 0 °С, но несколько замедленно. Скорость набора прочности бетоном зависит от температуры и химического состава противоморозных добавок.

Если противоморозные добавки действуют до температуры — 15 °С, то скорость набора прочности бетоном можно оценить по табл. 18.

Таблица 18. Скорость набора прочности бетона с противоморозными добавками, % оt R

Добавки вводят в виде водных растворов в процессе приготовления бетонных смесей в количестве 2…10% от массы цемента.

В качестве противоморозной добавки можно использовать:

— обычную пищевую соль, ее 5% водный раствор (на 40 л воды — 1 кг соли) замерзает при — 5 °С;
