Р. Яковлев - Универсальный фундамент Технология ТИСЭ

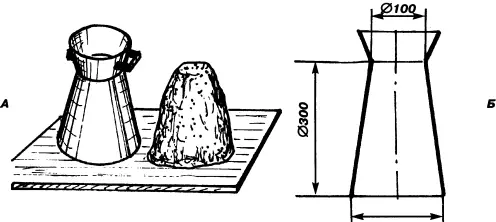

Рис. 94. Определение подвижности смеси (размеры в мм): А — эталонный конус с образцом смеси; Б — геометрические размеры эталлонного конуса

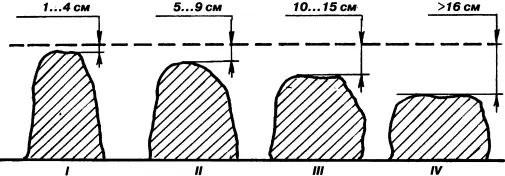

Рис. 95. Подвижность смеси: I — малоподвижная (жесткая); II— подвижная; III — пластичная; IV — литая

Жесткость— характеристика удобоукладываемости бетонных смесей с малой подвижностью, у которых не наблюдается осадка конуса. Её определяют по времени вибрации (в секундах), необходимому для выравнивания и уплотнения предварительно отформованного конуса из бетонной смеси. Устройство для определения жесткости включает вибростол, металлическую цилиндрическую ёмкость и металлический диск с шестью отверстиями, закрепленный на штативе (рис. 96).

Для определения жесткости бетонной смеси конус заполняют смесью и уплотняют его штыкованием. Затем форму–конус снимают и опускают металлический диск на поверхность бетонной смеси. После этого включают вибратор (рис. 90, б).Время в секундах, в течение которых смесь распределится в цилиндре равномерно и хотя бы через два отверстия диска начнет выделяться цементное тесто, принимают за показатель жесткости бетонной смеси (Ж).

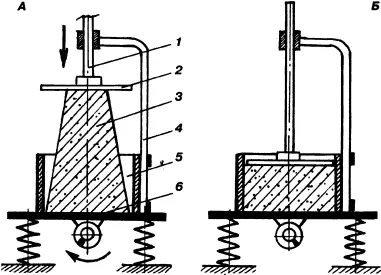

Рис. 96. Определение жесткости смеси: А — образец перед началом испытаний; Б — образец в конце испытаний; 1 — штанга; 2 —диск с отверстиями; 3 —образец смеси; 4 —штатив; 5 —цилиндрическая форма; 6 —вибростол

Производство бетонных работ требует определенной подвижности или жесткости, при которых качество бетонирования будет наилучшим (табл.15).

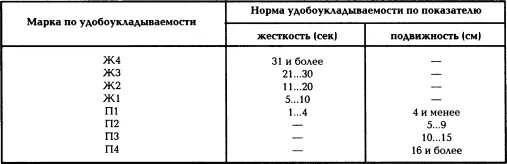

Таблица 15. Классификация бетонных смесей по удобоукладываемости

В зависимости от назначения, вида монолитных конструкций и степени их армирования рекомендуются следующие показатели жесткости и подвижности бетонной смеси (табл. 16).

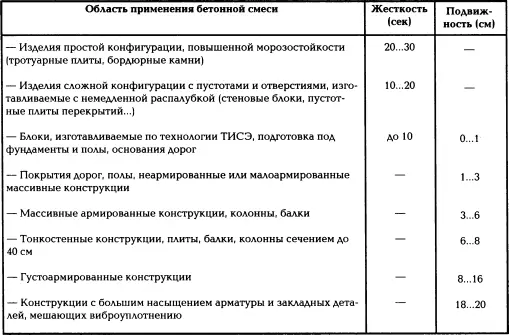

Таблица 16. Область применения бетонной смеси в зависимости от подвижности и жесткости

Связанность— способность бетонной смеси сохранять однородную структуру, т. е. не расслаиваться в процессе транспортирования, укладки и уплотнения. При нормальной подвижности распределение фракций заполнителя в объеме смеси достаточно равномерное (рис. 97, а). При повышенной влажности и наличии в смеси тяжелых фракций вода, как наиболее легкий компонент смеси, отжимается вверх; а крупный заполнитель (гравий, щебень), плотность которого обычно больше растворной части смеси (цемент, песок и вода), опускается вниз (рис. 97, б).

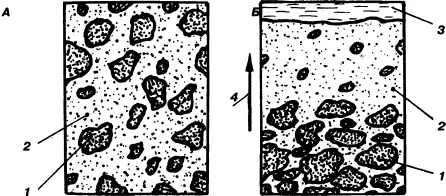

Рис. 97. Схема расслоения бетонной смеси: А — свежеприготовленная смесь; Б — расслоившаяся смесь; 1 — крупный заполнитель; 2 — цементно–песчаный раствор; 3 — вода; 4 — направление движения воды

Застройщик, собирающийся отливать бетонную опору при высоком уровне грунтовых вод, должен учитывать возможность расслоения тяжелой бетонной смеси от повышенной влажности. Если воду из скважины сложно удалить, то в бетонную смесь не следует вводить тяжелые фракции размером больше 2…3 см; лучше применить пескобетонную смесь, без щебня.

При создании легких бетонов на керамзите или шлаке следует учитывать возможность всплытия легких фракций, если в смеси будет избыток воды. Такое расслоение может произойти как при бетонировании, так и в процессе приготовления бетонной смеси в бетоносмесителе.

Избыточная влажность делает бетон неоднородным, снижая его прочностные показатели и морозостойкость. Связанность бетонной смеси обеспечивается правильным подбором её составляющих.

Процесс приготовления пенополистиролбетона сложно было бы осуществить без использования адгезива, который "приклеивает" цемент к шарикам пенополистирола, утяжеляет их, вовлекая в процесс перемешивания и песчаную составляющую смеси.
