Р. Яковлев - Универсальный фундамент Технология ТИСЭ

Прочность — свойство бетона сопротивляться разрушению от действия внешних нагрузок. Она определяется прочностью цементного камня и его сцепления с заполнителем. Как у всех каменных материалов, прочность бетона на сжатие значительно выше, чем на растяжение или изгиб (в 10…20 раз).

Бетон на портландцементе набирает прочность постепенно. При нормальной температуре и постоянном сохранении влажности рост прочности бетона продолжается длительное время, но скорость ее набора со временем затухает (рис. 88).

Прочность бетона принято оценивать по результатам испытаний его образцов через 28 суток твердения в нормальных условиях (температура 20 °С, влажность 95%). По итогам этих опытов бетону присваивают марку. Так, если бетон выдержал нагрузку 350 кг/см 2, то его марка — М350.

Отличительная особенность бетона — неоднородность его свойств. Это объясняется изменчивостью качества сырья, разными режимами приготовления смеси и её транспортировки, разнообразием условий твердения как по температуре, так и по влажности. Квалификация работников, организация контроля над строительством косвенным образом также сказываются на прочности бетона.

В практике выполнения бетонных работ вводится и такое понятие, как класс бетона — показатель, который учитывает возможные отклонения реальных свойств бетона от тех, которые оценены по результатам испытания образцов. Принимается, что реальные свойства бетона составляют 80…90% от свойств испытанных образцов. Например, класс бетона ВЗО соответствует бетону М400, а В40 — М550.

Прочность бетона зависит от марки цемента и соотношения воды и цемента (водоцементное соотношение В/Ц). Чем выше марка цемента, тем при прочих равных условиях прочнее будет цементный камень.

Влияние на прочность водоцементного соотношения объясняется следующим. Цемент при твердении химически связывает 20…25% воды от собственной массы, а чтобы обеспечить необходимую подвижность бетонной смеси, приходится брать 40…80% воды от массы цемента (рис. 98). После набора прочности в массиве бетона остаются мелкие поры, не оказывающие ощутимого влияния на свойства бетона.

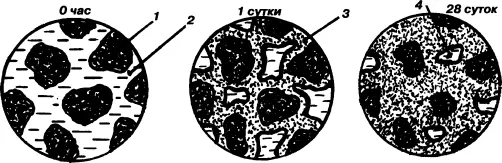

Рис. 98. Схема взаимодействия зерен цемента с водой при нормальном количестве воды: 1 — зерно цемента; 2 — вода; 3 — гидратные новообразования; 4 — поры

Естественно, чем больше будет свободной воды, тем больше останется пор в цементном камне, уменьшится его прочность (рис. 99). Морозостойкость также будет снижена, ибо вода, попавшая в поры, при замерзании своим расширением начнет разрушать структуру цементного камня изнутри.

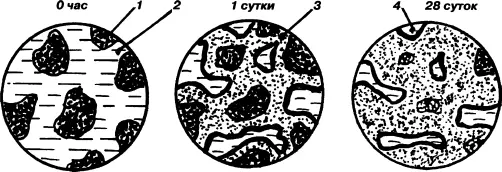

Рис. 99. Схема взаимодействия зерен цемента с водой при избыточном количестве воды: 1 — зерно цемента; 2 — вода; 3 — гидратные новообразования; 4 — поры

На основании опыта была установлена зависимость прочности бетона в возрасте 28 суток от цементно–водного отношения и марки цемента.

R 28= 0,6 RЦ (Ц/В — 0,5) — для бетона с В/Ц=0,4…0,7;

R 28= 0,4 RЦ (Ц/В + 0,5) — для бетона с В/Ц ≤ 0,4;

где RЦ, — марка цемента; Ц/В — цементно–водное отношение (по массе);

Обращаем внимание, что в формуле используется именно цементно–водное соотношение, обратное водоцементному.

Но вообще в строительной практике чаще используется термин водоцементное отношение (В/Ц), так как он сразу характеризует подвижность бетонной смеси — определение, более понятное для восприятия.

Графически зависимость прочности бетона от водоцементного отношения показана на рис. 100.

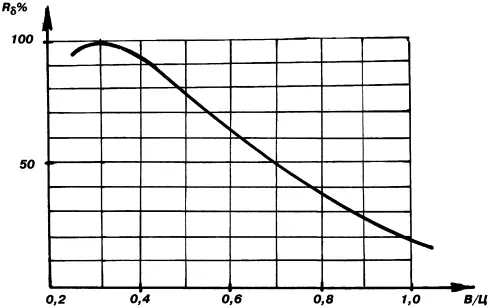

Рис. 100. Зависимость прочности бетона от В/Ц

Как уже отмечалось, скорость набора прочности цементным камнем сильно зависит от температуры. Влияние температуры окружающей среды на интенсивность набора прочности бетона показано на рис. 89.

Усадка бетона

При твердении на воздухе происходит усадка бетона — сокращение линейных размеров до 0,3…0,5 мм на 1 метр длины. Большие усадочные трещины — одна из причин образования трещин в бетоне. Особенно значительная усадка — до 70% — происходит в начальный период твердения, т. е. в первые сутки. Причина — усадка твердеющего цементного теста. Наполнители бетона (песок и щебень) препятствуют появлению трещин, разбивая сплошную структуру цементного камня.
