Р. Яковлев - Универсальный фундамент Технология ТИСЭ

— раствор 6% пищевой соли и 9% хлорида кальция (ХК) (на 100 литров воды — 2,5 кг соли и 4 кг хлорида кальция) замерзает при — 15 °С.

В качестве противоморозных добавок применяют и другие соли: нитрит натрия (НН), нитрат кальция (НК), нитрит–нитрат кальция (ННК), поташ (П) и их соединения. Соли вводят в бетонную смесь только в виде водных растворов.

В настоящее время на рынке строительных материалов появилось достаточно много эффективных отечественных противоморозных добавок в жидком и в сухом виде, способ применения которых указывается в прилагаемых к ним описаниях.

Добавки вводят в виде водных растворов в процессе приготовления бетонной смеси.

Некоторые добавки, например, хлористые соли, ухудшают качество поверхности вследствие образования высолов — белесых трудно выводимых пятен. Поэтому их применение ограничено (фундамент, балки…). Кирпичная кладка, выполненная с применением подобных противоморозных добавок, хорошо заметна издалека.

Если в какой‑либо местности вместо песка или щебня используются иные материалы, сходные по своему применению в качестве заполнителя, то в этих случаях неплохо сделать образцы будущей смеси.

Для этой цели можно изготовить небольшие емкости, обрезав верхушки пластиковых бутылок (рис. 101). Образцов желательно сделать несколько, с разными составами. Их следует пронумеровать (нацарапать на свежем растворе) и сделать запись о составе каждого образца в тетради, которую застройщик должен обязательно иметь.

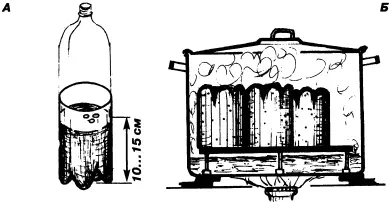

Рис. 101. Изготовление образцов бетонной смеси: А — заполнение емкости смесью; Б — образцы в пропарочной камере

Для ускорения созревания бетона на следующий день образцы можно освободить от емкости и поместить в пропарочную камеру. Для этой цели подойдет большая кастрюля с крышкой. На дно кастрюли наливается вода, образцы устанавливаются на невысокой подставке. На обычной плите кастрюлю с образцами разогревают до кипения воды и поддерживают это состояние в течение 8 часов, иногда подливая воду.

После такой пропарки образцы наберут прочность, соответствующую выдержке образцов в естественных условиях в течение 28 суток. Вынимайте образцы, разбивайте их молотком, оценивая их прочность. Более объективно это выполняется с применением эталонного молотка Кашкарова, оснащенного на конце подпружиненным шариком. Прочность бетона, по которому ударяют этим инструментом, оценивается диаметром следа от шарика.

Как уже пояснялось, тяжелые заполнители бетона вводят для экономии цемента. Бетонная смесь, в которой наполнителем служит только песок, для многих застройщиков может оказаться более приемлемой. Высокая стоимость щебня, усложнение дозирования смеси и повышенная вероятность её расслоения — не в пользу тяжелого бетона.

В последнее время и в индустриальном строительстве стал широко применяться пескобетон без тяжелых заполнителей. Чем это можно объяснить.

"… Известный уже более века песчаный бетон стал предметом систематических исследований с середины пятидесятых годов, что было связано, в первую очередь, с организацией производства железобетона в регионах, где отсутствуют месторождения крупного заполнителя…"

"…Песчаный бетон, как правило, обладает высокими физико–механическими характеристиками по сравнению с бетоном на крупном заполнителе…

"…Бортовые камни из песчаного бетона, находившиеся 25 лет в эксплуатации, не имели следов разрушения, в то время как бортовые камни из тяжелого крупнозернистого бетона, изготавливаемые по традиционной технологии, разрушились через 2-3 года от размораживания".

"Песок — единственный заполнитель в песчаном бетоне, наиболее дешевый и повсеместно распространенный строительный материал, стоимость которого в России в 2-3 раза ниже стоимости щебня ив 6 — 8 раз керамзитового гравия…"

Каков же состав пескобетона?

Самый классический — цемент и песок 1: 3.

"…Марку цемента определяют по прочности на изгиб и сжатие трех образцов, изготовленных из пескобетона с весовым соотношением цемент: песок — 1:3.

Для изготовления образцов отвешивают 500 г портландцемента и 1500 г стандартного песка (модуль крупности Мк=2,5…2,7). Смесь перемешивают и заливают 200 г воды (В/Ц=0,4), тщательно перемешивают до получения однородной массы, закладывают в разъемную металлическую форму, предназначенную для формования трех образцов размерами 40 х 160 мм, и трамбуют. После выдержки в течение 28 суток при нормальных условиях (высокая влажность и температура 20 °С) образцы испытывают на сжатие. Цементу, образцы которого разрушились, например, при давлении 400 кг/см 2 , присваивают, соответственно, марку 400…".
