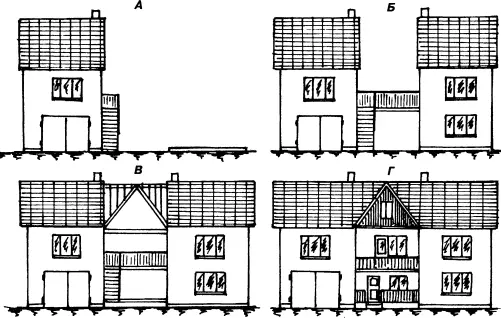

Рис. 20. Этапы возведения здания с уменьшенной изгибной жесткостью: А —возведение первой каменной секции; Б —возведение второй каменной секции; В — соединение каменных секций балками и стропилами; Г — дом построен

В этом разделе рассказывается именно о подготовке основания, а не о подготовке самой строительной площадки.

Подготовка основания — это та часть работы, которая относится к подготовке грунта быть основанием под будущим фундаментом.

Подготовка основания — первый этап строительных работ, который может включать комплекс мероприятий, зависящий от вида и состояния грунта.

Подготовка основания для индивидуальных застройщиков сводится, как правило, к осушению участка (если требуется). Все остальные мероприятия по улучшению свойств грунта–основания, приведенные ниже, используются в индустриальном строительстве с привлечением сложных и тяжелых механизированных средств, с расходом большого объема специальных химических составов. Именно поэтому информация о подготовке основания здесь будет дана в ознакомительном формате.

Если участок застройки затоплен, то делают дренаж (рис. 10).Вид дренажа определяют грунтовые условия, рельеф местности и располагаемые средства. Дренаж может быть естественным, когда вода уходит самотеком (рис. 21, а);и принудительный, когда вода откачивается насосом (рис. 21, б).

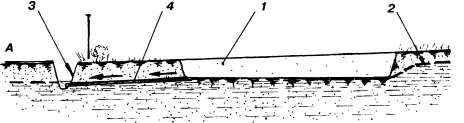

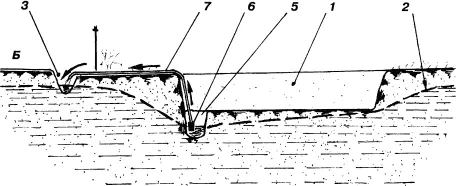

Рис. 21. Устройство дренажа строительной площадки: А —естественный; Б —принудительный; 1 — котлован (траншея); 2 — уровень грунтовых вод; 3 — придорожный кювет; 4 — дренажная труба; 5 — приямок; 6 — насос; 7 — водоотливная труба

Строительное водопонижение выполняется при возведении подземной части здания. В водонасыщенных скальных, обломочных или галечных грунтах применяют открытый водоотлив с применением центробежных насосов.

В мелкозернистых грунтах открытый водоотлив приводит к оплыванию откосов и траншей, к разрыхлению грунта в основаниях под фундамент. Здесь целесообразно применять глубинное водопонижение уровня грунтовых вод. В этих случаях воду отбирают из заранее пробуренных скважин с глубины 4…10 м, применяя центробежные или вакуумные насосы.

Для осушения пылеватых и глинистых песков, супесей, суглинков, лессовых суглинков применяют установки вакуумного водопонижения.

Открытое водопонижение не следует выполнять, если возникает восходящая суффозия, сопровождающаяся выносом с водой частичек грунта, которые отлагаются у выходов струек воды из грунта. Вымывание мелких минеральных частиц происходит с возрастающей интенсивностью и может привести к потере несущей способности грунта в самых непредсказуемых местах.

Сезонное изменение уровня грунтовых вод может сказаться на выборе времени возведения фундамента. В этой связи устройство фундамента часто планируют ближе к осени, когда уровень грунтовых вод спадает, когда верховодка не мешает проведению земляных работ.

Возведение столбчатого или столбчато–ленточного фундамента по технологии ТИСЭ не требует проведения осушительных мероприятий. Даже заполнение скважины бетоном можно выполнять без удаления из неё воды, с некоторыми технологическими приемами.

Один из наиболее распространенных методов улучшения работы слабонесущих грунтов является устройство грунтовых подушек. Оно сводится к замене слабого грунта непосредственно под подошвой фундамента на подушку из прочного грунта, песка, гравия, щебня, шлака, строительных отходов… (рис. 22).

Рис. 22. Устройство песчаной подушки, заменяющей слабый грунт: 1 — фундамент; 2 — обратная засыпка, 3 — песчаная подушка; 4 — слабонесущий грунт

Толщину подушки назначают исходя из того, что давление от неё на слабонесущий грунт не превысит его расчетного сопротивления. Как видно из рисунка, ширина нижней части подушки определится её толщиной и углом распределения давления ОС. Этот угол зависит от состава подушки и находится в пределах 30…45 0.
