Р. Яковлев - Универсальный фундамент Технология ТИСЭ

Если глубина заложения фундамента меньше чем 1.5 м. то расчетное сопротивление грунта (Rh) определяется по формуле:

Rh = 0,005R o (100 +h/3),где

h —глубина заложения фундамента в см.

Пример 1.

Глинистый грунт на глубине 0,5 м при Ro=4 кг/см 2 будет иметь расчетное сопротивление грунта Rh = 2,33 кг/см 2 .

Если глубина заложения фундамента больше чем 2 м . то расчетное сопротивление грунта (Rh)определяется по формуле:

Rh = R o + kg*(h — 200), где

h —глубина заложения фундамента в см,

g —вес столба грунта, расположенного выше глубины заложения фундамента (кг/см 2);

к —коэффициент грунта (для песка — 0,25; для супеси и суглинка — 0,20; для глины — 0,15).

Пример 2.

Глинистый грунт на глубине 3 м при Ro=4 кг/см 2 будет иметь расчетное сопротивление Rh = 10,3 кг/см 2 . Удельный вес глины — 1,4 кг/см 2 , а вес столба глины высотой 300 см — 0,42 кг/см 2 .

Максимальные величины расчетного сопротивления грунтов

Для того чтобы глубже понять работу оснований, полезно было бы узнать максимальные величины расчетного сопротивления грунтов, которые встречаются в реальной жизни. Такие экстремальные параметры грунта могут возникнуть только при максимальном его уплотнении, например, под нижним концом забивных свай.

Значения расчетного сопротивления сильно уплотненных грунтов Ro(пески гравелистые, крупные, средние, мелкие и пылеватые, пылевато–глинистые грунты) зависят от глубины погружения нижнего конца свай [3]:

— на глубине 3 м увеличение — в 10 раз;

— на глубине 20 м увеличение — в 15 раз;

— на глубине 35 м увеличение — в 20 раз.

Такое внушительное увеличение несущей способности грунта связано с уплотнение грунта не только непосредственно под сваей, но и вокруг неё (рис. 16, д).

Эти данные приведены не для того, чтобы их напрямую использовать при расчете фундамента, т. к. такое значительное увеличение расчетного сопротивления грунтов связано с их сильным уплотнением и значительными деформациями основания. Но вместе с тем, это дает застройщику определенную уверенность в том, что созданный им фундамент выдержит вес задуманного сооружения: грунт не подведет. Главное в этом — сделать грамотно все остальное: фундамент и стены.

Фундаменту возводимый по технологии ТИСЭ, дает возможность просесть дому на 8… 10 см. В реальной жизни просадка фундамента — не более 1 см. Если это учитывать, то величину расчетного сопротивления грунта можно несколько увеличить (предположительно в 1,5 раза) или использовать этот довод для создания определенного запаса по несущей способности основания.

Расчет фундамента по допустимым деформациям сооружения

Целью расчета фундамента по этой методике является оценка соответствия действующего и допустимого уровней деформаций сооружения от воздействия эксплуатационных нагрузок.

В гибких и жестких конструкциях неравномерность осадки вызывает деформации строений или ведет к изменению их положения (рис. 17),что может вызвать ухудшение условий эксплуатации здания или его оборудования. Кроме этого, при больших деформациях конструкция сооружения может испытывать закритические напряжения, ведущие к его разрушению.

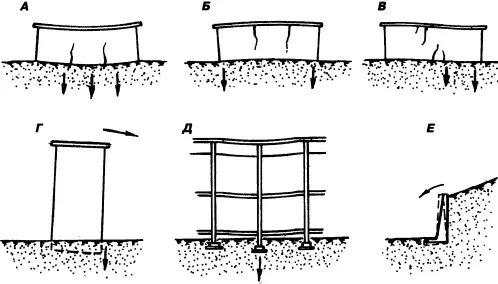

Рис. 17. Формы деформаций сооружений: А — прогиб; Б — выгиб; В — сдвиг; Г — крен; Д — перекос; Е — горизонтальное смещение

Правильно спроектированный фундамент предполагает осадки и деформации строения, но величина их не должна превышать строительные нормы, гарантирующие полноценную эксплуатацию здания.

Виды деформаций сооружений.

Прогиб и выгиб (рис. 17, а, б)зданий возникает из‑за неравномерной осадки основания. Наиболее опасная растянутая зона строений при прогибе находится у фундамента, при выгибе — у кровли.

Сдвиг (рис. 17, в)зданий возникает при увеличенной просадке основания с одной из сторон. Наиболее опасная зона строения — стена в средней зоне, где возникает большой сдвиг.

Крен (рис. 17,г) здания возникает при относительно большой его высоте (многоэтажный дом, башня, дымовая труба…), при высокой изгибной жесткости строения. Опасен дальнейший рост крена и последующее разрушение здания.
