Р. Яковлев - Универсальный фундамент Технология ТИСЭ

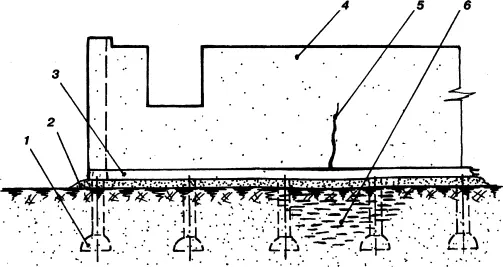

Рис. 19. Появление трещины при местном переувлажнении грунта: 1 — опора; 2 — песчаная подсыпка; 3 — ростверк; 4 — стена; 5 — трещина; 6 — переувлажненный грунт

Основная ошибка строителей заключалась в том, что песчаная подсыпка, играющая роль нижней части опалубки, из‑под ленты своевременно не была удалена. По сути стены возводили на ленточном незаглубленном фундаменте, которым являлся ростверк.

Перед тем, как возникла трещина, в этом месте стены был брошен шланг, из которого постоянно текла вода, используемая при возведении стен. От переизбытка влаги несущая способность верхних слоев грунта в этом месте снизилась. Тонкая лента проармированного ростверка просела, не треснув. Бетонный массив в нижней части стены, испытывающий растяжение, лопнул, отчего и появилась эта трещина.

Правильная последовательность удаления песчаной подсыпки из‑под ростверка всего дома и горизонтальное армирование стен позволили решить эту проблему. После нанесения шпаклевки эта трещина больше не проявлялась.

Причиной возникновения подобных трещин в стене часто становится разрушенная система ливнеотвода. Толстый слой снега на крыше и массивные сосульки становятся причиной поломки желобов и стояков системы. Если у хозяина руки не доходят до их восстановления, то после сильных дождей земля вокруг дома неравномерно увлажняется, как в предыдущем примере, что вызывает неравномерную осадку незаглубленного или мелкозаглубленного фундамента. В стенах возникают трещины, здание приходит в аварийное состояние, выйти из которого достаточно сложно.

В Шипкинском пер. 17–этажный дом на плитном фундаменте накренился на 0,5%. Причина — ненормативное расположение траншеи ливневой канализации относительно фундаментной плиты (на расстоянии менее 2 м, ниже подошвы плиты на 1 м) и некачественное её выполнение. Это привело к замачиванию грунтов основания и к их утечке в ливнеотводящую систему. Осадка одной стороны здания приблизилась к предельно допустимой величине 24 см.

Восстановление вертикальности здания свелось к сознательному ухудшению несущей способности грунта под той частью плиты, которая не просела. Процесс возвращения дома в вертикальное положение занял почти три месяца. Когда дом начал приближаться к вертикальному положению, началось закрепление грунтов основания под всей плитой инъекцией твердеющих растворов под высоким давлением. После восстановительных работ дом оказался ниже исходной проектной отметки на 30 см.

Мероприятия по устранению неравномерных осадок

Устранение неравномерности осадки фундамента сводится к определенным конструктивным проработкам и к проведению некоторых профилактических мероприятий:

— выбор площади подошвы фундамента, отвечающей величине предполагаемых нагружений;

— рациональная компоновка зданий и сооружений, обеспечивающая более равномерную передачу нагрузки от веса здания на основание;

— уменьшение чувствительности здания через увеличение его изгибной жесткости, если оно короткое, и через уменьшение изгибной жесткости здания, если оно длинное;

— горизонтальное армирование стен и устройство сейсмопоясов;

— устройство деформационных или осадочных швов между секциями сооружения;

— устройство компенсирующего фундамента (столбчато–ленточный фундамент по технологии ТИСЭ);

— придание сооружению или отдельным его частям строительного подъема, соответствующего величине прогнозируемой осадки;

— проработка систем отвода ливневых осадков, систем водоснабжения и канализации с профилактическими мероприятиями по их обслуживанию, не допускающими неравномерного увлажнения грунта и возникновения подземных потоков.

У застройщика с большой семьей, но с ограниченными финансовыми возможностями было желание построить двухэтажный дом 11 х8м с мансардой. Грунт был слабый и внушал определенные опасения: могли появиться трещины в стенах каменного дома. Было предложено разбить возведение дома на несколько этапов и ввести компенсационную вставку. Для этого дом разделили на три секции: две внешние — каменные, фундамент и стены которых возводились по ТИСЭ; и среднюю деревянную секцию, которая объединяла их в целый дом. У застройщика появилась возможность растянуть строительство, возвести и обживать сначала одну секцию (жилую, гараж…), а затем — и все остальные (рис. 20).Одновременно с этим деревянная секция дома могла скомпенсировать неравномерности в просадке грунта без каких‑либо разрушений.
