Перекос (рис. 17, д)возникает при неравномерных осадках, приходящихся на небольшой участок длинного сооружения.

Горизонтальное смещение (рис. 17, е)возникает в фундаментах, в стенах подвалов или в подпорных стенках, загруженных горизонтальными усилиями.

Допускаемая величина осадки и крена сооружений

Допускаемая величина осадки, неравномерности в осадке и крена зависят от типа здания, его силовой схемы и используемых материалов.

Величина допустимых деформаций приведена в таблице 9.

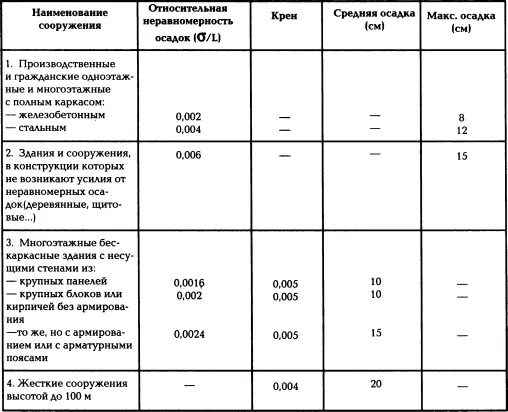

Таблица 9. Предельные деформации оснований

Относительная неравномерность осадки (σ/L) —максимальное отношение разности в осадке двух участков фундамента к расстоянию между этими участками. По–другому: относительный прогиб (выгиб) характеризуется отношением стрелы прогиба к длине изгибаемого участка.

Из таблицы видно, что допустимые неравномерности в осадке дома тем больше, чем менее жесткий дом. Каркасные или деревянные дома допускают относительно большую неравномерность в осадке фундамента. Каменные, более жесткие дома, — нет.

Пример

Кирпичный двухэтажный дом просел в середине на 1 см (рис. 17, а).Расстояние по длине фундамента между точками замера —600 см (длина дома —12 м). Относительная неравномерность осадки —1/600=0,0017. Допустимая неравномерность осадки для такого дома —0,002. Поэтому осадка в 1 см для такого дома допускается.

Причины неравномерных осадок:

— неоднородность основания, сложенного из пластов различной толщины или плотности;

— переувлажнение какой‑либо части основания или сложение части основания из насыпного грунта;

— неравномерное давление на основание, вызванное несоответствием площади подошвы с действующей вертикальной нагрузкой (давление на фундамент в средней части здания больше, чем под внешними стенами, т. к. на внутреннюю стену опираются перекрытия с двух сторон);

— неодновременное возведение отдельных частей здания;

— механическая суффозия — перемещение водяными потоками частиц грунта — ведет к увеличению пористости и к уменьшению прочности грунта;

— наличие в толще грунта материалов, подверженных гниению (корни деревьев, отходы древесины…);

— воздействие механизмов — удаление лишнего грунта при рытье котлованов и траншей под фундамент — наиболее распространенная ошибка строителей, т. к. уложенная выравнивающая подсыпка под фундаментом не обладает прочностью нетронутого грунта;

— уплотнение грунта в процессе эксплуатации сооружения, связанное со значительным увеличением веса (складские помещения, элеваторы….);

— изменение уровня подземных вод (грунтовых или производственных);

— подземные выработки (рытье туннелей метро, канализационных коллекторов и др.);

— разрушение подземных магистралей систем водоснабжения, отопления, канализации и отвода дождевой воды часто приводит к вымыванию большого объема грунта из‑под строений.

Прорывы трубы систем водоснабжения, центрального отопления или канализации, разрушенная отмостка вокруг зданий, под которую затекают ливневые осадки, могут привести строения в аварийное состояние и даже к разрушению. Происходит это не только из‑за снижения несущей способности влажного грунта. Иногда возникает ситуация, когда под землей стихийно возникают большие и малые водяные потоки, уносящие грунт в магистральные ливнеотводящие коллекторы или в водоносные слои грунта. Подобные потоки при благоприятных условиях могут образовывать ручейки, способные создать в толще грунта полости достаточно внушительных размеров, способные поглотить не один грузовик или разрушить целое здание (рис. 18).

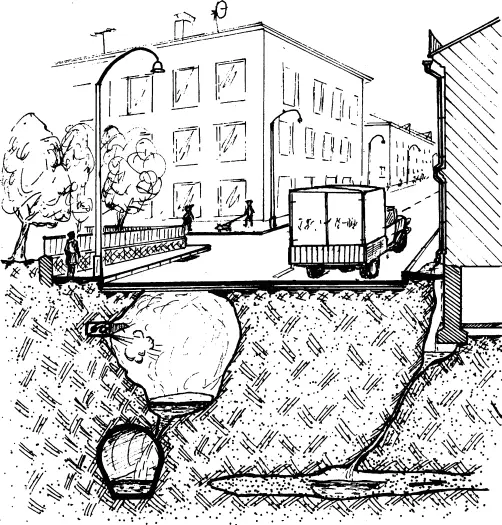

Рис. 18. Образование полостей в толще грунта из‑за разрушения трубопровода системы центрального отопления и из‑за разрушенной отмостки

Фундамент и стены трехэтажного дома 9 х 12 м возводили по технологии ТИСЭ. В процессе возведения стен первого этажа в одном месте стены возникла трещина. Внизу у ростверка её ширина была около 1 мм. Полностью она исчезала на высоте около 1 м от ростверка. Сам ростверк, имеющий высоту около 20 см, не треснул (рис. 19).Стали разбираться, в чём причина.
