В морской авиации для поражения подводных лодок самолеты и вертолеты вооружаются глубинными бомбами и самонаводящимися торпедами с реактивным двигателем. Окраска их—серо-голубого цвета.
Для увеличения площади поражения применяется одновременный выброс множества мелких, весом до 25 кг, осколочных, зажигательных и противотанковых бомб. Такие бомбы уложены или в контейнеры для мелких грузов (КМГ), или в разовые бомбовые кассеты (РБК). После сброса на определенной высоте происходит принудительное раскрытие контейнера (кассеты) с помощью вышибных зарядов, и бомбы разлетаются, поражая большую площадь. КМГ—дюралевый, неокрашенный, РБК —светло-серо-зеленого или просто зеленого цвета.
На всех бомбах устанавливается один или несколько взрывателей. Нас в первую очередь интересуют те, что устанавливаются снаружи. Например, ударные, типа АМВ или АВ окрашиваются в серый, дистационные типа ТМ—в серебристый цвет.

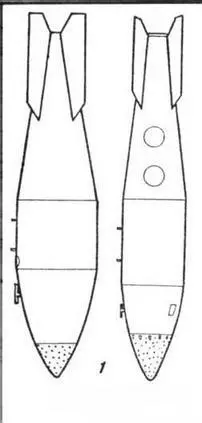

цвет корпуса—серебристый, носовая часть—молочного цвета
корпуса КАБ—светло-серые

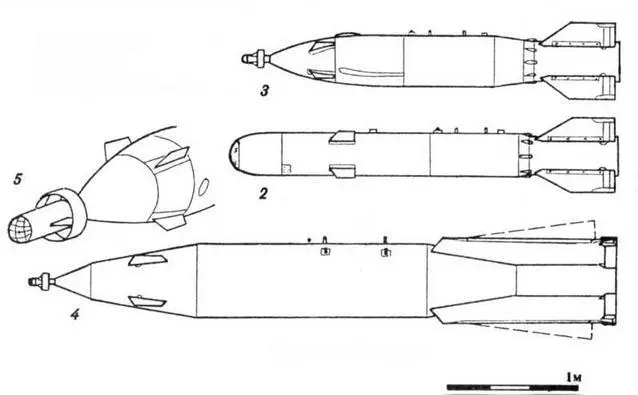

1 - специзделие РН
2 - КАБ-500 Т
3 - КАБ- 500
4 - КАБ-1500
5 - лазерная головка КАБ-500
Глубинная бомба
Реактивная торпеда
корпуса—серо-голубого цвета

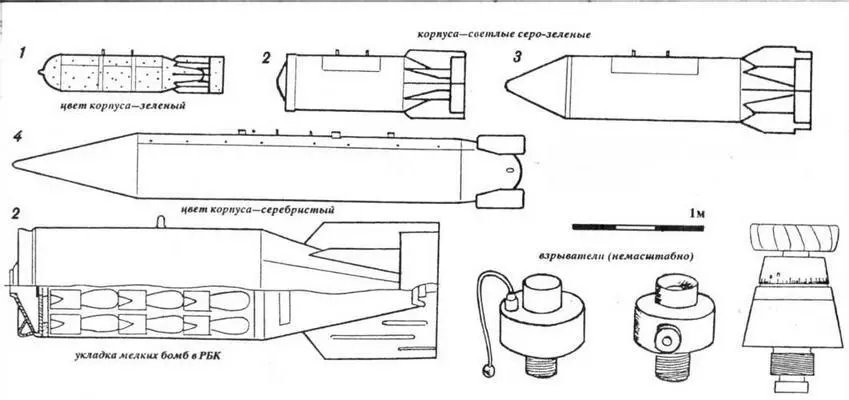

1 -разовый бомбовый контейнер РБК-250
2 - РБК-500 ШОАБ
3 - РБК-500 АО 4-КМГУ-2

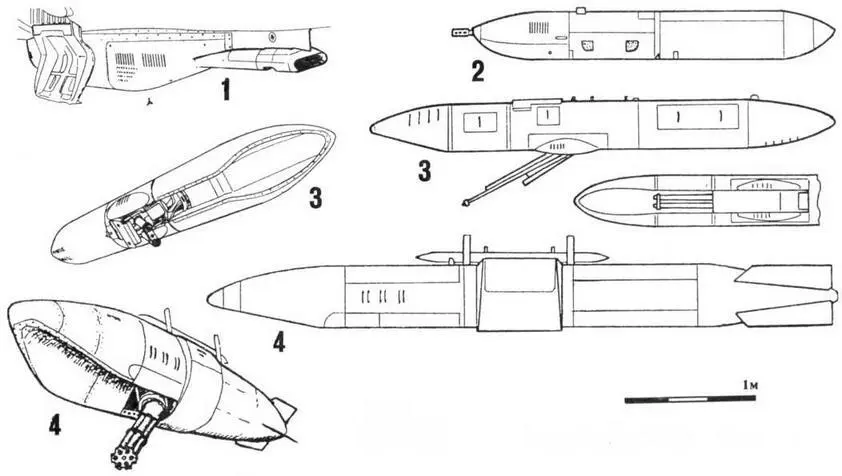

1 - ГП-9
2 - УПК-23-25
3 - СППУ-22
4 - СППУ-6-23
корпуса контейнеров—серебристые, внутренняя поверхность—латунного цвета
Съемные пушечные установки (СПУ) применяются на некоторых самолетах не имеющих встроенных пушек,(например, на Су- 15), или для усиления огневой мощи истребителей- бомбардировщиков при атаках наземных целей.
СПУ представляет собой дюралевый неокрашенный контейнер с размещенной в нем пушкой (ГШ-23, ГШ-30, ГШ-6-23) и боезапасом. В СПУ УПК-23-25 пушка ГШ-23 установлена неподвижно; в съемных подвижных пушечных установках (СППУ) пушка может отклоняться вниз до 30 град. СППУ-22 с пушкой ГШ-23 могут подвешиваться как стволами вперед, так и назад. Например, на Су-17 две подфюзеляжные СППУ-22 устанавливаются стволами назад, а под крылом —стволами вперед. Надписи на СПУ и СППУ—черные и красные.

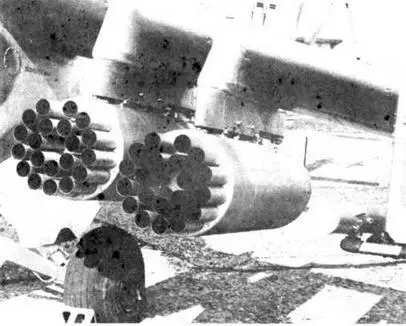

Универсальный блок МУР Б — 20

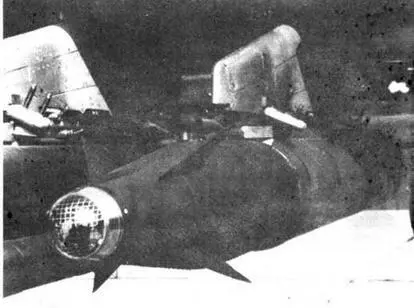

Ракета С — 25 Л
Глава III
Потомки "эрэсов".
Современные неуправляемые ракеты в зависимости от калибра размещаются или отдельно на пусковых устройствах, или в специальных блоках по нескольку штук.
Ракеты С-5(57 мм), С-8(80 мм), С-13(122 мм) установлены в трубчатых направляющих блоков УБ-8, УБ-16, УБ-32, Б-20(Б-8), Б-13. Блоки дюралевые, неокрашенные, внутренняя поверхность направляющих - латунного цвета.
"Толстые" ракеты, (например, С-24) "цепляются" на пусковое устройство АПУ-68, а С-25, напоминающая немецкий "Панцер-фауст", имеет складывающийся стабилизатор и размещается в дюралевом пусковом контейнере 0-25. Боевая часть может иметь различную форму в зависимости от назначения. Есть вариант с лазерной коррекцией полета. Корпуса ракет—черные или светло-серые. Носовой обтекатель ракеты С-25 с фугасной боевой частью—из коричневой пластмассы.

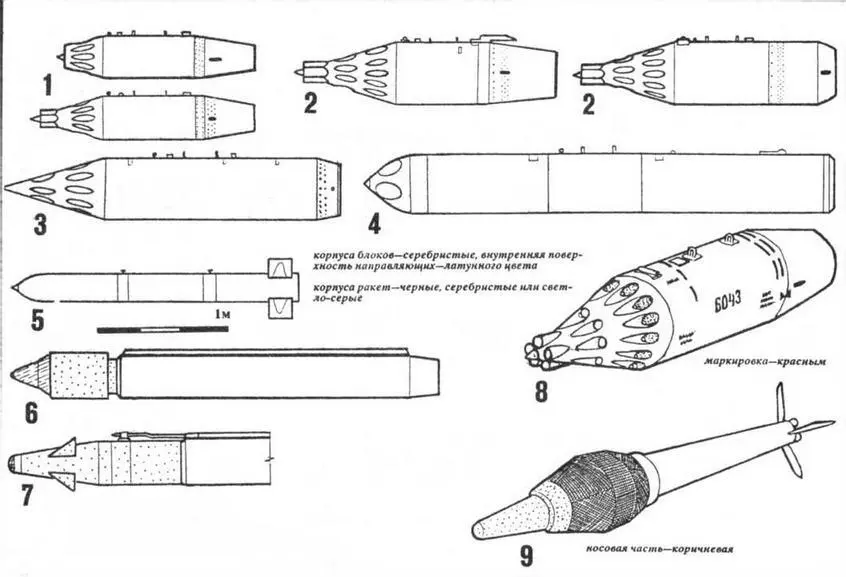

1 - УБ-9 2 - У Б-32 З-Б-20 4 - У Б-13 5-С-24 б-С-25 7 - С-25 Л 8 - маркировка на УБ-32 9 - С-25Л с осколочно-фугасной головной частью
Глава IV
Дай бог—не последняя.
Автор уже написал, редактор поставил в номер, а типография обещала не тянуть с печатанием продолжения нашего романа "Под крылом самолета". Читайте в следующем номере:
Глава V Как сделать ракетоносец.

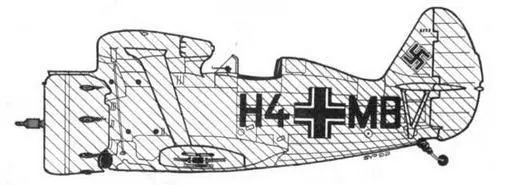

Трофейный И-153, декабрь 1942 г.
