Стабилизаторы

Первым оружием боевых самолетов были бомбы. С тех пор прошло немало лет, но, как показали события недавнего времени (в частности, операция "Буря в пустыне"), авиабомбы и сейчас являются основным средством поражения наземных целей. Правда, "наука убивать" не стояла на месте, изобретено великое множество типов бомб отличающихся конструкцией, начинкой, назначением и, что представляет для моделистов особый интерес,—внешним видом.

Начнем со старых знакомых—свободно падающих авиабомб (СПБ). Различаются они по калибру (массе, округленной до стандартной величины)—50, 100, 250, 500, 1000, 2000, 5000 кг, назначению: фугасные (ФАБ), осколочно-фугасные (ОФАБ), агитационные (АГИТАБ), осветительные, практические и т.д. Внешний вид СПБ—традиционный: корпус с зарядом, стабилизатор, взрыватель, подвесная система в виде двух (для калибров 50-100 кг—одного) ушек. Более мелкие бомбы, калибром до 25 кг включительно, подвесной системы не имеют и используются в разовых связках (РБС), кассетах или контейнерах. Расстояние между ушками стандартное: 250 мм на бомбах (а также на других видах подвесного вооружения и оборудования) калибром до 500 кг и 470 мм—свыше 500 кг.

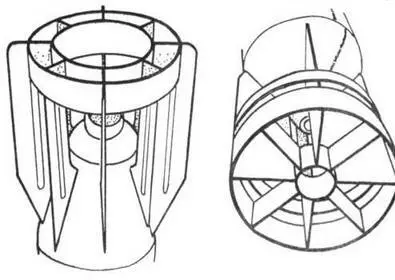

Стабилизаторы бомб бывают трех типов: перистые, перисто-цилиндрические и коробчатые. Толщина элементов стабилизатора порядка 3—5 мм. К головным частям некоторых бомб приваривается баллистическое кольцо, которое изменяет условия обтекания бомбы воздушным потоком и повышает ее устойчивость при околозвуковых скоростях.

Окраска бомб обычно зеленая, светло-серая или светло- серо-зеленая. Надписи—черные. На осколочно-фугасных СПБ часто наносится кольцевая полоса синего цвета.

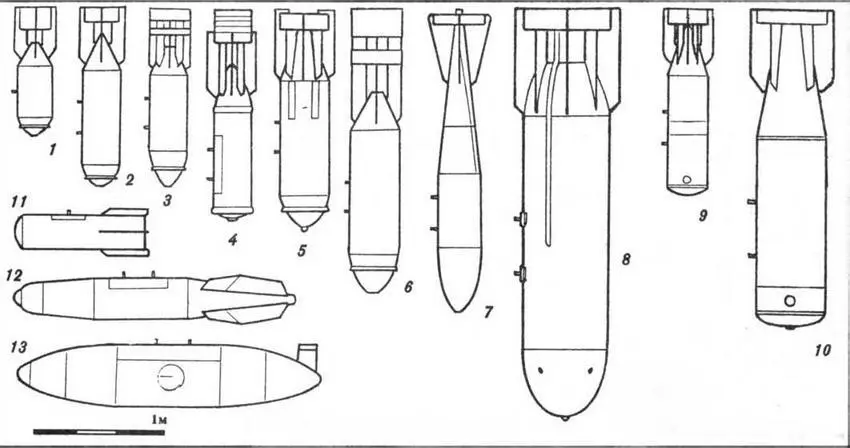

цвет корпусов—темно-зеленый, светло-серый, светлый серо-зеленый или черный

1-ФАБ-100

2,3- ФАБ-250

4 - ОФЛБ-250

5,6,7 — ФАБ-500

8 - ФАБ-5000

9,10 — химические бомбы

11,12,13 — зажигательные бомбы и баки

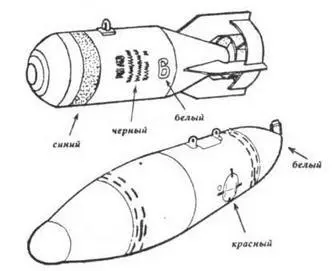

Маркировка на ОФАБ-100 и ниже маркировка на зажигательном баке

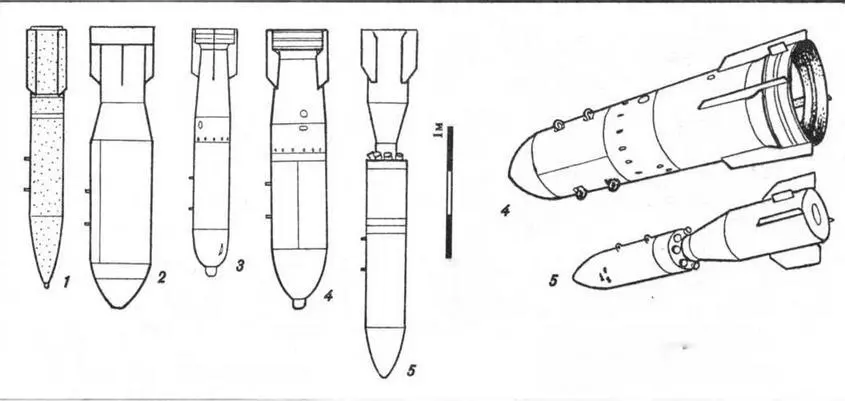

цвет корпусов—зеленый (А) или светло-серый

1 — парашютирующая бомба ПБ-250

2 — объемно-детонирующая бомба ОДАБ

3 — бетонобойная бомба БетАБ-250

4 — БетАБ-500

5 — БетАБ-500 ШП (активно-реактивная)

Большая часть авиабомб в настоящее время снабжена парашютами. Парашюты служат для замедления падения бомбы, увеличения точности бомбометания и придания некоторым типам бомб, например, бетонобойным, вертикального положения при падении. Внешне такие бомбы отличаются от СПБ наличием парашютного отсека в хвостовой части.

Парашютами снабжено и специальное бомбовое вооружение, в частности ядерное. Характерная особенность ядерной АБ —радиопрозрачная носовая часть (молочного цвета) и ПВД. Цвет бомбы—серебристый.

Бетонобойная активно-реактивная АБ—двухкорпусная, с реактивными двигателями, помогающими пробивать бетонное покрытие. Цвет—светло-серо-зеленый.

Корректируемые авиабомбы (КАБ) появились сравнительно недавно. Они имеют крыло, позволяющее КАБ совершать планирующий полет, поверхности управления и систему коррекции траектории полета—лазерную или телевизионную. При лазерной коррекции головка самонаведения постоянно отслеживает отраженный от цели лазерный луч. Любые отклонения головки от выбранного курса обрабатываются и передаются на рули, которые и корректируют траекторию полета КАБ на цель.

У КАБ-500Т в носовой части находится телевизионная головка наведения, состоящая из телевизионной камеры и передатчика, передающего изображение на борт самолета. Перед Соросом КАБ на телеэкране выбирается нужная цель и фиксируется в "памяти" КАБ. А далее—как и у лазерных бомб: отклонения от цели фиксируются телевизионной системой и компенсируются рулями. Точность попадания контролируется по телеэкрану в кабине самолета.

У КАБ-1500 после сброса с самолета раскрываются дополнительные секции крыла. Окраска КАБ—светло-серая.
