2. r1 – ножка циркуля ставится в наиболее выпуклую точку груди, раствором до конца плечевого среза полочки проведем дугу 1. Тем самым мы опускаем плечевой срез полочки при полностью открытой вытачке полочки. Весь раствор вытачки остается на слабину в пройме.

r2 – измерить циркулем расстояние от конца плечевого среза спинки до вытачки, провести дугу 2. Вытачка спинки осталась открытой, без изменений.

Точка пересечения дуг будет являться серединой рукава и должна попадать в «коридор».

От точки пересечения дуг опустим вниз вертикаль, являющуюся линией середины рукава. И можно начинать построение.

На этой же фигуре можно подготовить пройму для построения рукава иначе.

Пункт 1 полностью совпадает. А пункт 2 выполняем иначе. Так, как показано на рис. 2 и рис. 3. Оба варианта получения пересечений имеют право на существование, предпочтительнее тот, где пересечение получается выше. В данном случае дальнейшее построение базируется на рис. 3.

Фигура позволила выбирать из двух вариантов. Однако так бывает не всегда. Наибольшие сложности на практике вызывает именно получение пересечения, то есть пересечение концов плечевых швов не попадает в разрешенный допуск, «коридорчик».

Что можно сделать в этом случае?

Первое – это закрыть вытачку на спинке и попробовать дугой полочки попасть еще раз пересечением в допуск. Если попали, далее по построению. Если нет, то пробуем частично закрыть вытачку на полочке. И, закрывая вытачку, целимся в «коридор».

Прорисовав для себя разрешенный допуск, проведите предварительно дугу конца плеча спинки. Затем, варьируя закрытие вытачки полочки, постарайтесь попасть на дугу спинки. Если это удалось, далее построение по тексту. Если не удалось, закройте вытачку спинки, проведите новую дугу спинки, она будет располагаться ниже. И попробуйте еще раз попасть пересечением в допуск.

И все-таки возможен вариант, когда пересечение все еще не попадает в допуск. Если мерки сняты точно, посмотрите на фигуру. Возможно, там круглая спина, сутулость больше, чем на обычных фигурах. Это значит, что вытачки на спинке в К : 2 мало, можно увеличить еще на К : 2 или К. Тогда плечо спинки опустится, пересечение попадет в «коридор». Другой вариант – поменять параметры проймы. Можно попробовать дополнительно углубить пройму или уменьшить прибавку по ширине.

Рис. 1

Рис. 2

Рис. 3

Рис. 4

Рис. 5

3. От полученной точки пересечения дуг опустимся вниз по вертикали на 1 см. Придадим пройме лекальную форму. Получим вид проймы при стачивании плечевых швов.

Пункты 1-2 подготовительные. Теперь вы можете видеть на рисунке 3, к пройме какой формы вы строите рукав.

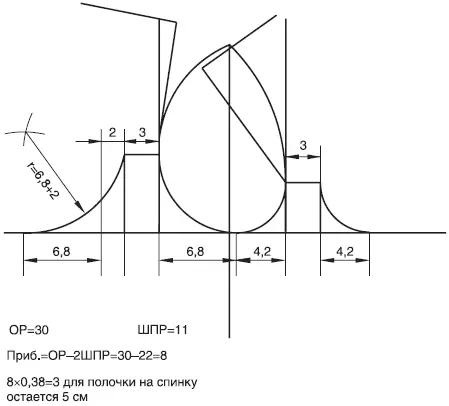

4. Ширина проймы составляет 11 см, в сложенном рукаве 22 см. Обхват руки 30 см по мерке. Недостающее значение по ширине в построении равно:

ОР – 2 х ШПР = 30 – 2 х 11 = 8 см.

Прибавка по построению к рукаву составляет 8 см. Распределим ее в пропорциях золотого сечения, А к полочке, В к спинке.

8 х 0,38 = 3 см к полочке, следовательно, к спинке 5 см.

Прибавку спинки еще раз разбиваем в пропорциях: 2 + 3 = 5 см.

От концов лекальных линий проведем вспомогательные горизонтали и отложим на них соответствующие прибавки.

Нижняя часть проймы полочки копируется без изменений после отложенной прибавки.

Расстояние 6,8 см – ширина нижней части проймы спинки откладывается после всех прибавок, однако сопряжение выполнить так, как показано на чертеже.

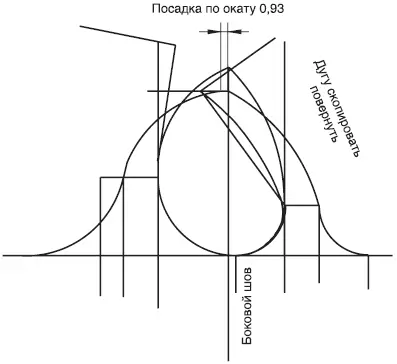

5. Циркулем скопировать верхнюю часть дуги полочки, ножку циркуля переставить в конец отложенной прибавки и сделать засечку на линии середины рукава. Из полученной точки провести влево небольшую вспомогательную горизонталь. Циркулем скопировать верхнюю часть дуги спинки, ножку циркуля переставить в конец отложенной прибавки и сделать засечку на вспомогательную горизонталь. Зазор, образовавшийся между двумя дугами, будет являться минимальной посадкой рукава по окату. Окат рукава построен.
