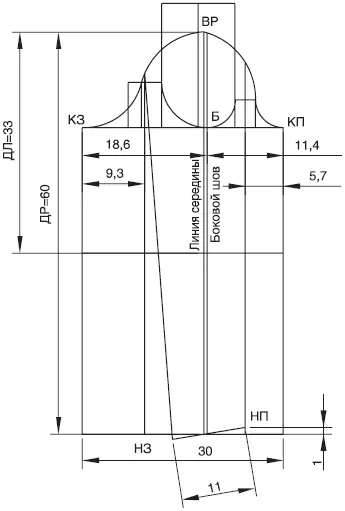

В свободном состоянии рука человека, как правило, изгибается в локтевом суставе, представляет собой ломаную линию в чертеже. Зададим этот изгиб на втором рисунке.

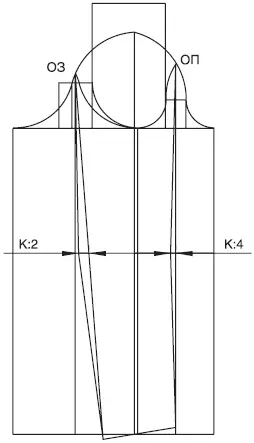

От пересечения линии локтя со вспомогательными линиями отложим влево со стороны переда К: 4, при данных мерках 0,75 см, а со стороны спинки К : 2, 1,5 см. Полученные точки соединим с уже имеющимися точками на окате рукава и на линии низа. Рукаву, сложенному в трубочку, задан изгиб.

Теперь обратимся к верхней части рукава. Если мы сложим свой рукав в трубочку в верхней части, то часть оката рукава от точки ОП (окат передний) до точки КП создаст нам нужный контур.

Со стороны заднего переката окат рукава от точки ОЗ (окат задний) до точки КЗ ляжет на контур со стороны задней детали. Таким образом, внутренняя часть рукава получена отображением соответствующих частей оката относительно вспомогательных вертикалей. В том случае, когда дуга оката была построена сопряжением, отображение ее можно построить также сопряжением, недостающие участки просто копируются.

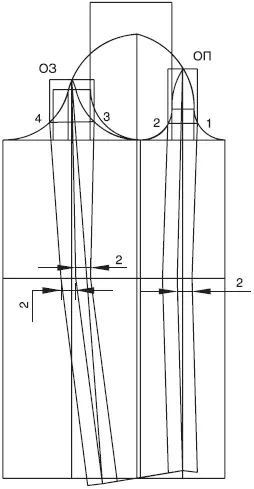

На третьем рисунке рассмотрим, как из сложенного рукава получить рукав из двух частей. По линии локтя от исходного контура отложим влево и вправо по 2 см. Значение выбирается по направлению моды или желанию клиента от 0 до 4 см.

Получим четыре точки. Внутренние точки будут принадлежать нижней, или локтевой, части рукава, крайние точки будут относиться к передней или верхней части рукава.

Рис. 1

Рис. 2

Рис. 3

Рис. 4

По линии низа также отложим по 2 см влево и вправо, но с учетом наклона рукава, то есть в зеркальном отражении относительно исходного контура. Точки, принадлежащие локтевой части, будут располагаться на линии низа.

Соединив полученные точки с соответствующими точками на линии локтя, получим нижнюю часть рукава и переднюю часть рукава. Ломаная линия в нижней части рукава сглаживается.

Выполним разворот рукава в верхней части. Для этого по передней части от точки ОП проведем вправо вспомогательную горизонталь равную величине переката рукава спереди, в нашем случае возьмем эту величину равную 2 см. В дальнейшем можно выбирать по модели. От полученной точки опустим перпендикуляр до пересечения с окатом рукава. Точка пересечения является искомой точкой 1, которую соединяем с соответствующей точкой на линии локтя, получая верхнюю часть рукава.

Для получения точки 2 можно выполнить аналогичные действия. От точки ОПЗ влево отложить 2 см по вспомогательной горизонтали, затем опустить вертикаль до пересечения с окатом рукава. Полученная точка будет точкой 2.

Можно поступить иначе. От точки 1 провести влево горизонталь до пересечения с внутренней частью рукава. Точка пересечения также будет искомой точкой 2.

Если ваши точки 2, построенные разными способами, не совпадают, значит, чертеж выполнен неправильно.

Для получения переката рукава со стороны спинки поступим аналогично, но величину переката возьмем равную 3 см.

Вы можете выбирать самостоятельно величину переката, руководствуясь конкретной моделью. Например, подгоняя перекат рукава, то есть шов на рукаве, к рельефу полочки.

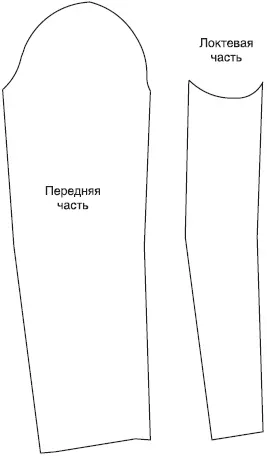

На последнем рисунке можно увидеть отдельно детали кроя передней части рукава и локтевой части рукава.

На некоторых фигурах, независимо от полноты, можно увидеть смещение линии талии относительно горизонтали, проведенной параллельно полу. Рассмотрим построение на подобную фигуру.

На некоторых фигурах, независимо от полноты, можно увидеть смещение линии талии относительно горизонтали, проведенной параллельно полу. Рассмотрим построение на подобную фигуру.

Мерки:

ДСТ = 44

ШС = 22

ДПГ – ДПБ = 2,5

ПХЛ = 0

ТС = 6,5 вверх

ОТ = 98

ПХ = 2,2

ПY = 7

ДС = 47

ШПР = 12,5

ВГ = 24,5

БХЛ = 0

ТП = 4 вниз

ОТ2 = 112

БХ = 4

БY = 7

ДПЛ = 57,5

ШГ = 27

ЦГ = 11,5

ЗХЛ = 3,5

ОБ = 121

ЗХ = 7,5
