Чаще всего при построении рукавов возникают вопросы при ОР более 36 см, то есть на полную руку. Рассмотрим особенности такого построения. Обхват руки в нашем случае будет 54 см. Если ваша модель с ОБ менее 54 см, значит, построить рукав МОЖНО. Если вы встретите клиента с ОБ более 54 см, то мы с удовольствием рассмотрим ваш пример.

Мерки и прибавки:

ДСТ = 39,5

ДС = 42,5

ДПЛ = 49

ВГ = 14

ЦГ = 12

ШС = 20,5

ШГ = 30

ШПР = 16 + 3 = 19

ШПЛ = 12,5

ДПГ – ДПБ = 5

ШК = 20

ОР = 54

Расчеты:

К = 3

ГПР = расч. + 4К = 15 + 12 = 27, 4К берется, так как рука большой полноты.

ШГРЛ = 7,8

Построим основу спинки и полочки.

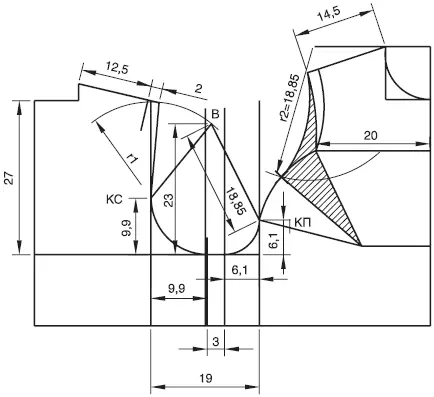

Критичный рукав. Рис. 1

К ширине проймы берем прибавку 3 см. 16 + 3 = 19 см. Но лекальные линии вычертим таким образом, как при ширине проймы 16 см. Часть проймы, относящаяся к полочке, составит 6,1 см, часть, относящаяся к спинке, – 9,9 см.

Ширину плеча спинки увеличим на 2 см. Приведем в соответствие также плечо полочки. Итоговая ширина плеча 14,5 см. Линии проймы спинки и полочки, скорректированные с учетом ширины плеча.

Определяем возможный допуск положения верхней точки рукава. Левая вертикаль допуска является серединой проймы, 9,5 см, а правая – боковым швом, 6,1 см.

Основа спинки и полочки построена. Как мы видим, полочка оказывается намного выше спинки по чертежу, что обусловлено большой выпуклостью груди на фигуре.

Поэтому вытачку на спинке не закрываем. Ножку циркуля ставим в контрольную точку спинки КС, раствором до конца плеча спинки проводим дугу вправо, r1.

Построение на критичной фигуре производим «от обратного». А именно: выбираем точку на дуге 1 в интервале допустимого (в «коридоре»). Желательно выбирать наиболее высокую точку, для обеспечения высокого оката рукава. Выбранная точка В. Соединяем точку В с контрольной точкой полочки КП и измеряем полученный отрезок. В данном случае он равен 18,85 см. Это будет r2. Ножку циркуля поставить в конец плечевого шва полочки и радиусом r2 сделать засечку на дугу полочки, описывающую вытачку. Полученную точку соединить с концом плеча полочки лекальной линией, получая новый вид проймы полочки. Заштрихованная часть добавляется к полочке в виде вынужденной свободы. Оставшаяся часть вытачки застрачивается.

В данном случае, поскольку высота оката небольшая, опускать вниз точку на 1 см не будем.

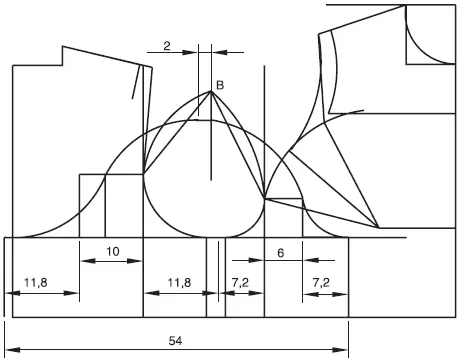

Критичный рукав. Рис. 2

Соединяем точку В с контрольными точками спинки и полочки, сначала отрезками, затем лекальными линиями, получая закрытую пройму рукава, эллипс, к которому производится построение. Далее расчет и построение производятся так же, как и на обычные фигуры.

ОР – 2 х ШПР = 54 – 2 х 19 = 16 см – недостающее значение для построения. Распределяем его на спинку и полочку в золотом сечении. С небольшим округлением получаем 6 см и 10 см. Откладываем эти значения на вспомогательных горизонталях от КС и КП.

Затем от прибавки к построению 6 см со стороны полочки вправо откладываем 7,2 см. 19 х 0,38 = 7,2 см, то есть расчет ведем от ширины проймы с прибавкой.

Со стороны спинки соответственно это значение равно 11,8 см. 19 – 7,2 = 11,8 см.

Нижние лекальные линии рукава получаем, выполняя по всем правилам сопряжение.

Построение верхних лекальных линий не отличается от построения рукавов на обычную фигуру. Вынужденная посадка по рукаву составляет 2 см, что для руки такого объема весьма малая величина.

Вопрос. Про уменьшение вытачки на полочке. В вашем построении есть это уменьшение. Я не поняла, зачем оно, ведь в «коридорчик» и так попали? Или оно необходимо, и я опять где-то что-то недочитала.

Есть ли четкие правила типа:

– при ОР более 34 делаем прибавку к глубине проймы столько-то;

– и если высота оката меньше чем Х, делаем такие-то построения;

– есть ли ограничения на величину посадки по окату и высоту оката.

Ведь получается, что нужно уменьшить вытачку на выпуклость грудной клетки для полной руки, а выясняется это уже при построении рукава.

И еще один нюанс: а если мне надо платье без рукавов? Я могу не делать это уменьшение вытачки?
