Ломку обрезанных концов стекла производят также о край стола (рис. 169, г ), для чего стекло укладывают так, чтобы обрезаемый конец свешивался. Для облегчения надлома с нижней стороны стекло по линии надреза аккуратно простукивают до образования трещины (начальной), затем правой рукой, одетой в рукавицу, берут за свешиваемый конец, а левой прижимают к столу и производят ломку стекла, чтобы отделение отрезка шло по линии надреза.

Следует учесть, что с течением времени грани алмаза тупятся, вследствие чего нажим стеклореза на стекло при резании увеличивается. Причем нажим приходится доводить до того, что стеклорез колет тонкое стекло и им можно резать только толстое стекло.

Во избежание преждевременной порчи стеклореза в конце надреза (3–5 мм) нужно несколько снизить, усилие нажима на стеклорез, чтобы не допустить резкого схода его со стекла и повреждения режущей грани алмаза о кромку стекла. Производить повторный рез стекла по одному и тому же месту нельзя. В том случае, когда необходимо по одному и тому же месту произвести рез, нужно несколько отступить от старой линии реза примерно на 0,5–1 мм. Категорически запрещается подвергать алмазный стеклорез ударам. По окончании реза его нужно очистить от стеклянной пыли и уложить в футляр.

При затуплении одного режущего ребра стеклореза типа 1 нужно алмаз (резец) повернуть и включить в работу новое острое ребро. Для этого ослабляют стопорный винт, аккуратно вынимают из молоточка резец, поворачивают его на 90°, вставляют в прежнее место так, чтобы кристалл алмаза выступал из корпуса молоточка на 1–3 мм. После чего завертывают винт и закрепляют алмаз в рабочем положении.

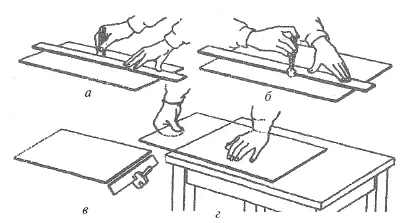

Рис. 169.Приемы резания стекла по линейке: а – алмазным стеклорезом; б – роликовым стеклорезом; в – обломка отрезка стекла молоточком-стеклорезом; г – обломка стекла рукой

При резании стекла роликовым стеклорезом его надо держать перпендикулярно к плоскости стекла, причем стеклорез держат в правой руке между большим и средним пальцами или между большим, средним и безымянным, прижимая сверху указательным пальцем (см. рис. 169).

При резании роликовым стеклорезом усилие (нажим) больше, чем при работе алмазным стеклорезом. Как указывалось ранее, каждым роликом можно резать до переточки до 350 погонных м, после чего его заменяют.

При резании стеклорезом необходимо, чтобы стекло лежало плотно на столе, при резании по шаблону последний прижимают к стеклу левой рукой, а правой держат стеклорез, а при резании по линейке ее прижимают к стеклу также левой рукой.

Резку небольших стекол производят по шаблону, изготовленному из того же стекла. Длину и ширину уменьшают против требуемых размеров стекла на половину ширины оправы стеклореза. Резку стекла по стеклянному шаблону производят так: кладут шаблон на лист стекла, пользуясь гранями шаблона как линейкой. Разметку, резку стекла производят на столах.

Резание стекла можно вести путем интенсивного нагрева стекла по линии разреза, в результате чего оно лопается точно по намеченной линии.

Резка стекла электростеклорезом. Резка стекла вручную является трудоемкой работой. Более прогрессивной является резка стекла посредством электроустановки ЭРС-1.

Электроустановка (рис. 170) представляет собой металлический стол, состоящий из рамы прямоугольной формы, к нижней части которой в углах приварены муфты диаметром 22 мм, в которые на резьбе ввинчиваются ножки, изготовленные из труб. Для создания жесткости конструкции ножки связаны раскосами – связями. Поверхность стола покрыта листовой сталью толщиной 2 мм. Во избежание коробления или перекоса при нагреве электроспирали рама с рабочей стороны усилена металлическими уголками 50×50 мм.

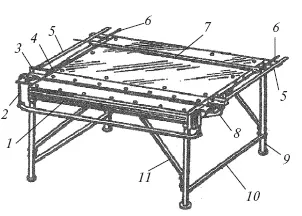

Рис. 170.Электроустановка для раскроя листового стекла типа ЭРС-1: 1 – стол; 2 – электропривод с клеммой; 3 – нихромовая спираль; 4 – рейка асбестоцементная с пазом; 5 – размерная линейка; 6 – направляющие стержни; 7 – упорная линейка; 8 – керамический изолятор; 9 – ножки; 10, 11 – связи жесткости – раскосы

На столе размещена асбестоцементная рейка, в пазу которой расположена нихромовая спираль. Концы спирали соединены с зажимами – контактами, вставленными в керамические изоляторы, на концах которых имеются пружины возврата. Во избежание касания стекла спираль должна находиться на расстоянии 0,2 мм от верхней кромки рейки.
