Двухтарельчатым вакуум-присосом (рис. 165, б ) извлекают стекло из тары, укладывают его на стол, а также переносят листовое стекло к месту установки.

Принцип работы двухтарельчатого вакуум-присоса аналогичен принципу работы однотарельчатого вакуум-присоса. В диафрагме имеются стальные фланцы для соединения со штоком.

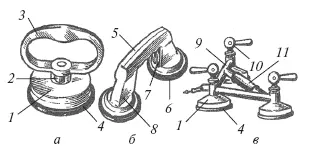

Рис. 165.Вакуум-присосы: а – однотарельчатый; б – двухтарельчатый; в – трехтарельчатый; 1 – корпус; 2 – механизм кулачковый для подъема диафрагмы; 3 – рукоятка; 4, 6 – диафрагмы; 5 – ручка корпуса; 7 – устройство для разгерметизации; 8 – фланцы; 9 – рамка жесткости; 10 – эксцентриковый механизм; 11 – ручка.

Трехтарельчатый вакуум-присос (рис. 165, в ) служит для захвата, подъема, переноса и установки крупноразмерных стекол и стеклоконструкций при остеклении витрин и витражей. Представляет собой конструкцию из литого алюминиевого корпуса, трех диафрагм и эксцентриковых механизмов. Работает за счет образования вакуума между диафрагмами и стеклом.

Раскраивают и режут листовое стекло на специальных столах. Для раскроя и резки стекла небольшого размера применяют стол (рис. 166, а ), состоящий из каркаса, настила, обрезиненых роликов и каретки для подъема стола.

Лист стекла надвигают на стол по выступающим из настила роликам, которые после укладки стекла опускают. Затем стекло размечают и режут. На этом столе можно разрезать стекло размером 1800×1200 мм с максимальной массой разрезаемого стекла до 23 кг. Производительность 100 м 2в смену.

Для механизированного раскроя крупноразмерного листового стекла в цехах централизованной заготовки применяют стол, показанный на рис. 166, б . На нем можно раскраивать стекло размером до 4500×3500×10 мм с погрешностью до 0,5 мм. Каретка с роликом поднимается пневматически. Стеклорез перемещается в продольном направлении цепью с электрическим приводом, а в поперечном направлении цепью, но с ручным приводом.

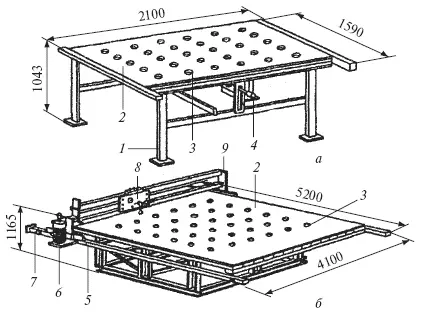

Рис. 166.Столы для раскроя стекла: а – небольшого размера оконного; б – витринного; 1 – каркас стола; 2 – настил; 3 – ролик; 4 – ручка подъема каретки; 5 – направляющая; 6 – электродвигатель с редуктором; 7 – конечный выключатель; 8 – суппорт; 9 – стойка каретки

Рис. 167.Стол для резки стекла: 1 – основание стола; 2 – деления, нанесенные на линейку; 3 – крышка стола; 4 – рейка для зажима войлока или сукна; 5 – рейсшина-линейка; 6 – войлок или сукно

На стройках в основном применяют стол, показанный на рис. 167. Крышка стола должна быть ровной и прямоугольной. Обычно крышку делают из рамки, на которую сверху наклеивают фанеру толщиной 6–8 мм либо из древесностружечной плиты толщиной 19 мм. Крышку покрывают двумя-тремя слоями мешковины, поверх которых кладут войлок или сукно. Это покрытие служит для амортизации стекла при нажиме на него во время резания. По периметру крышки сукно или войлок крепят шурупами с помощью рейки. К передней части крышки крепится линейка с нанесенными на нее делениями для определения размеров нарезаемого стекла.

Для перевозки и хранения оконного листового стекла на рабочем месте стекольщика применяется различная тара: ящик-контейнер, ящик дощатый решетчатый, пирамида.

В ящик-контейнер (рис. 168, а ) упаковывают стекла площадью более 0,3 м 2разных размеров. Зазоры между стопками стекла, стенками, дном и крышкой заполняют древесной стружкой. Ящик-контейнер собирают на гвоздях из брусков, дощечек преимущественно хвойных пород.

В ящик дощатый решетчатый (рис. 168, б ) упаковывают стекло площадью более 0,3 м 2. Для сохранения стекла в процессе перевозки вместо древесной стружки используют амортизаторы из гофрированного картона. Элементы ящика изготовлены из древесины хвойных пород и скреплены гвоздями.

Пирамида (рис. 168, в ) также служит для перевозки стекла и хранения его на рабочем месте стекольщика. Изготовлена она из металлического уголка и досок хвойных пород. Пирамида устанавливается на тележке и легко перевозится в пределах стройки.

Для выполнения стекольных работ предназначен индивидуальный набор инструментов. Он состоит из 20 предметов, расположенных в чемодане-футляре размером 550×350×110 мм. Масса набора 6 кг. В состав набора входят: роликовый стеклорез, гаечные ключи, ручная щетка из проволоки, столярный молоток, кусачки, складной метр, измерительная рулетка и др.
