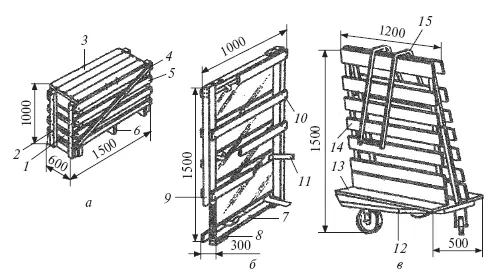

Рис. 168.Тара для хранения и транспортировки стекла: а – ящик-контейнер дощатый; б – ящик дощатый решетчатый; в – пирамида для стекла; 1 – головки; 2 – планка головки; 3 – крышка; 4 – планка боковой стенки; 5 – доска боковой стенки; 6 – брусок дна; 7 – торцовая планка; 8 – крепежная планка; 9 – вертикальная стойка; 10 – поперечная планка; 11 – амортизатор; 12 – тележка; 13 – основание; 14 – рама; 15 – прижим
2. Раскрой и резка стекла
Нарезка стекол производится по заданным размерам с разметкой и складыванием их в стеллажи. Заготовку стекол и приготовление замазок, как правило, следует производить централизованно в мастерских, при этом стекло должно поставляться на строительство по требуемым размерам комплектно с уплотнителем, герметиками, а также установочными и крепежными материалами.
Заготовленное стекло в контейнерах, скомплектованных на определенный объект – здание или секцию жилого дома, централизованно поставляется на стройку.
Раскрой стекла нужно вести рационально, чтобы как можно меньше было отходов – отрезков и боя стекла.
При раскрое стекла следует учесть, что размер стекла по ширине и длине должен быть меньше размера между внутренними гранями фальца на 4–6 мм, т. е. на каждую сторону на 2–3 мм. Это необходимо для того, чтобы стекло легко можно было вставить в переплет и, кроме того, чтобы при разбухании древесины переплета стекло не сжималось и не ломалось.
Металлические переплеты при низкой температуре воздуха сжимаются, и зазор в 2–3 мм между стеклом и фальцем также предотвратит поломку стекла.
До резки стекло должно быть очищено от пыли, грязи, не иметь пузырей, неровностей, трещин. Резать холодное и мокрое стекло нельзя, его необходимо прогреть, протереть, а потом приступать к резке стекла.
До начала раскроя стекло берут из ящика и с помощью вакуум-присоса укладывают на стол.
Режут стекло алмазным (рис. 169, а ) и роликовым (рис. 169, б ) стеклорезом из твердых сплавов. Алмазный стеклорез благодаря высокой прочности кристалла режет более качественно и служит дольше. Для качественной резки стекла и длительной работы алмазного стеклореза необходимо резать стекло по чистому и сухому месту, матовое и рифленое стекло – по гладкой поверхности. Влажное, грязное стекло затупляет стеклорез, поэтому место реза надо очистить сухой тряпкой. Обычно влажное, пыльное, грязное стекло протирают с двух сторон и устанавливают до резки для просушки. Резать стекло нужно по линейке, шаблону, обязательно плотно прижимая их к стеклу без сдвигов. Линейка для резки стекла должна быть ровной, строго прямолинейной и иметь толщину порядка 8–10 мм.
При резании стеклорез держат так: берут его правой рукой, большим и указательным пальцами держат за молоточек, затем стеклорез устанавливают на место реза. Стеклорез при резке устанавливают вертикально или с небольшим наклоном к плоскости резания стекла, причем усилие резания должно быть небольшим. Необходимый наклон стеклореза к плоскости стекла определяют путем опытных, пробных резов. При правильной установке стеклореза к плоскости стекла и нужном нажиме в месте надреза должен появиться ровный след на стекле в виде тонкой линии. При резании стекла стеклорезом слышен ровный звук с небольшим специфическим потрескиванием, что говорит о том, что резание ведется качественно.
При некачественном резании, неправильной установке стеклореза и сильном нажиме вместо тонкой линии получается грубая линия – царапина с образованием стеклянной пыли, вследствие чего стекло ломается не по линии надреза. Алмазный стеклорез нужно держать так, чтобы острый угол, образующийся между алмазом и плоскостью стекла, был в направлении резания.
После образования тонкой линии надреза стекло надламывают, причем узкие полоски стекла (5–10 мм) надламывают при помощи молоточка-стеклореза (рис. 169, в ), в паз которого вставляют надламываемую часть стекла. По окончании резания стекла для облегчения надлома с противоположной стороны молоточком слегка и аккуратно простукивают до получения начальной трещины, после чего отрезок надламывают. Можно также ломать узкие полоски стекла плоскогубцами, губки которых обертываются эластичным материалом (резиной).
При резании стекла со смазкой поверхности места реза керосином или скипидаром качество резки улучшается, причем не образуются сколы, стружка. Кроме того, стекло легче ломается по резу.
Читать дальше
Конец ознакомительного отрывка
Купить книгу
