Заправляют промазчики от заправочных бачков, которые также бывают пневматическими и винтовыми.

Заправочный пневматический бачок (рис. 172, в ) представляет собой корпус цилиндрической формы, расположенный на металлической опоре-подставке. Внутри корпуса находится поршень. С одного конца торец корпуса закрывает крышка с воздушным шлангом для подвода сжатого воздуха, а с другого конца корпуса – конус с резьбой для крепления промазчика при его заправке.

Рис. 172.Механизмы для нанесения и заправки замазки: а – пневматический промазчик; б – винтовой промазчик; в – пневматический заправочный бачок; г – винтовой заправочный бачок; 1 – цилиндрический корпус промазчика; 2 – конусообразный переходник; 3 – сменная насадка; 4 – поршень цилиндра; 5 – крышка; 6 – воздушный шланг; 7 – шток; 8 – корпус бачка; 9 – переходной конус с резьбой

Пневматический заправочный бачок вместимостью 10–12 л наполняют замазкой вручную. Для заправки бачка отвинчивают крышку, вынимают поршень, после чего корпус бачка наполняют готовой замазкой. По окончании заполнения бачка поршень вставляют и завинчивают крышку корпуса.

Работает заправочный пневматический бачок от компрессора при давлении 0,2–0,3 МПа.

Заправляют пневмопромазчики следующим образом: отвинчивают конусообразный переходник и крышку, после чего корпус промазчика ввертывают в концевую часть заправочного бачка, затем открывают кран и подают сжатый воздух в бачок через штуцер крышки.

Сжатый воздух поршнем из бачка проталкивает замазку в промазчик. После заполнения промазчика замазкой прекращают подачу сжатого воздуха и вывинчивают промазчик. Затем завинчивают в него крышку с переходником, и промазчик готов к работе.

Винтовой заправочный бачок (рис. 172, г ) представляет собой алюминиевый цилиндр, с одной стороны закрытый крышкой, а с другой – винтовым штоком с поршнем и рукояткой типа штурвала. Цилиндр бачка расположен на раме с колесами и крепится к ней хомутами.

До загрузки бачка замазкой его устанавливают в вертикальном положении, после чего снимают крышку, шток с поршнем, рукоятку и цилиндр бачка заполняют замазкой. После заполнения бачка замазкой вновь устанавливают на место поршень со штоком и крышку.

Для заправки винтового промазчика с бачка снимают заглушку (крышку) с переходного конуса и вместо нее ввинчивают цилиндр промазчика. При вращении рукоятки со штоком замазка поршнем проталкивается в промазчик. Вместимость винтового заправочного бачка 10 л.

Остекление окон, дверей может выполняться на одинарной, двойной замазке и с креплением раскладками по стеклу. В первых двух случаях стекло к переплетам крепят шпильками, скобками или мелкими гвоздями, а в последнем – раскладками, которые крепят шурупами или мелкими гвоздями.

При остеклении окон на одинарной замазке (рис. 173, а ) стекло ложится в фалец неплотно вследствие неровности последнего, поэтому оно может треснуть. Кроме того, в полость между стеклом и фальцем попадает влага, в результате чего переплеты набухают и подвергаются загниванию. Такой вид остекления применяют лишь во временных зданиях и сооружениях.

Остекление на двойной замазке (рис. 173, б ) или деревянными раскладками (рис. 173, в, г ) применяется довольно широко, особенно в жилых и общественных зданиях. При этом способе остекления стекло кладут не на фальцы, а на подстилающий слой замазки, предварительно нанесенной в фальцы в виде ленточки толщиной 2–3 мм. Наносить замазку нужно ровно, без разрывов ножом, стамеской или промазчиком. Можно наносить подстилающий слой в виде непрерывного валика толщиной 2–5 мм.

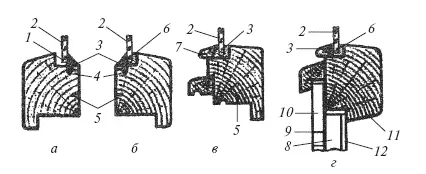

Рис. 173.Установка и крепление стекол в оконных переплетах и балконных дверях: а – установка в переплетах на одинарной замазке; б – установка на двойной замазке; в – крепление деревянными раскладками; г – установка в балконных дверях на двойной замазке с креплением деревянными раскладками; 1 – зазор; 2 – стекло; 3 – замазка; 4 – шпилька; 5 – оконный переплет; 6 – основание пол стекло из замазки (постель); 7 – деревянная раскладка по стеклу; 8 – пергамин; 9 – мягкая древесноволокнистая плита; 10 – деревянная обшивка; 11 – балконная дверь; 12 – твердая древесноволокнистая плита
