Заполнять сосуды – котлы, баки с битумом – нужно лишь на 3/4 объема. Подогревать битум необходимо в сосудах паром (с паровой рубашкой). На открытом огне подогрев горючих материалов запрещается.
Подогревать замазку можно в бачках с паровой рубашкой или в электрических бачках. Подогрев замазки на электроплитах с открытыми нагревателями, в том числе трубчатыми, запрещается. В целях пожарной безопасности курение в помещении, где готовится замазка, недопустимо.
Глава 3
ИНСТРУМЕНТЫ И ОБОРУДОВАНИЕ ДЛЯ РЕЗКИ И ХРАНЕНИЯ СТЕКЛА
1. Оборудование и инструменты для резки стекла
Для выполнения стекольных работ, в том числе для раскроя, бригады должны быть обеспечены следующими оборудованием и инструментами (рис. 164): столами для раскроя стекла, стеклорезами, линейками, угольниками, метрами, рулетками и др.
Стеклорез из твердого сплава предназначен для резки оконного стекла толщиной до 4 мм. Он состоит из барабанчика с тремя режущими роликами, насаженными на шпильки и вмонтированными в барабанчик, державки и ручки. Диаметр ролика 6,6 ± 0,6 мм, угол заточки ролика 100 ± 10°. Ролик изготовляют из металла твердого сплава марки ВКЗ, ручку – из древесины твердых пород либо из пластмассы, барабанчик у стеклореза латунный. Размер стеклореза 138×29×21 мм, масса 72 г. Каждым роликом можно резать до 350 погонных м стекла, без переточки. По мере затупления ролик используют для резки более толстого стекла. В случае затупления ролика его заменяют новым путем ослабления винта и поворота барабанчика на 120°, после чего ставят новый ролик в рабочее положение и закрепляют винтом.

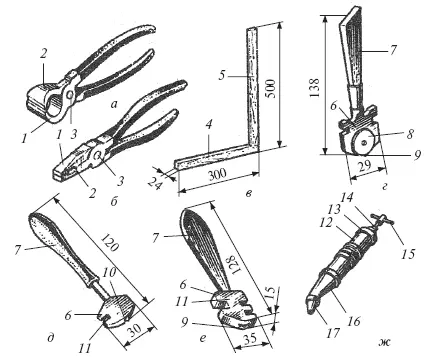

Рис. 164.Инструменты для стекольных работ: а – кусачки торцевые; б – плоскогубцы комбинированные; в – угольник; г – стеклорез; д – стеклорез алмазный; е – стеклорез универсальный; ж – промазчик; 1 – рычаг правый; 2 – рычаг левый; 3 – ось; 4 – основание; 5 – линейка; 6 – державка; 7 – ручка; 8 – барабанчик; 9 – режущий ролик; 10 – алмаз; 11 – паз; 12 – корпус; 13 – крышка корпуса; 14 – винт с поршнем; 15 – ручка; 16 – переходной корпус; 17– мундштук
Стеклорезы алмазные предназначены для резки листового стекла при остеклении оконным и витринным стеклом. Стеклорезы оснащены природными либо синтетическими алмазами и выпускаются двух типов: тип 1 – с рабочей частью в виде четырехгранной пирамиды, тип 2 – с криволинейной режущей кромкой рабочей части. Масса природного алмаза для стеклорезов должна быть и пределах 0,02–0,16 карата.
Стеклорезы, оснащенные резцами с рабочей частью в виде четырехгранной пирамиды (тип 1), обеспечивают резку листового стекла толщиной до 7 мм с природным алмазом и до 5 мм с синтетическим алмазом. Стеклорезы, оснащенные резками с криволинейной режущей кромкой (тип 2), применяют для резки стекла до 4 мм.
На поверхности алмаза (обработанной) не должно быть трещин, сколов и выкрашиваний на расстоянии от вершины 0,3 мм для природного алмаза, 0,15 мм – синтетического алмазного порошка зернистостью 630/500 и крупнее.
Алмаз крепят в державке резца-стеклореза путем пайки серебряным припоем.
Державка в стеклорезе, молоточек, трубка – стальные, а также трубка и молоточек могут быть латунными. Ручка из пластмассы – полистирола, фенопласта. На поверхности деталей стеклореза не допускаются вмятины, раковины, заусенцы и следы коррозии.
Универсальный стеклорез предназначен для резки стекла толщиной 3–10 мм при остеклении оконным и витринным стеклом. Корпус стеклореза – державка и ось – стальные, ручка – деревянная, из древесины твердых пород. Вращающаяся обойма в стеклорезе заменена неподвижной осью, на которой расположен один ролик, что дает возможность резать стекло толщиной до 10 мм и удлиняет срок работы стеклореза. Размер стеклореза 128×35×15 мм. Масса 82 г.
Для облегчения работ по переноске, транспортировке стекла применяют одно-, двух– и трехтарельчатые вакуум-присосы.
Однотарельчатый вакуум-присос (рис. 165, а ) предназначен для извлечения листового стекла из тары, укладки его на стол и переноски при остеклении. Вакуум-присос работает на основе создания вакуума между плоскостью листа стекла и диафрагмой путем поднятия штока, связанного с диафрагмой и кулачковым механизмом. Диафрагма представляет собой круглую шайбу, армированную износоустойчивым, эластичным полиуретаном. При создании вакуума между диафрагмой и стеклом последнее притягивается к диафрагме, и его можно переносить в нужное место.
