Максим Жмакин - Диагностика и быстрый ремонт неисправностей легкового автомобиля

4. Проверить втягивающее реле. Если причиной неисправности является замыкание или обрыв обмотки реле, заменить втягивающее реле новым.

Если причину неисправности стартера самостоятельно установить не удается, необходимо обратиться за помощью к специалистам.

Проверить щетки и коллектор якоря. Если они сильно повреждены, причиной неисправности является работа стартера вместе с двигателем.

Это может произойти как в результате неотключения стартера после запуска двигателя, так и в случае самопроизвольного включения стартера во время работы двигателя.

Следует зачистить контакты или заменить контактную пластину в замке зажигания; если это не исправит положения, полностью сменить замок зажигания.

В том случае, если неисправность повторится и после смены замка, необходимо обратиться к специалистам для проведения электрической блокировки стартера.

Необходимо проверить пучок проводов бензодатчика и топливного насоса на обрыв или замыкание, которые могут произойти вследствие сильного разогрева катализатора. В этом случае необходимо заменить весь штатный пучок проводов. Для чего снять боковую крышку консоли с правой стороны от педали газа.

Такого рода неисправность может стать следствием перегорания предохранителя F 6, в этом случае его требуется заменить новым.

Регулировку света фар проводят после установки машины на ровную горизонтальную поверхность перед гладкой стеной. Расстояние от автомобиля до стены должно быть примерно 5 м. После этого на стене гаража или на иной вертикальной ровной поверхности размечают экран (рис. 87).

Прежде чем приступить к регулировке света фар в гаражных условиях, нужно проверить давление в шинах и полностью оснастить автомобиль, установить на него запасное колесо, полностью заправить топливные баки, вес водителя заменить грузом такой же массы.

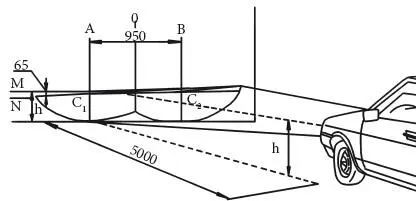

Рисунок 87. Разметка экрана для регулировки фар на стене гаража

Замерив расстояние от центра фар до пола, необходимо перенести его на экран и пометить буквой h, продольную плоскость симметрии автомобиля обозначить на экране вертикальной линией 0.

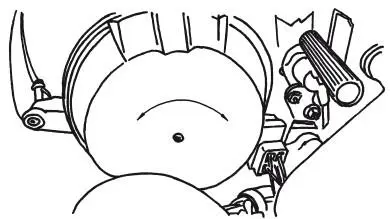

Рисунок 88. Винты регулировки

Установив положение фар в режиме «водитель и передний пассажир», закрыть одну из фар темной непрозрачной материей и включить ближний свет, после чего отрегулировать направление светового пятна для оставшейся фары по изображению, нанесенному на стене, соответствующими винтами (рис. 88).

При регулировке нужно привести световые элементы в такое положение, чтобы верхняя кромка левых половин световых пятен совпала с линией N на стене, которая проводится на расстоянии 65 мм от высоты h.

При этом вертикальные линии А и В должны совместиться с точками пересечения горизонтальных и наклонных участков световых пятен С 1и С 2.

Как правило, все контрольно-измерительные приборы и лампочки-сигнализаторы находятся на том же щитке, где и спидометр автомобиля, и соединены проводами с определенными датчиками.

При нарушении изоляции проводки может произойти контакт провода с массой, в результате которого появляется вероятность замыкания, в некоторых случаях приводящего к возникновению пожара.

При проверке электрооборудования автомобиля следует уделить повышенное внимание осмотру мест соединения проводов, проверить их изоляцию, на отсутствие повреждений и обрывов.

Если контакт нарушен из-за ослабления крепления или окисления провода, его необходимо зачистить от следов окисления и подтянуть крепления, поврежденную изоляцию восстановить специальной изолирующей лентой.

Для соединения проводов их зачищают от старой изоляции, соединяют, скручивают и покрывают изоляционной лентой. Если в ходе проверки обнаружены неисправные приборы, их нужно снять с автомобиля и отдать в мастерскую.
