2. Проверить ремень генератора, для чего нажать на него большим пальцем – прогиб ремня не должен превышать 1,5 см. Если ремень ослаб, отрегулировать его натяжение.

3. Проверить диодный мост в генераторе и контакт диодного моста с корпусом генератора. Если причина в выходе из строя диодов, заменить диодный мост.

4. Проверить место соединения обмотки с диодным мостом. При ослаблении прижима выводов обмотки или обрыве контакта необходимо припаять выводные кольца обмотки к диодному мосту и подтянуть гайки.

Инжекторный ремень длиннее карбюраторного, поэтому при покупке обязательно берите ремень, соответствующий вашему типу мотора.

Проверить регулятор напряжения. Вероятно, произошло короткое замыкание между массой и выводом «DF». Регулятор необходимо заменить новым.

1. Проверить диоды питания обмотки возбуждения. Если они повреждены, необходимо заменить их или выпрямительный блок.

2. Проверить регулятор напряжения. При обнаружении неисправности заменить его новым.

3. Проверить обмотку статора. В случае ее короткого замыкания, обрыва или замыкания ее на массу статор генератора необходимо заменить.

4. Проверить выводы обмотки возбуждения. Возможно, произошла их отпайка от контактных колец. Выводы припаять или заменить ротор генератора.

5. Проверить исправность вентилей выпрямительного блока. В случае необходимости заменить выпрямительный блок новым.

6. Отрегулировать натяжение ремня в случае, если ремень привода генератора проскальзывает.

1. Проверить положительные вентили на короткое замыкание. При его обнаружении заменить выпрямительный блок.

2. Проверить регулятор напряжение на наличие повреждений.

Вероятно, произошел обрыв между массой и выводом «DF». В этом случае следует заменить регулятор напряжения.

3. Проверить провод «КБ» и его соединения (от комбинации приборов до генератора).

В случае обнаружения обрыва в цепи между штекером «D» генератора и комбинацией приборов устранить неисправность.

4. Проверить выводы обмотки возбуждения. Если произошла их отпайка от контактных колец, выводы следует припаять или заменить ротор генератора новым.

5. Проверить провод от вывода «D» щеткодержателя. В случае отсоединения провод следует присоединить к выводу.

6. Проверить щетки на зависание и износ. При необходимости произвести замену щеткодержателя со щетками.

7. Проверить контактные кольца. В случае окисления их следует протереть смоченной в бензине салфеткой.

8. Проверить контрольную лампу. Если она перегорела, заменить новой.

9. Проверить плотность прижима контактов патрона лампы к печатной плате. В случае необходимости подогнуть контакты патрона или заменить его новым.

1. Возможно, произошло замыкание обмотки статора на массу или межвитковое замыкание. В этом случае статор следует заменить.

2. Проверить подшипники генератора. В случае обнаружения повреждений заменить переднюю крышку с подшипником или задний подшипник.

3. Проверить вентиляторы генератора. В случае обнаружения короткого замыкания в одном из них необходимо заменить выпрямительный блок.

Рабочее состояние стартера проверяется при помощи омметра. Для проведения диагностики стартер снимают с автомобиля, тщательно очищают его от внешнего загрязнения, после чего приступают к замерам.

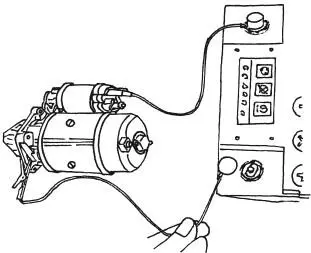

Рисунок 82. Проверка втягивающего реле

Чтобы проверить исправное состояние втягивающего реле, корпус стартера подключают к отрицательному выводу аккумулятора, а вывод втягивающего реле «50» – к положительному выводу аккумуляторной батареи (рис. 82).

Если при этом раздастся характерный щелчок, а в окне передней крышки появится шестерня привода, выдвинутая якорем стартера, реле исправно. Чтобы проверить состояние обмотки якоря, нужно открыть заднюю крышку стартера и отсоединить щеточный узел; после этого один конец омметра замкнуть на корпусе стартера, а другой соединить сначала с одним выводом обмотки, а затем – с другим. Показание сопротивления на уровне 10 кОм и больше говорит об отсутствии замыкания (рис. 83).
