4. Если регулятор напряжения в исправности, но аккумулятор сильно нагревается и электролит закипает, необходимо проверить пластины аккумулятора. Их сульфация может стать причиной выплескивания жидкости из корпуса – в этом случае требуется заменить батареи.

Для диагностики работы генератора в гаражных условиях необходимо запустить двигатель, после того как он достаточно прогреется, проверить ближний свет фар. Затем следует довести вращение коленчатого вала до 2000—3000 об./мин (определить по показаниям тахометра или эконометра, стрелка которого при нажатии на педаль акселератора должна сравняться с желтой зоной). В том случае, если генератор автомобиля работает нормально, свет фар при разгоне двигателя станет ярче.

Для замера напряжения без съема генератора нужно завести автомобиль, включить фары и на 15 мин оставить двигатель работать на средних скоростях, после чего произвести замер напряжения между выходом «30» и «массой» генератора.

В норме оно должно составлять 13,6—14,6 В. В том случае, если показатели больше или меньше, требуется замена регулятора напряжения.

Исправность генератора проверяется с помощью специальных приборов – омметра или вольтметра.

Для проверки снятого генератора используют омметр. Предварительно наружную поверхность генератора мягкой тряпкой тщательно очищают от грязи, затем положительный щуп прибора присоединяют к выходу «30» генератора, а второй щуп – к корпусу генератора и проводят замер сопротивления. Если оно близко к нулю, это может говорить как о выходе из строя одного из диодов системы, так и о замыкании обмотки статора на корпус.

Затем проверяют положительные диоды генератора. Для этого положительный конец измерительного прибора присоединяют к выходу «30», а второй – к болту крепежной системы выпрямительного блока генератора.

Показатель сопротивления, близкий к нулевой отметке, свидетельствует о выходе из строя одного из диодов.

Для того чтобы проверить конденсатор, его снимают с генератора и присоединяют к выводам соответствующие концы омметра. При рабочем состоянии конденсатора показываемое прибором сопротивление сначала должно уменьшиться, а затем начать возрастать.

Для проверки отрицательных диодов генератора необходимо присоединить положительный конец омметра к болту крепежной системы выпрямительного блока генератора, а отрицательный конец замкнуть на корпусе генератора.

При нормальной работе диодов показатели прибора будут отличаться от нуля (рис. 80).

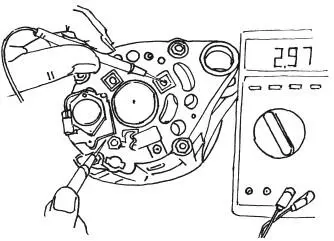

Рисунок 80. Проверка диодов генератора

Регулятор напряжения проверяют тоже после снятия его с генератора. Если в свободном состоянии щетки выступают из щеткодержателя на 5 мм и более, а при нажатии на них свободно и пружинисто двигаются в пазах, регулятор может эксплуатироваться дальше. При противоположных результатах требуется замена детали.

Для проверки работы регулятора напряжения используют вольтметр. Положительный вывод регулятора присоединяется к такому же выводу аккумулятора, второй замыкается на массе, вольтметр при этом должен показать напряжение на контактах щеточного узла; в противном случае элемент не работает и требуется замена регулятора.

Чтобы проверить состояние ротора генератора, один щуп измерительного прибора присоединяют к корпусу, а второй замыкают на контактном кольце ротора (рис. 81 а). Если прибор показывает наличие сопротивления, это является свидетельствуют об отсутствии замыкания в роторе и целостности его обмотки (рис. 81 б). В противном случае необходимо заменить деталь.

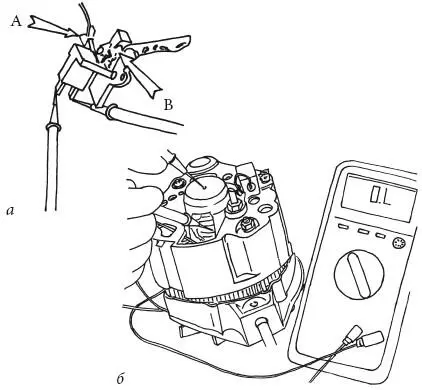

Рисунок 81. Проверка регулятора напряжения и ротора генератора

В ходе диагностики генератора заменяют неисправные элементы системы: конденсатор, регулятор напряжения, ротор или статор.

Если проверка показала неисправность диода, необходимо полностью заменить выпрямительный блок генератора.

1. Проверить регулятор генератора, при необходимости заменить деталь.
