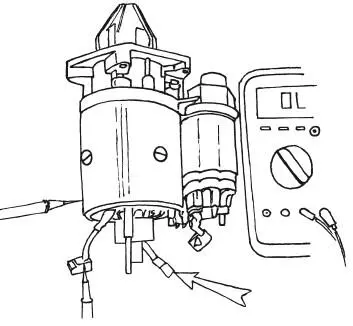

Рисунок 83. Проверка на отсутствие замыкания

Для проверки обмотки на обрыв омметр присоединяют к двум выводам обмотки стартера, при этом стремление стрелки к бесконечности говорит о произошедшем обрыве обмотки (рис. 84).

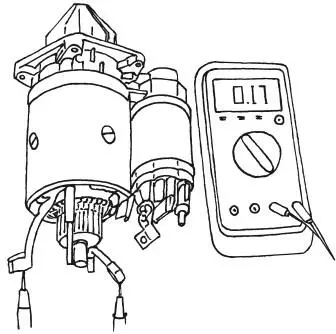

Рисунок 84. Проверка на отсутствие обрыва обмотки

При диагностике необходимо проверить стартер на отсутствие замыкания обмоток якоря на массу; для этого один конец омметра присоединяют к корпусу стартера, а второй замыкают попеременно на каждой из контактных пластин якоря.

Если прибор показывает сопротивление на уровне 10 кОм и больше, можно говорить об отсутствии замыкания на обмотках якоря (рис. 85).

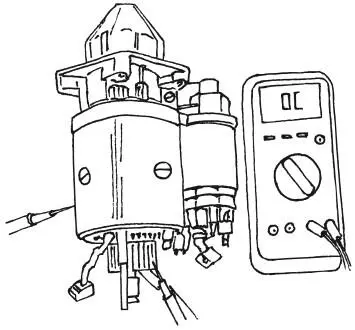

Рисунок 85. Проверка обмоток якоря

Для снятия и установки стартера автомобиль поднимают на эстакаду или ставят на смотровую яму, колеса закрепляют.

После этого отворачивают гайку отрицательного выхода аккумулятора (рис. 86 а) и отсоединяют провод. В случае установки на автомобиле инжекторного двигателя требуется дополнительно снять грязезащитный щиток. Затем следует отвинтить нижний болт крепления щитка стартера (для этого потребуется торцовый ключ с удлинителем) (рис. 86 б) и болты, прикрепляющие стартер к картеру, после чего сдвинуть деталь вперед.

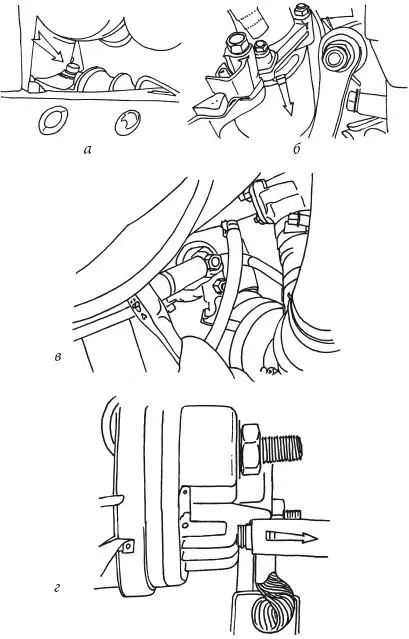

Рисунок 86. Снятие стартера

На следующем этапе нужно снять наконечник провода, идущего от стартера к положительному выходу аккумулятора (рис. 86 в), для этого отворачивают гайку крепления и снимают наконечник с болта.

Затем отсоединяют провод, идущий от вывода «50» втягивающего реле стартера, после чего стартер можно вынуть, сдвигая его в сторону перегородки моторного отсека (рис. 86 г). После проверки деталь устанавливают обратно.

При инжекторном двигателе для извлечения стартера потребуется снять две растяжки впускного трубопровода, отвернуть две гайки крепления щитка и вынуть деталь. На ВАЗах с карбюраторным типом двигателя отсоединяют и снмают воздухозаборник и воздушный фильтр, после чего отсоединяют и снимают щиток стартера.

1. Проверить зарядку аккумулятора, при слабом напряжении провести зарядку.

2. Проверить соединение выводов аккумулятора с клеммами подходящих к нему проводов, зачистить от следов окисления, подтянуть крепления, покрыть соответствующей пластичной смазкой, предохраняющей клеммы и провода от окисления.

3. Осмотреть замок зажигания. Если он неисправен, цепь между контактами «30» и «50» будет разомкнута. Если замыкание контактов подтвердило, что причина неполадок в замке зажигания, нужно проверить места крепления, при необходимости зачистить провода от следов окисления, проверить и заменить контактную пластину. Если после этого замок не начнет работать, его нужно сменить на новый.

4. Проверить втягивающее реле. Причиной разрыва цепи может стать разъединение наконечника провода со штекером втягивающего реле. После восстановления цепи неисправность полностью устраняется.

5. Проверить втягивающее реле. Если причиной неисправности является замыкание или обрыв обмотки реле, нужно заменить втягивающее реле новым.

1. Проверить аккумулятор. Причиной неисправности чаще всего является слабый заряд или выход из строя аккумуляторной батареи.

2. Проверить контакты щеток с коллектором. При подгорании коллектора его следует зачистить. Щетки в случае их зависания или износа заменить.

3. Проверить соединение выводов аккумулятора с клеммами подходящих к нему проводов, зачистить их от следов окисления, подтянуть крепления. Проверить также места крепления проводов на контактных

болтах тягового реле, зачистить их от следов окисления и подтянуть.
