Андрей Кашкаров - Электронные фокусы для любознательных детей

При подаче выходного сигнала 34 на звуковой излучатель или усилитель можно услышать звуки «мяуканья кошки».

Схема на рис. 2.16 позволяет воспроизводить звуки «кукования кукушки».

При нажатия на кнопку S1 конденсатор С1 и С2 быстро заряжается (С1 через диод VD1) до напряжения питания. Постоянная времени разряда для С1 около 1 с, для С2 – 2 с. Напряжение разряда С1 на двух инверторах микросхемы DD1 преобразуется в прямоугольный импульс, длительностью около 1 с, который через резистор R4 модулирует частоту генератора на микросхеме DD2 и одном инверторе микросхемы DD1. Во время длительности импульса частота генератора составит 400–500 Гц, при его отсутствии – примерно 300 Гц.

Напряжение разряда С2 поступает на вход элемента И (DD2) и разрешает работу генератора примерно в течении 2 с. В результате на выходе схемы получается двухчастотный импульс.

Необычные неповторимые звуки с помощью простых схемы: как мяукает кошка, лает собака, мычит корова находят применение в бытовых устройствах для привлечения внимания своей нестандартной звуковой индикацией к происходящим электронным процессам.

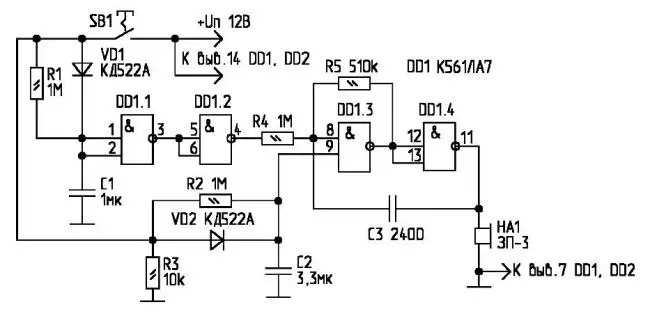

Рис. 2.16. Электрическая схема устройства с эффектом «кукования кукушки»

С наступлением теплого сезона у людей во всем мире появляются новые заботы– как уберечься от летающих насекомых– комаров и мух. Особенно нагнетает атмосферу и портит настроение нашим маленьким детям навязчивый знойный писк и гул комаров ночью.

Что защитить себя и семью кто-то устанавливает дома противомоскитные сетки, занавешивает форточки и дверные проемы марлей, намазывает свое тело специальными составами, отталкивающими надоедливых насекомых.

Промышленность развитых стран (в частности Финляндии) уже давно предлагает своему населению специальный прибор, напоминающий по принципу действия «электрический стул». Между проводниками-электродами, расположенными друг от друга на расстоянии 3,5 мм, при работе генератора ВЧ образуется электрическое поле. Насекомое, попавшее в это поле, погибает и, как правило, остается прилипшим на электродах, так что его без труда можно выбросить «в утиль», стряхнув прибор, как мы привыкли стряхивать старый ртутный градусник.

Устройство работает по принципу уничтожения насекомых электрическим разрядом высокого напряжения.

Для человека оно не опасно (хотя ощутимо) в силу очень малого (единицы мкА) тока. При случайном воздействии на человека (касания сетки с электродами при включенном устройстве), человек ощущает лишь легкое покалывание.

Пользуются устройствам так.

При приближении комара (или иного летающего насекомого) нажимают на кнопку (бардового цвета, слева на ручке устройства на рис. 1), при этом «ракеткой» энергично ведут по воздуху в месте нахождения насекомого и «достают», касаются его. Комар после этого прилипает к электродам и погибает. Также можно уничтожать комаров и мух, сидящих на потолке или стенах комнаты, при этом «мокрых» и кровяных пятен на стенах не остается.

При проведении (взмахом) такой ракеткой вблизи летящего (сидящего на стене, потолке) насекомого (комара, мухи, шмеля, овода) с включенным электронным узлом, электрические разряд между параллельными проводниками воздействует на насекомое и приводит к его летальному исходу. Практикой установлено, что достаточно провести ракеткой с включенным устройством на расстоянии 5…7 см от насекомого. Непосредственный контакт не обязателен.

Длительная практика применения показала, что устройство продолжает хорошо работать, даже если на сетку между электродами попало более трех десятков мелких насекомых (комаров). Согласитесь, это эффективный показатель.

Устройство питается от двух пальчиковых батарей типа А А, с суммарным напряжением 3 В. Этого источника питания хватает на все лето активной работы.

Данное устройство против насекомых часто применяют в мобильном исполнении для локального действия. Но оно эффективно не только против комаров и мух, но и против ползающих насекомых, например, против тараканов и крупных муравьев.

Отрицательным моментом применения устройства является то, что убиенные электрическим током насекомые при воздействии тока частично сгорают и выделяют не очень приятный запах (каждое насекомое – свой). Но в случае обильного нашествия комаров и мух, на это уже, как правило, обращаешь внимание второстепенно.
