На элементах DD1.1 и DD1.2 собран генератор импульсов, запускаемый «высоким уровнем напряжения» на выводе I DD1.1. Частота импульсов генератора звуковой частоты (34), при применении указанных RC-элементов, на выходе DD1.2 составит 2–2,5 кГц. Выходной сигнал первого генератора управляет частотой второго (собранного на элементах DD1.3 и DD1.4). Однако, если «снять» импульсы с вывода

II элемента DD1.4 – никакого эффекта не будет. Один из входов оконечного элемента управляется через резистор R5. Оба генератора работают в тесной связке друг с другом, само-возбуждаясь, и реализуя зависимость от напряжения на входе в непредсказуемые пачки импульсов (на выходе).

С выхода элемента DD1.3 импульсы поступают на простейший усилитель тока на транзисторе VT1 и, многократно усиленные, воспроизводятся пьезоизлучателем ВА1.

О деталях

В качестве VT1 подходит любой маломощный кремниевый транзистор р-п-р проводимости, в том числе КТ361 с любым буквенным индексом. Вместо излучателя ВА1 рекомендую использовать телефонный капсюль TESLArnin отечественный капсюль ДЭМШ-4М с сопротивлением обмотки 180–250 Ом. При необходимости усиления громкости звучания необходимо дополнить базовую схему усилителем мощности и применить динамическую головку с сопротивлением обмотки 8-50 Ом.

Все номиналы элементов резисторов и конденсаторов рекомендую применить указанные на схеме с отклонениями не более чем на 20 % (касается резисторов) и 5-10 % (для конденсаторов). Резисторы типа MЛT 0,25 или 0.125, конденсаторы типа МБМ, КМ и другие с незначительным допуском влияния окружающей температуры на их емкость.

Резистор R1 переменный, с линейной характеристикой изменения сопротивления, номиналом 1 МОм.

Если необходимо остановиться на каком-либо одном понравившемся эффекте, например «кряканье гусей» – следует добиться данного эффекта очень медленным вращением движка R1, затем отключить питание, выпаять переменный резистор из схемы, и, замерив его сопротивление, установить в схему постоянный резистор.

При правильном монтаже и исправных деталях устройство начинает реагировать сразу.

В данном варианте звуковые эффекты (частота и взаимодействие генераторов) зависят от напряжения питания.

При повышении напряжения питания более 5 В, для обеспечения безопасности входа первого элемента DD1.1, необходимо подключить в разрыв проводника между верхним по схеме контактом R1 и положительным полюсом источника питания ограничивающий резистор сопротивлением 50–80 кОм.

Устройство находит авторское применение в качестве игрушки с домашними животными, дрессировки собаки.

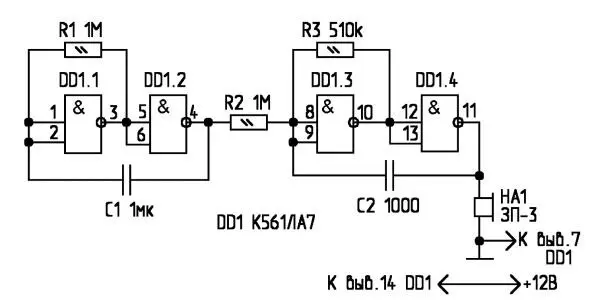

На рис. 2.14 изображена схема генератора колебаний звуковой частоты (34) с переменной частотой.

Рис. 2.14. Электрическая схема генератора колебаний звуковой частоты

Генератор 34 реализован на логических элементах микросхемы К561ЛH2. На двух первых элементах собран низкочастотный генератор. Он управляет частотой колебаний высокочастотного генератора на элементах DD1.3 и DD1.4. От этого получается, что схема работает на двух частотах попеременно. На слух смешанные колебания воспринимаются как «трель».

Звуковым излучателем является пьзоэлектрический капсюль ЗП-х (ЗП-2, ЗП-З, ЗП-18 или аналогичный) или высокоомный телефонный капсюль с сопротивлением обмотки более 1600 Ом.

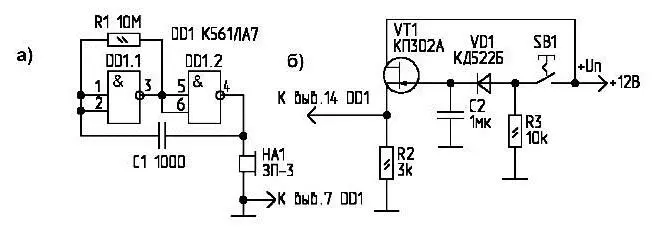

Свойство работоспособности КМОП-микросхемы К561 серии в широком диапазоне напряжений питания использовано в звуковой схеме на рис. 2.15.

Автоколебательный генератор на микросхеме K561ЛH2 (первый и второй элементы) получает напряжение питания от схемы управления, состоящей из RC-зарядной цепочки и истокового повторителя на полевом транзисторе VT1.

Рис. 2.15. Электрическая схема автоколебательного генератора

При нажатии кнопки S1 конденсатор в цепи затвора транзистора быстро заряжается и затем медленно разряжается.

Истоковый повторитель имеет очень большое сопротивление и на работу зарядной цепи почти не влияет. На выходе VT1 «повторяется» входное напряжение, и сила тока достаточна для питания элементов микросхемы.

На выходе генератора (точка соединения со звуковым излучателем) формируются колебания с убывающей амплитудой до тех пор, пока напряжение питания не станет меньше допустимого (+3 В для серии микросхем К561). После этого колебания срываются. Частота колебаний выбрана примерно 800 Гц. Она зависит и может быть скорректирована конденсатором С1.
