Да мало ли и других практических вариантов применения устройства NS-881; доработать его поистине лучше, чем просто «пылить» в закромах. В процессе работы могут возникнуть две сложности, которые, впрочем, легко устранимы.

Во-первых, «игрушечный» трансивер «запрограммирован» для передачи сигнала на частоте 26,9 МГц. Ни европейская сетка частот в гражданском диапазоне (частотный канал заканчивается на 5), ни отечественная не соответствуют этой частоте. Ближайший канал – 1C по европейской сетке (26,965 МГц). К слову, европейские каналы С2—С45, D1– D40 официально разрешены для использования в РФ.

Даже если замкнуть переключатель режимов «на передачу» и установить перемычку на кнопку с обозначением «азбука Морзе» (чтобы постоянно при наличии питания работал генератор 34), сигнал радиомаяка может принять только аналогичный «игрушечный» трансивер. А если его нет, или требуется оповещение на более распространенной частоте? Придется выпаять кварцевый резонатор и вместо него установить другой, исходя из сведений в табл. 2.1.

Таблица 2.1

Соответствие частоты кварцевого резонатора выходной частоте трансивера NS-881 [1] [2]

Теперь при подаче питания на «игрушку», переставшую быть таковой после доработки, я имею полноценный радиомаяк, весьма полезный в хозяйстве для дистанционного оповещения и предупреждения хозяев о тех или иных событиях, случающихся на небольшом расстоянии от источника тревоги.

«Штатное» питание от батареи типа «Крона» не обеспечивает длительной работы модернизированного радиомаяка. Поэтому, если позволяет ситуация, рекомендую вместо нее использовать более мощный аккумулятор, к примеру, D10-012 емкостью 1,2 А/ч и напряжением 12 В. Для рассматриваемого устройства такое, чуть повышенное, относительно 9 В, напряжение не опасно.

Чтобы еще более снизить энергопотребление рекомендую заменить штатный усилитель низкой частоты (НЧ) на представленный ниже (рис. 2.9).

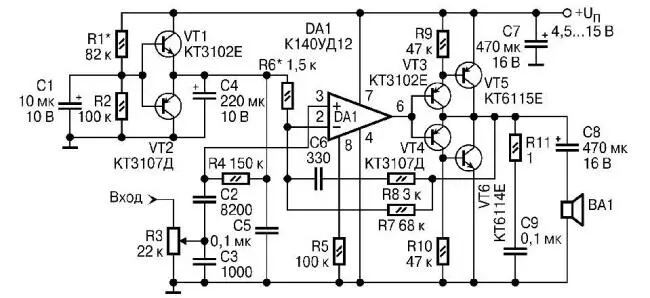

Рис. 2.9. Электрическая схема усилителя

Такой рекомендации есть резонное обоснование. Дело в том, что большинстве разработок усилителей НЧ (в схемах, где используются транзисторы, микросхемы, к примеру, К174ХА10, К174УН4 и другие) даже в «спокойном» режиме – при отсутствии входного сигнала – ток потребления достаточно велик. А усилитель, схема которого представлена на рис. 3, имеет низкие искажения и ток покоя всего 700 мкА. Поэтому его я и рекомендую использовать для доработки в NS-881 (и в аналогичных малогабаритных радиостанциях и радиоприемниках, в других устройствах, где требуется усиление слабого сигнала в совокупности с экономичным питанием).

Усилитель работает в диапазоне частот 200—6000 Гц при неравномерности частотной характеристики (ХЧ) 3 дБ. Выходная мощность при напряжении питания 12 В примерно составляет 0,5 Вт при работе на нагрузку ВА1 сопротивлением 8 Ом.

В схеме применен экономичный микромощный операционный усилитель (ОУ) К140УД12. Для усиления малого выходного тока ОУ применяется двухтактный повторитель напряжения с большим коэффициентом усиления по мощности (КУМ), реализованный на 4-х транзисторах VT3-VT6. Цепь Rll, С6 предотвращает самовозбуждение усилителя на высоких частотах. Коэффициент усиления по напряжению (КУН) определяется соотношением сопротивлений резисторов R7 и R6.

Каскад на транзисторах VT1 и VT2 служит для обеспечения надежной работы ОУ (без искажений) при питании от однополярного источника. Отказ от обычного (традиционного для таких схемных решений) резистивного усилителя позволяет избежать возбуждения усилителя на низких частотах.

В усилителе применены малогабаритные импортные резисторы с мощностью рассеяния 0,05 Вт. Можно использовать и резисторы для поверхностного монтажа, к примеру, типоразмера 0805. Оксидные конденсаторы – К50-35 или сходные по электрическим характеристиками и току утечки, остальные – КТ, КМ-5, КМ-6.

В качестве VT1, VT3 можно использовать транзисторы серий КТ3102, КТ3130, КГ6111, КТ342 с любым буквенным индексом. В качестве VT2 и VT4 – любые из серий КТЗ107, КТ6117; эти транзисторы должны иметь коэффициент передачи тока базы не менее 200. Транзистор VT5 можно заменить любым из серии КТ6115, КТ6112, КТ668, КТ685. Транзистор VT6 – КТ6114, КТ6117, КТ645, КТ680, КТ683. Микросхему К140УД12 можно заменить КР140УД1208 (цоколевка совпадает). В качестве ВА1 вместо «штатной» динамической головки от портативной радиостанции Си-Би диапазона NS-881 я использую 0,5-ГДШ-2.
