Среди многочисленных игрушек, имитирующих звуки животных с электронной начинкой внутри, есть самые замысловатые. Например, игрушка, имитирующая звук коровы, или говорящий поросенок: «поехали домой, а то я уже есть хочу!».

В первом случае промышленное электронное устройство, презентабельно оформленное в виде миниатюрной мягкой игрушки (производства наших друзей из КНР) издает звуки «му-у», что можно использовать для своих целей каждому читателю, адаптировав такую игрушку, например, для необычного сигнала в автомобиле.

Сразу оговорюсь, что использовать необычный звуковой сигнал в качестве основного нельзя, поскольку в правилах дорожного движения есть на этот счет строгие регламенты. Однако, в качестве дополнительного сигнала – можно, только не надо включать его при прохождении техосмотра.

Внимание, интересно!

Кроме того, в качестве звукового сигнализатора такое устройство можно применять практически везде в быту – от сигнализатора открывания двери холодильника и открывания межкомнатных (входных) дверей в квартире, до сигнализатора телефонного звонка или освещения – на все желание и творческая способность радиолюбителя.

Чтобы адаптировать устройство к своим целям и задачам, потребуется разобрать его, и добавить несложную (на одном транзисторе) схему усилителя мощности с подключенной на его выход динамической головкой 1–5 Вт.

Параллельно миниатюрному звуковому излучателю (динамического типа с сопротивлением катушки 250 Ом, без маркировки) подключены параллельно пара светодиодов, «съедающих» полезную мощность и без того маломощного усилителя. Как правило световой индикатор, дополнительно к звуковому в быту не понадобится, поэтому, соединительные проводники обоих светодиодов отпаиваем из платы.

Но штатный звуковой капсюль также не способен развить бо́льшую мощность, чтобы, например, озвучить среднюю комнату площадью 13x18 м.

Потребуется увеличить выходную мощность устройства. В нашем случае, чтобы согласовать высокоимпедансный выход микросхемы «игрушки» с низкоомной нагрузкой (в качестве динамической головки ВА1 с сопротивлением катушки 4-16 Ом) требуется применить усилитель тока на транзисторе VT1. Этот транзистор может быть как биполярным (кремниевым, структура п-р-р), так и полевым. При этом сопротивление резистора R1 во втором случае может быть более высоким (до 1 М) за счет малых входных токов и большого входного сопротивления полевого транзистора. Рассмотрим электрическую схему дополнительного усилителя на рис. 2.22.

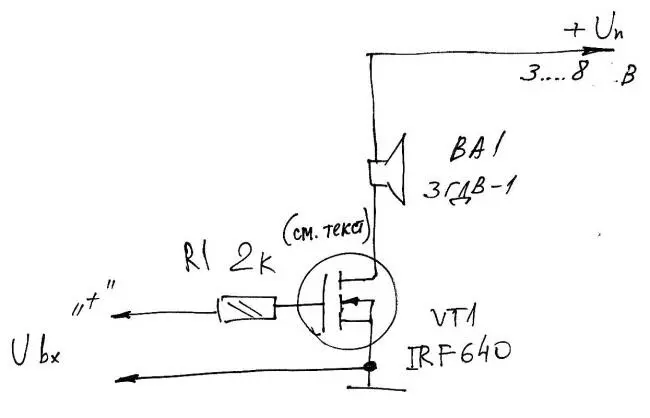

Рис. 2.22. Электрическая схема дополнительного усилителя

Но и указанное на схеме (рис. 2.22 сопротивление (ограничительного резистора R1) позволит устройству работать без перегрузки. Итак, в качестве усилителя мощности «промышленного» генератора звуков «му-у-у-уууу» применяется полевой транзистор и схема на рис. 2.22.

Поскольку включение данного звукового эффекта не будет продолжительным по времени, транзистор VT1 на радиатор не устанавливают.

Контакты U bxподключают к плате в точках «штатного» подключения динамического звукового капсюля. Вывод «+» капсюля подключают к резистору R1, а общий провод к общему проводу схемы на рис. 3.

Питание китайской игрушки составляет 2 последовательно включенных элемента типа СЦ-21, а рабочее напряжение в сумме составляет 3 В. На практике проверено, что электронную «начинку» игрушки и дополнительный усилитель можно питать внешним стабилизированным напряжением 3–8 В. Верхний предел данного диапазона является окончательным, после дальнейшего повышения напряжения генератор звуков «му-у» на залитой каплевидной микросборке выйдет из строя.

В качестве ключевого элемента в таком источнике питания можно использовать популярный стабилизатор КРЕН5А– КРЕН5В. При увеличении напряжения питания выходная мощность возрастает.

Вместо транзистора VT 1 можно применить также IRF511, IRF720 или отечественный аналог КП743Б.

Вместо указанной на схеме динамической головки ВА1 подойдет любая малогабаритная с сопротивлением 4—16 Ом, и мощностью до 5 Вт, например, 0,5ГДШ-2, 4ГДВ-1, 2ГД-36.

Усилитель мощности, предложенный в данной статье, можно применять и в других игрушках, для озвучивания необычных звуковых эффектов.
