Александр Навроцкий - Ковка

Кроме «шапки» над очагом можно сделать печурку из нескольких кирпичей (рис. 1.1.8) или согнуть П-образно металлический лист. Можно также согнуть пополам заготовку квадратного сечения (16 × 16 мм), оставив небольшую щель (рис. 1.1.9), и установить ее у очага, а все пространство завалить влажным углем. Когда уголь разгорится и шапка спечется, в щель устройства можно будет вставлять заготовки небольшого диаметра.

Рис. 1.1.8. Печурка из кирпича.

Рис. 1.1.9. Печурка со щелью.

Для нагрева крупных заготовок лучше применять шахтные горны (рис. 1.1.10). Такой горн высотой 0,6 м и площадью стола 1 м 2устанавливается в центре кузницы. Шахта имеет глубину 0,5 м с сечением у основания 300 × 300 мм, сверху 150 × 150 мм. Дутье (воздух под давлением) подводится на расстоянии 400 мм от верха горна. Дном шахты служит чугунная заслонка, которая легко выдвигается для очистки горна. После очистки заслонку задвигают и засыпают тонким слоем золы для предохранения ее от нагревания.

Рис. 1.1.10. Шахтный горн.

Современный стационарный горн закрытого типа (рис. 1.1.11) имеет камеру (п. 2 ), выложенную изнутри огнеупорным кирпичом (п. 9 ), установленную на металлической подставке (п. 7 ). Уголь засыпается на колосниковую решетку (п. 8 ) через топочный люк (п. 4 ), в котором имеется окно (п. 3 ) для «шуровки» топлива. Воздух от вентилятора по трубе (п. 5 ) подается в металлическую коробку (п. 6 ) и далее через отверстия в колосниковой решетке попадает в горновой очаг. Продукты горения через дымоход (п. 12 ) и зонт (п. 1 ) отводятся в атмосферу. Не полностью сгоревший угарный газ СО дожигается вследствие подачи дополнительного воздуха через трубку (п. 10 ). Окно (п. 11 ) служит для загрузки и выгрузки заготовок.

Рис. 1.1.11. Современный стационарный горн закрытого типа.

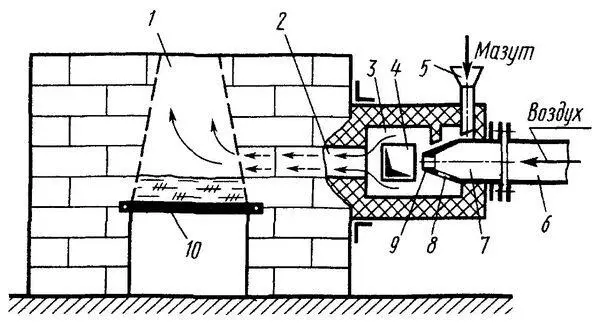

Горны, работающие на жидком или газообразном топливе, – это нагревательные устройства камерного или шахтного типа (рис. 1.1.12), состоящие из камеры нагрева (п. 1 ) и топочной камеры (п. 3 ). Обе камеры изнутри облицованы огнеупорным материалом. Воздух в камеру поступает по патрубку (п. 6 ) через коническое сопло (п. 7 ) и отверстия (п. 9 ) и (п. 8 ). Топливо подается сверху через воронку (п. 5 ), стекает по соплу (п. 7 ) и подхватывается струей воздуха, распыляется и сгорает. Разжигают смесь через специальное окно (п. 4 ), в которое вводят горящий факел. По мере разогрева камеры увеличивают подачу воздуха и топлива и устанавливают необходимый режим горения.

Рис. 1.1.12. Современный стационарный горн закрытого типа.

Кроме горнов различных конструкций и типов, в кузницах применяют электрические и газовые печи . Печи по сравнению с горнами имеют ряд преимуществ: заготовка при нагреве практически не соприкасается с топливом, в результате чего она не насыщается серой и другими вредными элементами и меньше окисляется; сгорание топлива в печах более полное, в связи с чем повышается КПД печей до 10–15 %.

В «полевых» условиях, когда необходимо что-то срочно отковать, можно использовать паяльную лампу (рис. 1.1.13 а, б ). Три кирпича (п. 6 ) ставятся на торец, на них кладется колосниковая решетка (п. 4 ), а на нее устанавливается печурка (п. 1 ) из четырех кирпичей, в которую засыпается уголь (п. 3 ). Снизу размещается паяльная лампа (п. 7 ) с патрубком (п. 5 ). Горн разжигают, и можно нагревать заготовку (п. 2 ). Более простая конструкция показана на следующем рисунке. Паяльную лампу (п. 7 ) ставят в небольшую ямку, а рядом складывают печурку из огнеупорного кирпича (п. 1 ). Небольшие заготовки (п. 2 ) закладывают в щель между кирпичами. Можно в ямку установить ручной или электрический вентилятор (п. 8 ) и подавать воздух в фурму, установленную в ямке (рис. 1.1.13 в ). При работе с такими горнами необходимо следить, чтобы паяльная лампа сильно не разогревалась.
