Кроме того, кузнецы некоторых народностей, живущих в степных, северных или пустынных районах (цыгане, буряты, алтайцы, ненцы, якуты и др.) разворачивают свою «походную» кузницу прямо на земле. Для организации очага роют ямку, выкладывают ее камнем, ко дну ямки подводят сопло от кузнечного меха, разжигают уголь и нагревают заготовки. Наковальня устанавливается рядом на земле. На таком горне надо работать вдвоем – кузнец кует, а помощник качает мехи. Работу в такой кузнице часто демонстрирует украинский кузнец Богдан Попов на кузнечных фестивалях в Донецке (руководитель проекта – Виктор Бурдюк, заслуженный деятель искусств Украины).

Рис. 1.1.1. Открытый кирпичный горн с задним дутьем: 1 – постамент; 2 – короб с водой; 3 – ниша; 4 – очаг (горновое гнездо); 5 – фурма; 6 – дымоход; 7 – зонт; 8 – фурменная плита.

Широкое развитие кузнечного дела способствовало созданию современных горнов с регулировкой подачи воздуха и отводом дыма и продуктов горения от очага.

Основа стационарного кирпичного горна с задним дутьем – постамент (лежанка, постель, стол), который служит для размещения очага и нагреваемых заготовок. Обычно горн устанавливается по центру задней от входа (основной) стены кузницы. Высота постамента определяется ростом кузнеца исходя из удобства переноса заготовки из горна на наковальню и обратно и принимается равной 700–800 мм, а площадь горизонтальной поверхности «стола» обычно равна 1 × 1,5 или 1,5 × 2 м. Постамент горна может выкладываться из кирпича, пиленого камня или железобетона в виде ящика, заполненного мелким битым камнем, песком, глиной и горелой землей. Верхняя горизонтальная часть стола выравнивается и, если есть возможность, выкладывается огнеупорным кирпичом.

Постамент также может быть литым (рис. 1.1.2), сварным или сборным, а поверхность стола выкладывают огнеупорным кирпичом и окантовывают металлическим уголком.

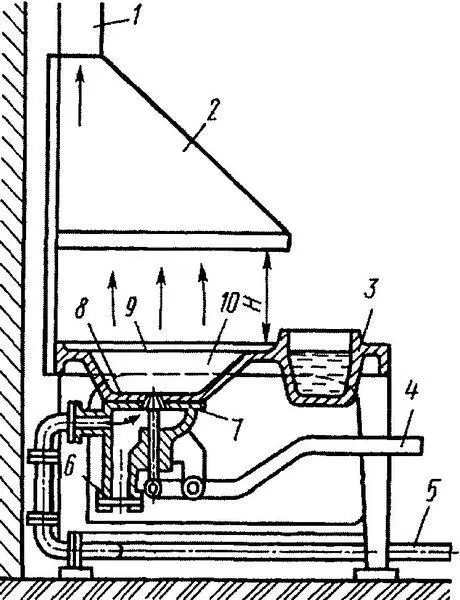

Рис. 1.1.2. Стационарный горн с литым постаментом: 1 – вытяжная труба; 2 – зонт; 3 – бачок с водой для охлаждения инструмента; 4 – рычаг для регулирования подачи воздуха; 5 – воздухопровод; 6 – заслонки; 7 – конический запорный наконечник; 8 – фурма; 9 – литой стол; 10 – очаг.

Центральное место стола занимает очаг, или горновое гнездо, которое может размещаться как в центре, так и у задней или боковой стенки горна.

В очаге температура достигает максимума, поэтому его стенки обычно выкладывают огнеупорным кирпичом и обмазывают огнеупорной глиной. Размеры гнезда определяются назначением горна и размерами нагреваемых заготовок. Центральное гнездо в плане обычно имеет круглую или квадратную форму размером 200 × 200 или 400 × 400 и глубиной 100–150 мм.

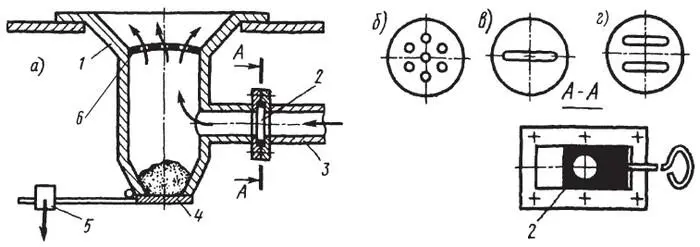

Рис. 1.1.3. Литая фурма (а) со сменными колосниковыми решетками (б, в, г): 1 – корпус фурмы; 2 – заслонка; 3 – подводящий патрубок; 4 – донная крышка; 5 – груз; 6 – колосниковая решетка.

Рассмотрим один из конструктивных вариантов и принцип действия фурмы нижнего дутья (рис. 1.1.3 а ). Воздух (от вентилятора или мехов) подводится через патрубок (п. 3 ) и попадает в корпус (п. 1 ) фурмы и через чугунную колосниковую решетку (п. 6 ) в зону горения. Регулирование количества подаваемого воздуха осуществляется рукояткой, которая перемещает заслонку и тем самым перекрывает канал подводящего патрубка (п. 3 ). Для очистки корпуса фурмы от золы и других отходов горения открывается донная крышка (п. 4 ), которая в исходном положении прижимается к днищу корпуса грузом (п. 5 ).

Для создания пламени различного вида следует применять несколько колосниковых решеток с разнообразными формами отверстий для прохода воздуха. Равномерно расположенные круглые отверстия (рис. 1.1.3 б ) способствуют образованию факельного пламени, щелевые отверстия (рис. 1.1.3 в, г ) – узкого и удлиненного.

При горизонтальном расположении фурмы (слева или сзади; рис. 1.1.4 а ) необходимо предохранять стенку горна от прогорания. Обычно для этого используют чугунную фурменную плиту, в которой имеются пазы для ввода конца фурмы (рис. 1.1.4 б ). При выгорании участка плиты в районе фурмы ее переворачивают на 90°, и фурма устанавливается в другой паз. Чтобы не выгорала сама фурма, следует охладить ее изнутри холодной проточной водой. Внутренний диаметр фурмы в зависимости от размера горна составляет 25–30 мм.
